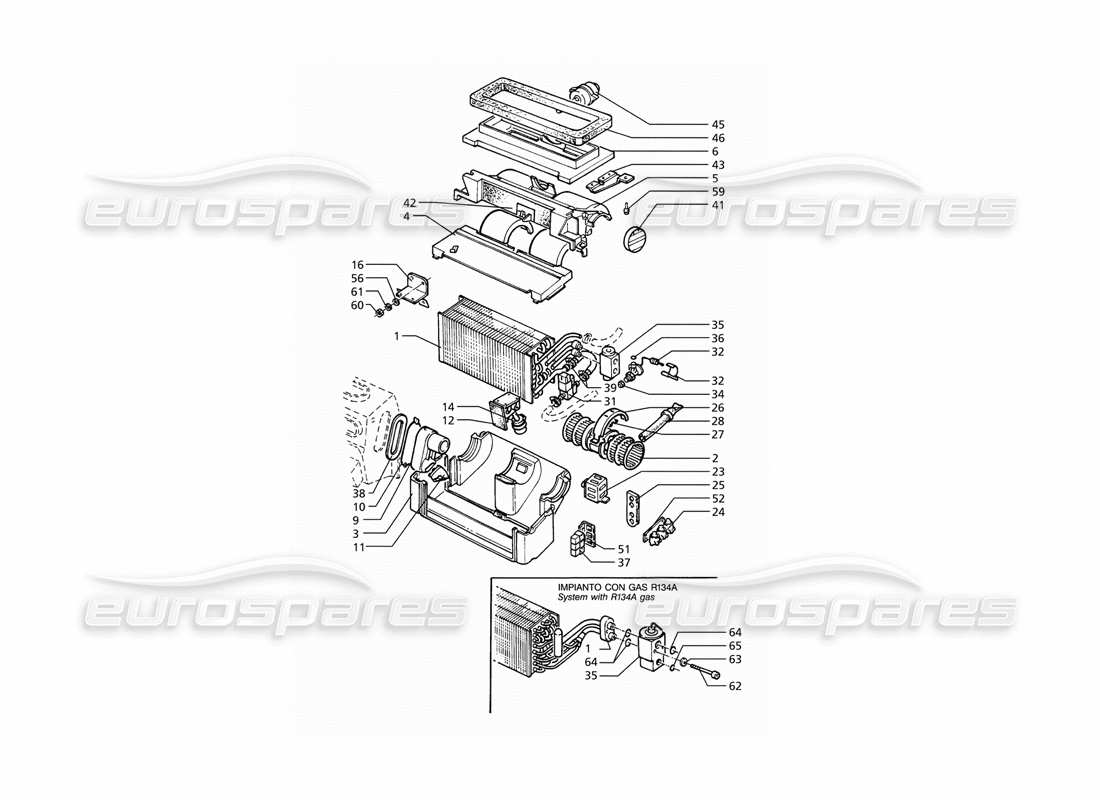

071 - Gruppo climatizzatore automatico (guida a sinistra)
Maserati Ghibli 2.8 (ABS) Automatic Air Conditioner Assy (L.H.Drive) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
315551165
RISCALDATORE EVAPORATORE
- Valido per versione 09, 10 e 02 - Per sistemi con Freon R12
da
£52,66
da
£52,66
#
001
MPN:
375500165
RISCALDATORE EVAPORATORE
- Valido per versione 09, 10 e 02 - Per impianti con gas R134A
da
£332,38
da
£332,38
#
002
MPN:
315520167
VENTILATORE ELETTRICO
- Valido per la versione 09, 10 e 02
da
£156,04
da
£156,04
#
003
MPN:
315551380
SCATOLA INFERIORE
- Valido per la versione 09, 10 e 02
da
£18,42
da
£18,42
#
004
MPN:
315520381
SCATOLA INTERMEDIA
- Valido per la versione 09, 10 e 02
da
£13,61
da
£13,61
#
005
MPN:
315551382
SCATOLA SUPERIORE
- Valido per la versione 09, 10 e 02
da
£20,84
da
£20,84
#
006
MPN:
315520470
CONDOTTO
- Valido per la versione 09, 10 e 02
da
£45,06
da
£45,06
#
009
MPN:
315520473
UGELLO ARIA SX
- Valido per la versione 09, 10 e 02
da
£2,08
da
£2,08
#
009
MPN:
315520474
UGELLO ARIA DX
- Valido per la versione 09, 10 e 02
da
£3,08
da
£3,08
#
010
MPN:
315520163
ATTACCO PER UGELLO ARIA SX
- Valido per la versione 09, 10 e 02
da
£3,34
da
£3,34
Questa parte sostituisce il numero di parte 315520129
#
010
MPN:
315520164
ATTACCO PER UGELLO ARIA DX
- Valido per la versione 09, 10 e 02
da
£2,87
da
£2,87
Questa parte sostituisce il numero di parte 315520130
#
011
MPN:
315520387
SFOGO
- Valido per la versione 09, 10 e 02
da
£10,23
da
£10,23
#
012
MPN:
315520018
ALETTA, GRUPPO
- Valido per la versione 09, 10 e 02
da
£10,83
da
£10,83
#
014
MPN:
315520158
ATTUATORE COMANDO ARIA PORTIERA POSTERIORE
- Valido per la versione 09, 10 e 02
da
£9,84
da
£9,84
#
016
MPN:
315520138
STAFFA SUPPORTO CONDIZIONATORE
- Valido per la versione 09, 10 e 02
da
£3,48
da
£3,48
#
023
MPN:
315520143
RESISTENZA
- Valido per la versione 09, 10 e 02
da
£18,28
da
£18,28
#
024
MPN:
315520207
ELETTROVALVOLA SISTEMA PNEUMATICO
- Valido per la versione 09, 10 e 02
da
£29,46
da
£29,46
#
025
MPN:
315520475
GUARNIZIONE
- Valido per la versione 09, 10 e 02
#
026
MPN:
315520402
staffa
- Valido per la versione 09, 10 e 02
#
027
MPN:
315520403
AMMORTIZZATORE
- Valido per la versione 09, 10 e 02
#
028
MPN:
315520017
TUBO SCARICO CONDENSA
- Valido per la versione 09, 10 e 02
da
£1,89
da
£1,89
#
031
MPN:
315522144
CAZZO, ASS
- Valido per la versione 09, 10 e 02
da
£284,17
da
£284,17
#
032
MPN:
315520166
VALVOLA DI ESPANSIONE
- Valido per la versione 09, 10 e 02
da
£78,43
da
£78,43
#
033
MPN:
315520408
CLIP FISSAGGIO SONDA
- Valido per la versione 09, 10 e 02
da
£2,08
da
£2,08
#
034
MPN:
315520445
GUARNIZIONE
- Valido per la versione 09, 10 e 02
da
£0,74
da
£0,74
#
035
MPN:
315553166
BLOCCO VALVOLA DI ESPANSIONE
- Valido per versione 09, 10 e 02 - Per sistemi con Freon R12
da
£71,37
da
£71,37
#
035
MPN:
375500166
BLOCCO VALVOLA DI ESPANSIONE
- Valido per versione 09, 10 e 02 - Per impianti con gas R134A
da
£59,20
da
£59,20
#
036
MPN:
315520443
GUARNIZIONE
- Valido per la versione 09, 10 e 02
da
£0,74
da
£0,74
#
037
MPN:
30331137
RELÈ
- Valido per la versione 09, 10 e 02
Superamento
Superamento
#
038
MPN:
315520483
GUARNIZIONE
- Valido per la versione 09, 10 e 02
da
£2,74
da
£2,74
#
039
MPN:
315520415
MORSETTO
- Valido per la versione 09, 10 e 02
#
041
MPN:
315551416
FLAP DELL'ACCELERATORE
- Valido per la versione 09, 10 e 02
da
£4,98
da
£4,98
#
042
MPN:
315520136
FLAP ARIA
- Valido per la versione 09, 10 e 02
#
043
MPN:
315520419
STAFFA SX PER CONDIZIONATORE
- Valido per la versione 09, 10 e 02
#
043
MPN:
315520420
STAFFA DX PER CONDIZIONATORE
- Valido per la versione 09, 10 e 02
#
045
MPN:
315520160
ATTUATORE DELL'ARIA FLAP
- Valido per la versione 09, 10 e 02
da
£4,12
da
£4,12
#
046
MPN:
315520422
GUARNIZIONE
- Valido per la versione 09, 10 e 02
da
£2,08
da
£2,08
#
051
MPN:
315520477
STAFFA SUPPORTO RELE'
- Valido per la versione 09, 10 e 02
da
£19,42
da
£19,42
#
052
MPN:
315520478
STAFFA SUPPORTO ELETTROVALVOLA
- Valido per la versione 09, 10 e 02
#
056
MPN:
169020406
Rondella
- Valido per la versione 09, 10 e 02
da
£0,82
da
£0,82
#
059
MPN:
314320345
VITE
- Valido per la versione 09, 10 e 02
da
£49,76
da
£49,76
#
060
MPN:
125100060
NOCE
- Valido per la versione 09, 10 e 02
#
061
MPN:
135600060
RONDELLA Rondella
- Valido per la versione 09, 10 e 02
da
£0,82
da
£0,82
#
062
MPN:
14304821
VITE
- Valido per versione 09, 10 e 02 - Per impianti con gas R134A
da
£0,53
da
£0,53
#
063
MPN:
84157
Rondella
- Valido per versione 09, 10 e 02 - Per impianti con gas R134A
Superamento
Superamento
#
064
MPN:
375500458
GOMMINO
- Valido per la versione 09, 10 e 02
da
£5,70
da
£5,70
#
065
MPN:
375500457
GOMMINO
- Valido per la versione 09, 10 e 02
da
£3,87
da
£3,87
-part-diagram-071.1.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL GRUPPO CLIMATIZZATORE AUTOMATICO (GUIDA A SINISTRA).")
-part-diagram-072.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL GRUPPO CLIMATIZZATORE AUTOMATICO (GUIDA A DESTRA).")
-part-diagram-072.1.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL GRUPPO CLIMATIZZATORE AUTOMATICO (GUIDA A DESTRA).")
-part-diagram-001.webp "MASERATI GHIBLI 2.8 (ABS) GUARNIZIONI E TENUTE PER REVISIONE TESTE DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "MASERATI GHIBLI 2.8 (ABS) GUARNIZIONI E PARAOLI PER REVISIONE BLOCCHI DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "MASERATI GHIBLI 2.8 (ABS) BLOCCO CILINDRI E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "MASERATI GHIBLI 2.8 (ABS) ELEMENTI DI FISSAGGIO E ACCESSORI PER BLOCCHI DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "MASERATI GHIBLI 2.8 (ABS) ALBERO MOTORE, PISTONI, BIELLE E VOLANO DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "MASERATI GHIBLI 2.8 (ABS) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "MASERATI GHIBLI 2.8 (ABS) TEMPISTICA DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "MASERATI GHIBLI 2.8 (ABS) CONTROLLO DEL TEMPO DIAGRAMMA DELLE PARTI")
-part-diagram-008.1.webp "MASERATI GHIBLI 2.8 (ABS) CONTROLLO DEL TEMPO DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "MASERATI GHIBLI 2.8 (ABS) POMPA DELL'OLIO E POMPA DELL'ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-009.1.webp "MASERATI GHIBLI 2.8 (ABS) RAFFREDDAMENTO DELL'OLIO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "MASERATI GHIBLI 2.8 (ABS) CORPO VALVOLA A FARFALLA DEL COLLETTORE DI ASPIRAZIONE E SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL SISTEMA DI ASPIRAZIONE (GUIDA SINISTRA).")
-part-diagram-011.1.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL SISTEMA DI ASPIRAZIONE (TRASMISSIONE DESTRA).")
-part-diagram-012.webp "MASERATI GHIBLI 2.8 (ABS) TURBOSOFFIANTI RAFFREDDATI AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-012.1.webp "MASERATI GHIBLI 2.8 (ABS) LUBRIFICAZIONE TURBOSOFFIANTI DIAGRAMMA DELLE PARTI")
-part-diagram-012.2.webp "MASERATI GHIBLI 2.8 (ABS) AUMENTA IL SISTEMA DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-012.3.webp "MASERATI GHIBLI 2.8 (ABS) SISTEMA CON VALVOLA POP-OFF DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "MASERATI GHIBLI 2.8 (ABS) ACCESSORI PER SISTEMI DI INIEZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "MASERATI GHIBLI 2.8 (ABS) FILTRO DELL'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-014.1.webp "MASERATI GHIBLI 2.8 (ABS) RECUPERO VAPORI D'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL LATO SINISTRO DEI TUBI DELLO SCAMBIATORE DI CALORE")
-part-diagram-015.1.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL LATO DESTRO DEI TUBI DELLO SCAMBIATORE DI CALORE")
-part-diagram-016.webp "MASERATI GHIBLI 2.8 (ABS) TEMPORIZZAZIONE DEL SISTEMA DI ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-016.1.webp "MASERATI GHIBLI 2.8 (ABS) TEMPORIZZAZIONE DEL SISTEMA DI ACCENSIONE: SENSORI DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "MASERATI GHIBLI 2.8 (ABS) ALTERNATORE DELCO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "MASERATI GHIBLI 2.8 (ABS) MOTORE DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "MASERATI GHIBLI 2.8 (ABS) TUBI E TERMOSTATO DI RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "MASERATI GHIBLI 2.8 (ABS) RADIATORE E VENTOLE DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "MASERATI GHIBLI 2.8 (ABS) SISTEMA DI CLIMATIZZAZIONE (GUIDA A SINISTRA) CON FREON R12 SCHEMA DELLE PARTI")
-part-diagram-021.1.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO DI CLIMATIZZAZIONE (GUIDA A SINISTRA) CON R134A DIAGRAMMA DELLE PARTI DEL GAS")
-part-diagram-021.2.webp "MASERATI GHIBLI 2.8 (ABS) SISTEMA DI CLIMATIZZAZIONE (GUIDA A DESTRA) CON FREON R12 SCHEMA DELLE PARTI")
-part-diagram-021.3.webp "MASERATI GHIBLI 2.8 (ABS) SISTEMA DI CLIMATIZZAZIONE (GUIDA A DESTRA) CON R134A DIAGRAMMA DELLE PARTI DEL GAS")
-part-diagram-021.4.webp "MASERATI GHIBLI 2.8 (ABS) COMPRESSORE D'ARIA E STAFFE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "MASERATI GHIBLI 2.8 (ABS) SISTEMA DI RECUPERO VAPORI DI EVAPORAZIONE E TUBAZIONI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "MASERATI GHIBLI 2.8 (ABS) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "MASERATI GHIBLI 2.8 (ABS) FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "MASERATI GHIBLI 2.8 (ABS) GETRAG CAMBIO MANUALE 6 VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-026.1.webp "MASERATI GHIBLI 2.8 (ABS) VELOCITÀ DI TRASMISSIONE GETRAG 6: CONTROLLI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "MASERATI GHIBLI 2.8 (ABS) GETRAG CAMBIO MANUALE 5 VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-027.1.webp "MASERATI GHIBLI 2.8 (ABS) VELOCITÀ DI TRASMISSIONE GETRAG 5: CONTROLLI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "MASERATI GHIBLI 2.8 (ABS) CONVERTITORE DI TRASMISSIONE AUTOMATICA (4HP) DIAGRAMMA DELLE PARTI")
-part-diagram-028.1.webp "MASERATI GHIBLI 2.8 (ABS) TRASMISSIONE AUTOMATICA (4HP) CONTROLLI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-028.2.webp "MASERATI GHIBLI 2.8 (ABS) TRASMISSIONE AUTOMATICA (4HP) RADIATORE DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "MASERATI GHIBLI 2.8 (ABS) ALBERO DELL'ELICA E SUPPORTO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "MASERATI GHIBLI 2.8 (ABS) DIFFERENZIALE CON RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-030.1.webp "MASERATI GHIBLI 2.8 (ABS) ESTENSIONE DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "MASERATI GHIBLI 2.8 (ABS) PIANTONE DELLO STERZO E VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "MASERATI GHIBLI 2.8 (ABS) SOTTOTELAIO ANTERIORE DELLA SCATOLA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL SISTEMA DI SERVOSTERZO (GUIDA A SINISTRA GUIDA A DESTRA).")
-part-diagram-034.webp "MASERATI GHIBLI 2.8 (ABS) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-034.1.webp "MASERATI GHIBLI 2.8 (ABS) BARRA STABILIZZATRICE DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "MASERATI GHIBLI 2.8 (ABS) AMMORTIZZATORE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "MASERATI GHIBLI 2.8 (ABS) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "MASERATI GHIBLI 2.8 (ABS) AMMORTIZZATORE POSTERIORE A CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "MASERATI GHIBLI 2.8 (ABS) MOZZI E FRENI ANTERIORI CON ABS DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "MASERATI GHIBLI 2.8 (ABS) MOZZI, FRENI POSTERIORI CON ABS E ALBERI DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "MASERATI GHIBLI 2.8 (ABS) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "SCHEMA DELLE PARTI DEL GRUPPO PEDALE MASERATI GHIBLI 2.8 (ABS) E POMPA FRIZIONE PER LA TRASMISSIONE A SINISTRA (CAMBIO MANUALE E AUTOMATICO)")
-part-diagram-041.1.webp "SCHEMA DELLE PARTI DEL GRUPPO PEDALE MASERATI GHIBLI 2.8 (ABS) E POMPA FRIZIONE PER LA TRASMISSIONE DESTRA (CAMBIO MANUALE E AUTOMATICO)")
-part-diagram-042.webp "MASERATI GHIBLI 2.8 (ABS) TUBI DEI FRENI IDRAULICI ABS DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "MASERATI GHIBLI 2.8 (ABS) CERCHIONI DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "MASERATI GHIBLI 2.8 (ABS) SCOCCA DELLA CARROZZERIA: PANNELLI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-044.1.webp "MASERATI GHIBLI 2.8 (ABS) SCOCCA DELLA CARROZZERIA: PANNELLI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "MASERATI GHIBLI 2.8 (ABS) CARROZZERIA: PANNELLI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-045.1.webp "MASERATI GHIBLI 2.8 (ABS) CARROZZERIA: PANNELLI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-045.2.webp "MASERATI GHIBLI 2.8 (ABS) SCOCCA DELLA CARROZZERIA: PANNELLO ANTERIORE E COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-045.3.webp "MASERATI GHIBLI 2.8 (ABS) CARROZZERIA: PANNELLO DEL TETTO, PORTE E COFANO DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "MASERATI GHIBLI 2.8 (ABS) COFANO: CERNIERE E SGANCIO COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-046.1.webp "MASERATI GHIBLI 2.8 (ABS) COFANO E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "MASERATI GHIBLI 2.8 (ABS) COPERCHIO DEL BAGAGLIAIO: CERNIERE, APERTURA DEL COPERCHIO DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-047.1.webp "MASERATI GHIBLI 2.8 (ABS) BAGAGLIAIO: TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "MASERATI GHIBLI 2.8 (ABS) UTENSILI DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "MASERATI GHIBLI 2.8 (ABS) PORTE: CERNIERE E COMANDI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "MASERATI GHIBLI 2.8 (ABS) PORTE: FINESTRE E REGOLATORI DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "MASERATI GHIBLI 2.8 (ABS) FINESTRE FISSE DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "MASERATI GHIBLI 2.8 (ABS) BADGE DI FINITURA ESTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "MASERATI GHIBLI 2.8 (ABS) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "MASERATI GHIBLI 2.8 (ABS) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI RONDELLA DEL PARABREZZA (GUIDA A SINISTRA).")
-part-diagram-055.1.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI RONDELLA DEL PARABREZZA (GUIDA A DESTRA).")
-part-diagram-056.webp "MASERATI GHIBLI 2.8 (ABS) LUCI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-057.webp "MASERATI GHIBLI 2.8 (ABS) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-058.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DEL VANO MOTORE (GUIDA A SINISTRA).")
-part-diagram-058.1.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DEL VANO MOTORE (GUIDA A DESTRA).")
-part-diagram-058.2.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DELL'ABS E DELLA SOSPENSIONE \"KONI\" (GUIDA A SINISTRA).")
-part-diagram-058.3.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DELL'ABS E DELLA SOSPENSIONE \"KONI\" (GUIDA A DESTRA).")
-part-diagram-059.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DEL BAGAGLIAIO-PORTIERE-VANO PASSEGGERO (GUIDA A SINISTRA).")
-part-diagram-059.1.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DEL BAGAGLIAIO-PORTIERE-ABITACOLO (GUIDA A DESTRA).")
-part-diagram-059.2.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DEL CRUSCOTTO E DELLA BATTERIA (GUIDA A SINISTRA).")
-part-diagram-059.3.webp "MASERATI GHIBLI 2.8 (ABS) IMPIANTO ELETTRICO: DIAGRAMMA DELLE PARTI DEL CRUSCOTTO E DELLA BATTERIA (GUIDA A DESTRA).")
-part-diagram-060.webp "MASERATI GHIBLI 2.8 (ABS) STRUMENTAZIONE BORLETTI DIAGRAMMA DELLE PARTI")
-part-diagram-061.webp "MASERATI GHIBLI 2.8 (ABS) INTERRUTTORI E BLOCCASTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-062.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL QUADRO STRUMENTI (GUIDA A SINISTRA).")
-part-diagram-062.1.webp "MASERATI GHIBLI 2.8 (ABS) SCHEMA DELLE PARTI DEL QUADRO STRUMENTI (GUIDA A DESTRA).")
-part-diagram-063.webp "MASERATI GHIBLI 2.8 (ABS) CONSOLLE DIAGRAMMA DELLE PARTI")
-part-diagram-064.webp "MASERATI GHIBLI 2.8 (ABS) RIVESTIMENTO INTERNO: TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-064.1.webp "MASERATI GHIBLI 2.8 (ABS) RIFINITURE INTERNE: PILASTRI DIAGRAMMA DELLE PARTI")
-part-diagram-065.webp "MASERATI GHIBLI 2.8 (ABS) RIFINITURE INTERNE: PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-066.webp "MASERATI GHIBLI 2.8 (ABS) SEDILI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-066.1.webp "MASERATI GHIBLI 2.8 (ABS) STRUTTURA SEDILI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-067.webp "MASERATI GHIBLI 2.8 (ABS) CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-068.webp "MASERATI GHIBLI 2.8 (ABS) SPECCHIETTI RETROVISORI DIAGRAMMA DELLE PARTI")
-part-diagram-069.webp "MASERATI GHIBLI 2.8 (ABS) MOQUETTE DELL'ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-069.1.webp "MASERATI GHIBLI 2.8 (ABS) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-070.webp "MASERATI GHIBLI 2.8 (ABS) VENTILAZIONE DELL'ABITACOLO DIAGRAMMA DELLE PARTI")
