maserati ghibli 2.8 (abs) schema delle parti del gruppo climatizzatore automatico (guida a sinistra).

071.1 - Gruppo climatizzatore automatico (guida a sinistra)

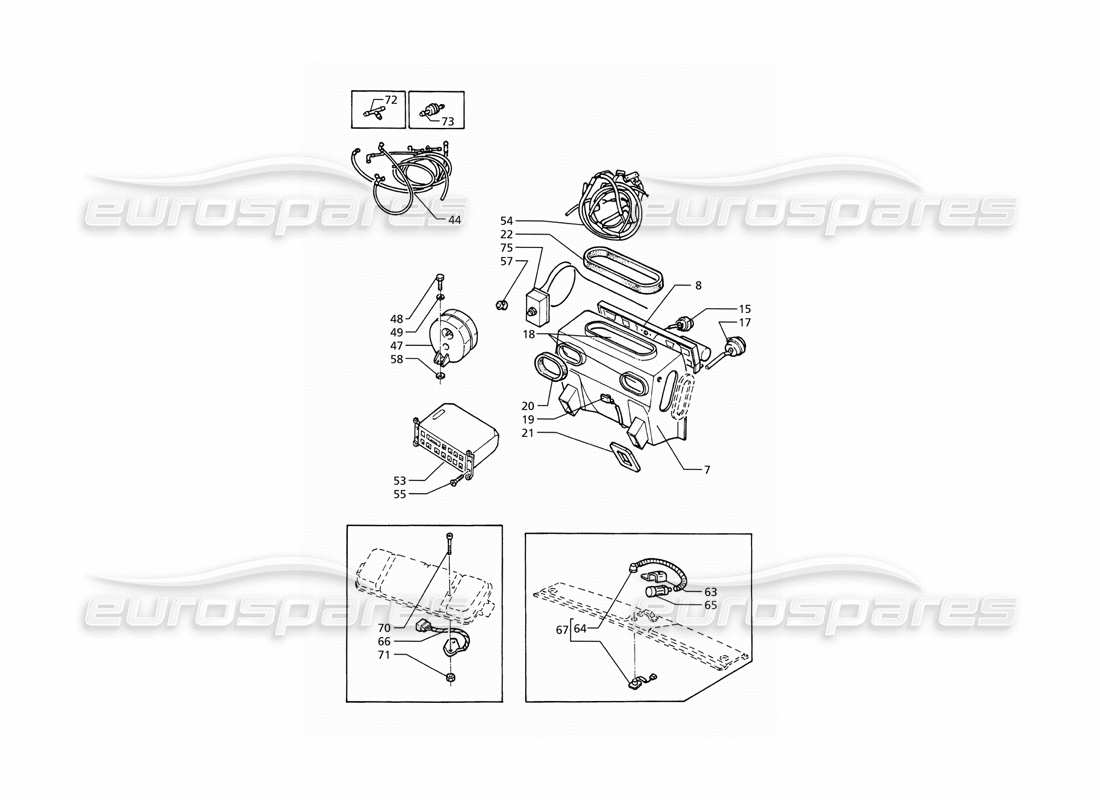

Maserati Ghibli 2.8 (ABS) Automatic Air Conditioner Assy (L.H.Drive) Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
    #
    Numero di parte
    Descrizione
    Prezzo
    # 007
    MPN: 315520471
    SCATOLA ANTERIORE
    - Valido per la versione 09, 10 e 02
    da £10,97
    da £10,97
    Questa parte sostituisce il numero di parte 315520384
    # 008
    MPN: 315520472
    COPERTURA SUPERIORE
    - Valido per la versione 09, 10 e 02
    # 015
    MPN: 315520162
    ATTUATORE A DUE POSIZIONI
    - Valido per la versione 09, 10 e 02
    da £4,56
    da £4,56
    # 017
    MPN: 315520159
    ATTUATORE CONTROLLO ARIA A PAVIMENTO
    - Valido per la versione 09, 10 e 02
    da £12,81
    da £12,81
    # 018
    MPN: 315520134
    FLAP MANDATA ARIA
    - Valido per la versione 09, 10 e 02
    # 019
    MPN: 315520206
    SENSORE TEMPERATURA ARIA MISCELATA
    - Valido per la versione 09, 10 e 02
    da £18,83
    da £18,83
    # 020
    MPN: 315520396
    GUARNIZIONE UGELLO
    - Valido per la versione 09, 10 e 02
    # 021
    MPN: 315520397
    GUARNIZIONE UGELLO
    - Valido per la versione 09, 10 e 02
    da £3,47
    da £3,47
    # 022
    MPN: 315520394
    GUARNIZIONE UGELLO
    - Valido per la versione 09, 10 e 02
    # 044
    MPN: 315520208
    SISTEMA PNEUMATICO
    - Valido per la versione 09, 10 e 02
    da £10,20
    da £10,20
    # 047
    MPN: 30551155
    CILINDRO A VUOTO
    - Valido per la versione 09, 10 e 02
    # 048
    MPN: 119148160
    VITE
    - Valido per la versione 09, 10 e 02
    # 049
    MPN: 169020005
    Rondella
    - Valido per la versione 09, 10 e 02
    da £1,08
    da £1,08
    # 053
    MPN: 365500201
    CENTRALINA CLIMA
    Superamento
    Superamento
    Questa parte sostituisce il numero di parte 315550204
    # 053
    MPN: 365504201
    CENTRALINA CLIMA
    da £1.270,26
    da £1.270,26
    Questa parte sostituisce il numero di parte 365500201
    # 054
    MPN: 315551211
    CABLAGGIO
    - Valido per la versione 09, 10 e 02
    da £112,13
    da £112,13
    # 055
    MPN: 119529130
    VITE
    - Valido per la versione 09, 10 e 02
    da £1,08
    da £1,08
    # 057
    MPN: 53211308
    PASSACAVO
    - Valido per la versione 09, 10 e 02
    da £0,57
    da £0,57
    # 058
    MPN: 312520511
    GUARNIZIONE
    - Valido per la versione 09, 10 e 02
    da £1,70
    da £1,70
    # 063
    MPN: 315520465
    MORSETTO
    - Valido per la versione 09, 10 e 02
    da £3,25
    da £3,25
    # 064
    MPN: 315520467
    TUBO
    - Valido per la versione 09, 10 e 02
    da £0,71
    da £0,71
    # 065
    MPN: 315520200
    FAN
    - Valido per la versione 09, 10 e 02
    da £59,88
    da £59,88
    # 066
    MPN: 315520196
    SONDA TEMPERATURA ARIA ESTERNA
    - Valido per la versione 09, 10 e 02
    da £13,70
    da £13,70
    # 067
    MPN: 315520199
    SONDA TEMPERATURA AMBIENTE
    - Valido per la versione 09, 10 e 02
    da £28,08
    da £28,08
    # 070
    MPN: 112804016
    VITE
    - Valido per la versione 09, 10 e 02
    # 071
    MPN: 122600040
    NOCE
    - Valido per la versione 09, 10 e 02
    da £0,47
    da £0,47
    # 072
    MPN: 315520424
    UNIONE A TRE VIE
    - Valido per la versione 09, 10 e 02
    da £0,50
    da £0,50
    # 073
    MPN: 315520153
    VALVOLA DI RITEGNO CON SFIATO
    - Valido per la versione 09, 10 e 02
    da £8,81
    da £8,81
    # 075
    MPN: 313350205
    TERMOSTATO SBRINAMENTO
    - Valido per la versione 09, 10 e 02
    da £3,77
    da £3,77
