lamborghini espada circuito idrico diagramma delle parti

007.6 - Circuito idrico

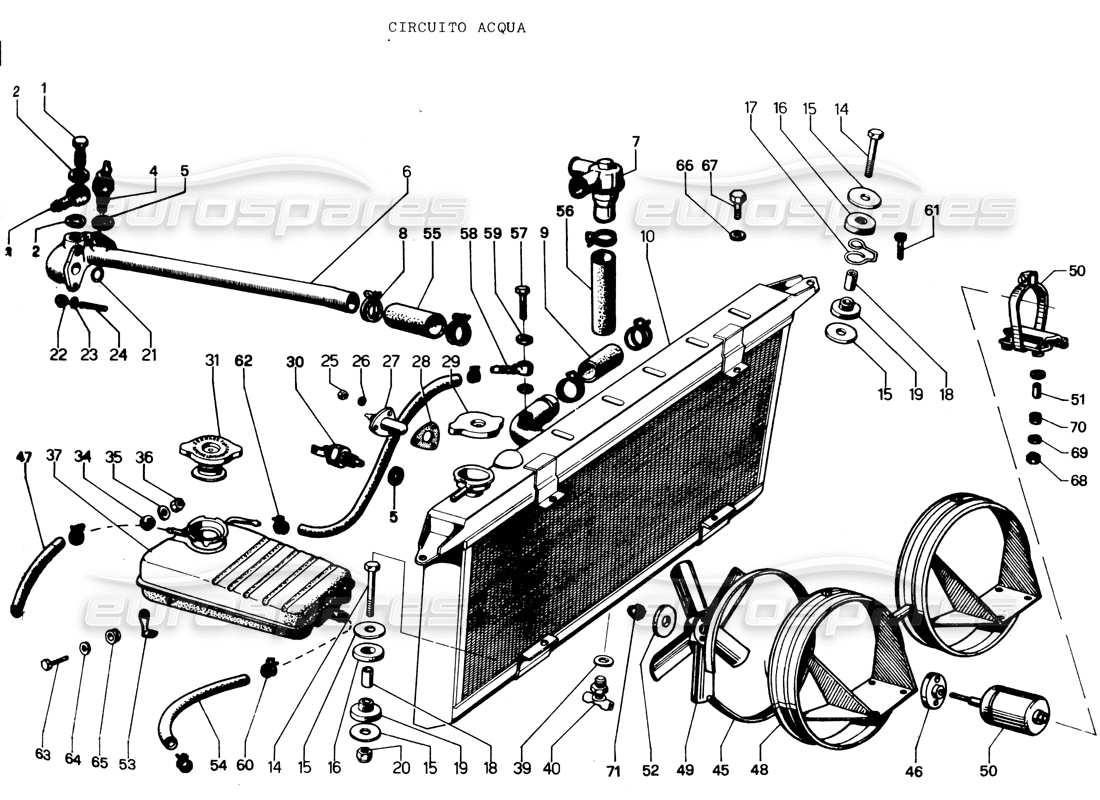

Lamborghini Espada Water circuit Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 001
MPN: 003101941
BULLONE
da £2,64
da £2,64
# 002
MPN: 008401610
Rondella
da £6,32
da £6,32
# 003
MPN: 001708903
UNIONE
da £210,11
da £210,11
# 004
MPN: 001701646
TERMOCONTATTO SPIA ACQUA
# 005
MPN: 008401610
Rondella
da £6,32
da £6,32
# 006
MPN: 0011702498
TUBO ACQUA (DA 0 A 1000)
da £414,75
da £414,75
# 008
MPN: 008835004
CLIP DEL GIUBILEO
da £6,14
da £6,14
Questa parte sostituisce il numero di parte 008830201
# 009
MPN: 001704585
MANICOTTO (DA 0 A 1000)
da £24,88
da £24,88
# 010
MPN: 0011709968
RADIATORE (651 A 1000)
# 011
MPN: 008100617
BULLONE
da £3,65
da £3,65
# 012
MPN: 008400606
Rondella
Superamento
Superamento
# 013
MPN: 008200606
NOCE
Superamento
Superamento
# 014
MPN: 008100831
BULLONE
da £0,53
da £0,53
# 015
MPN: WHT001942
Rondella
da £2,06
da £2,06
# 016
MPN: WHT001189
ANELLO DI GOMMA
da £2,38
da £2,38
Questa parte sostituisce il numero di parte 001707163
# 017
MPN: 001705796
CLIP
# 018
MPN: 001701592
DISTANZIATORE
da £11,72
da £11,72
# 019
MPN: 001701495
ANELLO DI GOMMA
da £32,99
da £32,99
# 020
MPN: 008200804
NOCE
da £0,73
da £0,73
# 021
MPN: 008602303
ANELLO DI TENUTA
da £0,53
da £0,53
Questa parte sostituisce il numero di parte GN-01236
# 022
MPN: 008200606
NOCE
Superamento
Superamento
# 023
MPN: 008400606
Rondella
Superamento
Superamento
# 024
MPN: 008300608
PERNO
da £0,66
da £0,66
# 025
MPN: 008200402
NOCE
da £1,62
da £1,62
# 026
MPN: 008410402
Rondella
Superamento
Superamento
# 027
MPN: 001724565
UNITÀ SENSORE TEMPERATURA
(Terminale singolo)
da £125,00
da £125,00
# 028
MPN: 001705504
GUARNIZIONE
da £16,41
da £16,41
# 029
MPN: 001704590
TAPPO RADIATORE
da £56,55
da £56,55
# 030
MPN: 001801333
TERMOCOPIA
da £84,66
da £84,66
# 031
MPN: 001704296
TAPPO SERBATOIO 1,0 BAR
da £87,32
da £87,32
# 032
MPN: 008830204
CLIP DEL GIUBILEO
da £5,43
da £5,43
# 033
MPN: 001704587
TUBO (DA 0 A 1000)
da £13,98
da £13,98
# 034
MPN: 008610601
ANELLO DI GOMMA
da £3,16
da £3,16
# 035
MPN: 008400607
Rondella
Superamento
Superamento
# 036
MPN: 008200606
NOCE
Superamento
Superamento
# 037
MPN: 001704579
SERBO. SUPP.ACQUA (DA 0 A 1000)
# 038
MPN: 001708139
TUBO SCARICO ACQUA
# 039
MPN: 001701906
Rondella
Superamento
Superamento
# 040
MPN: 001701905
RUBINETTO
da £65,54
da £65,54
# 041
MPN: 001705153
ANELLO DI GOMMA
da £2,16
da £2,16
# 042
MPN: 001704947
ELETTROVENTILATORE
# 043
MPN: 008611202
ANELLO DI GOMMA
# 044
MPN: 008830108
CLIP DEL GIUBILEO
da £3,70
da £3,70
# 045
MPN: 001701803
GUARNIZIONE
da £69,01
da £69,01
# 046
MPN: 001701631
Rondella
da £10,20
da £10,20
# 047
MPN: 001709981
FUBO
# 048
MPN: 001705649
SUPPORTO
da £373,79
da £373,79
# 049
MPN: 001701405
VENTOLA
da £244,70
da £244,70
# 050
MPN: 001705166
MOTORINO
da £223,70
da £223,70
# 051
MPN: 006105650
DISTANZIATORE
# 052
MPN: 001701531
Rondella
da £23,01
da £23,01
# 053
MPN: 001709979
SUPPORTO
da £10,08
da £10,08
# 054
MPN: 001710007
TUBO/TUBO/TUBO FLESSIBILE
# 055
MPN: 001710433
TUBO/TUBO/TUBO FLESSIBILE
da £53,48
da £53,48
# 056
MPN: 001709991
TUBO/TUBO/TUBO FLESSIBILE
# 057
MPN: 001710465
VITE
# 058
MPN: 001710464
UNIONE
da £3,86
da £3,86
# 059
MPN: 008401008
Rondella
Superamento
Superamento
# 060
MPN: 008830206
CLIP DEL GIUBILEO
da £12,56
da £12,56
# 061
MPN: 008700406
VITA
da £0,54
da £0,54
# 062
MPN: 008830204
CLIP DEL GIUBILEO
da £5,43
da £5,43
# 063
MPN: N01020717
BULLONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 008100504
# 064
MPN: 008400501
Rondella
da £0,53
da £0,53
# 065
MPN: 008610701
ANELLO DI GOMMA
da £18,62
da £18,62
# 066
MPN: 008410603
Rondella
Superamento
Superamento
# 067
MPN: 008100620
BULLONE
da £3,65
da £3,65
# 068
MPN: 008200403
NOCE
da £1,58
da £1,58
# 069
MPN: 008400501
Rondella
da £0,48
da £0,48
# 070
MPN: 008610501
GOMMINI
da £14,31
da £14,31
# 071
MPN: 008200608
NOCE
da £3,70
da £3,70
# 072
MPN: 008410502
Rondella
Superamento
Superamento
