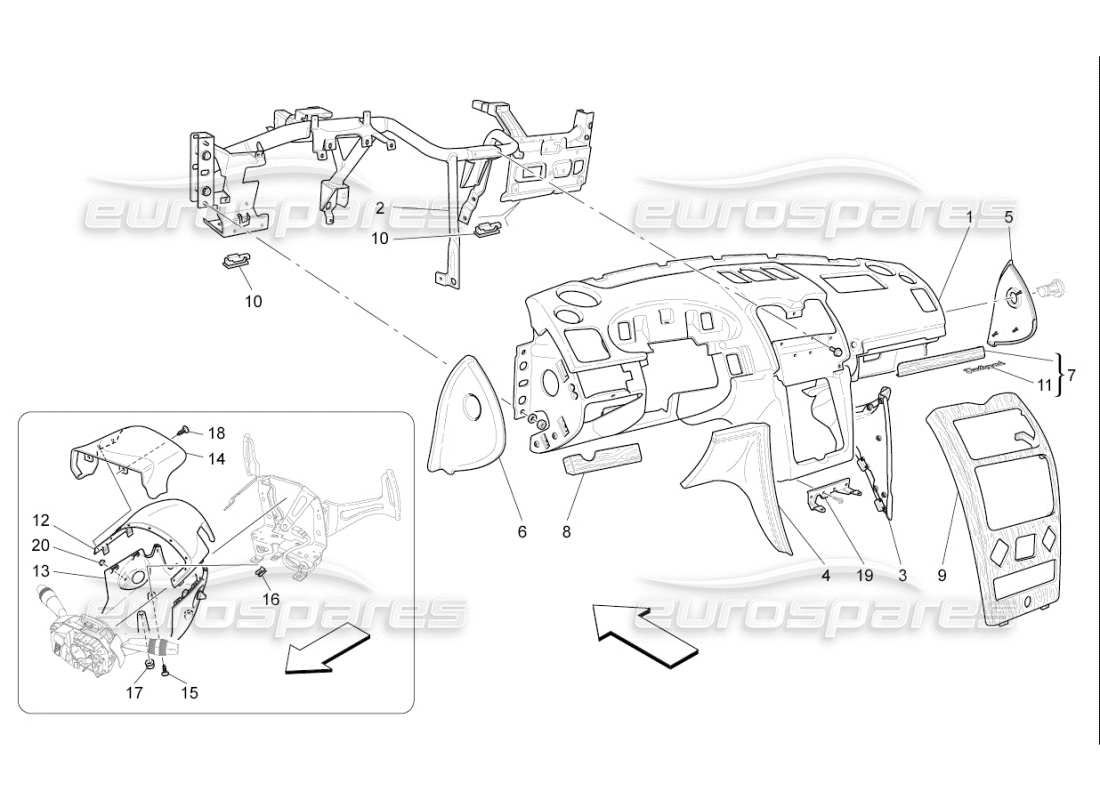

maserati qtp. (2008) 4.2 auto unità cruscotto diagramma delle parti

127 - unità cruscotto

Maserati QTP. (2008) 4.2 auto Dashboard Unit Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                          #
                                          Numero di parte
                                          Descrizione
                                          Prezzo
                                          # 01
                                          MPN: 9814308..
                                          CORPO CRUSCOTTO COMPLETO
                                          Superamento
                                          Superamento
                                          # 02
                                          MPN: 69636200
                                          TRAVERSA COMPLETA
                                          da £635,64
                                          da £635,64
                                          # 03
                                          -
                                          COPERTURA LATERALE DX
                                          # 04
                                          -
                                          COPERTURA LATERALE SX
                                          # 05
                                          MPN: 9813289..
                                          INSERTO LATERALE DX
                                          Superamento
                                          Superamento
                                          # 06
                                          -
                                          INSERTO LATERALE SX
                                          # 07
                                          -
                                          PIASTRA DX
                                          # 08
                                          -
                                          PIASTRA SX
                                          # 09
                                          -
                                          CONSOLE CENTRALE CRUSCOTTO
                                          # 11
                                          MPN: 67571600
                                          EMBLEMA QUATTROPORTE
                                          da £35,18
                                          da £35,18
                                          # 12
                                          -
                                          COPERTURA SUPERIORE PER ASTA STERZO
                                          # 13
                                          -
                                          COPERTURA INFERIORE COMPLETA PER ASTA STERZO
                                          # 14
                                          MPN: 68001500
                                          COPERTURA PER ASTA STERZO
                                          da £99,21
                                          da £99,21
                                          Questa parte sostituisce il numero di parte 67567100
                                          # 15
                                          MPN: 15688875
                                          VITE
                                          da £0,54
                                          da £0,54
                                          # 16
                                          MPN: 14372171
                                          staffa
                                          da £0,54
                                          da £0,54
                                          # 17
                                          MPN: 14059114
                                          NOCE
                                          da £0,54
                                          da £0,54
                                          # 18
                                          MPN: 15688875
                                          VITE
                                          da £0,54
                                          da £0,54
                                          # 19
                                          MPN: 69635900
                                          staffa
                                          da £27,44
                                          da £27,44
                                          # 20
                                          MPN: 69628000
                                          TAPPO
                                          da £1,55
                                          da £1,55
