maserati qtp. (2007) 4.2 auto telaio posteriore diagramma delle parti

049 - telaio posteriore

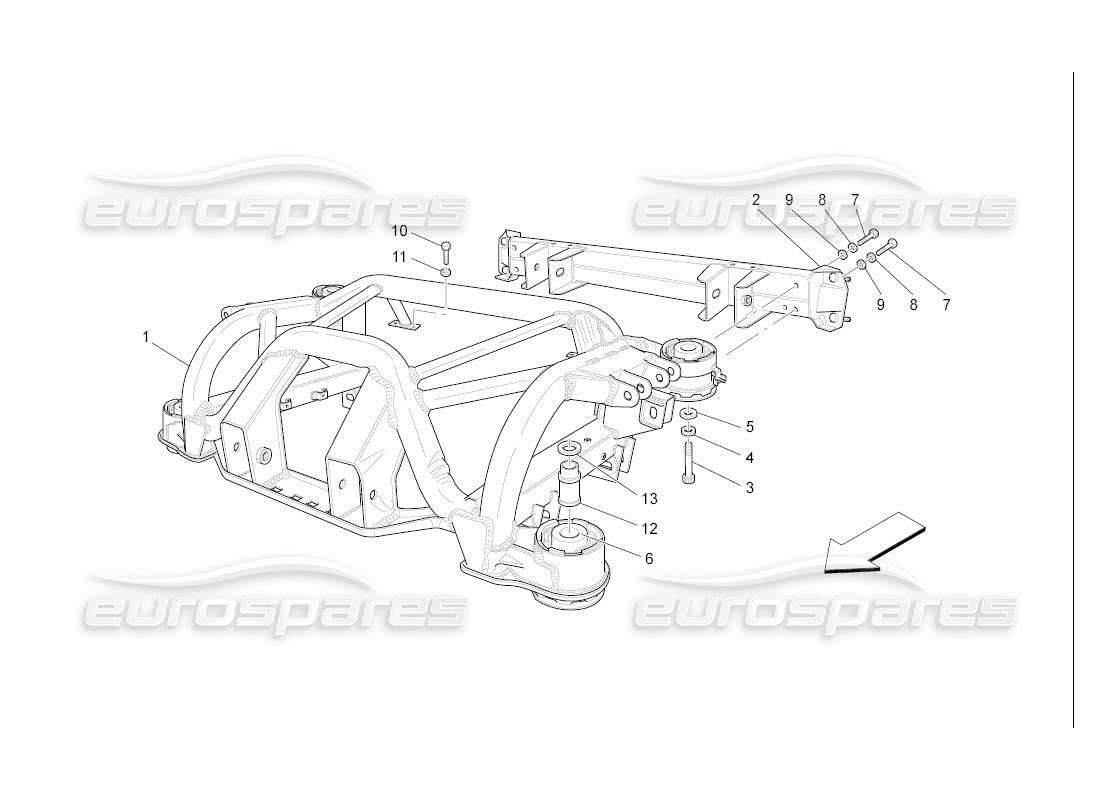

Maserati QTP. (2007) 4.2 auto Rear Chassis Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                            #
                            Numero di parte
                            Descrizione
                            Prezzo
                            # 01
                            MPN: 208591
                            GRUPPO TELAIO POSTERIORE SOSTITUIRE ANCHE: BOCCOLE 240788 - FISSAGGIO TELAIO E LEVE INFERIORI
                            da £1.039,50
                            da £1.039,50
                            Questa parte sostituisce il numero di parte 239023 - e 1 altro. Fare clic per visualizzare i dettagli
                            # 01
                            MPN: 239023
                            GRUPPO TELAIO POSTERIORE SOSTITUIRE ANCHE: PASTIGLIE 239025 - BOCCOLE 240788 - FISSAGGIO TELAIO E LEVE INFERIORI
                            Superamento
                            Superamento
                            Questa parte sostituisce il numero di parte 66896200
                            # 01
                            MPN: 246916
                            MONTAGGIO TELAIO POSTERIORE
                            da £1.860,90
                            da £1.860,90
                            Questa parte sostituisce il codice articolo 208591 che abbiamo in magazzino
                            # 01
                            MPN: 980145392
                            GRUPPO TELAIO POSTERIORE SOSTITUIRE ANCHE: BOCCOLE 240788 - FISSAGGIO TELAIO E LEVE INFERIORI
                            da £2.421,82
                            da £2.421,82
                            # 02
                            MPN: 239078
                            TRAVERSA POSTERIORE VALIDA SOLO PER AUTO CON TELAIO POSTERIORE 239023 O 208591 (POS.1)
                            da £415,09
                            da £415,09
                            # 02
                            MPN: 80043400
                            TRAVERSA POSTERIORE
                            da £3.591,59
                            da £3.591,59
                            Questa parte sostituisce il numero di parte 69296600
                            # 03
                            MPN: 67997900
                            VITE
                            da £7,73
                            da £7,73
                            # 04
                            MPN: 12646934
                            Rondella (SOSTITUZIONE ANCHE 244175 E 243594)
                            da £1,39
                            da £1,39
                            # 05
                            MPN: 12646934
                            Rondella
                            da £1,39
                            da £1,39
                            # 05
                            MPN: 244175
                            Rondella VALIDA SOLO PER AUTO CON TELAIO POSTERIORE 239023 O 208591 (POS.1) - (SOSTITUZIONE ANCHE 12646934 E 243594)
                            da £4,57
                            da £4,57
                            Questa parte sostituisce il numero di parte 103236
                            # 06
                            MPN: 239025
                            TAMPONE FLESSIBILE VALIDO SOLO PER AUTO CON TELAIO POSTERIORE 239023 O 208591 (POS.1)
                            da £61,21
                            da £61,21
                            Questa parte sostituisce il numero di parte 69296700
                            # 06
                            MPN: 239025
                            TAMPONE FLESSIBILE
                            da £61,21
                            da £61,21
                            Questa parte sostituisce il numero di parte 69296700
                            # 07
                            MPN: 11343821
                            VITE M 10X50
                            da £0,61
                            da £0,61
                            # 07
                            MPN: 15971321
                            VITE M 10X75
                            da £7,73
                            da £7,73
                            # 08
                            MPN: 14496624
                            Rondella
                            da £0,52
                            da £0,52
                            # 09
                            MPN: 11190577
                            Rondella
                            da £0,52
                            da £0,52
                            # 10
                            MPN: 11612424
                            VITE
                            da £1,17
                            da £1,17
                            # 11
                            MPN: 13550221
                            Rondella
                            da £0,47
                            da £0,47
                            # 12
                            MPN: 240788
                            BOCCOLA
                            da £10,86
                            da £10,86
                            # 13
                            MPN: 243594
                            DISTANZIATORE
                            da £6,11
                            da £6,11
