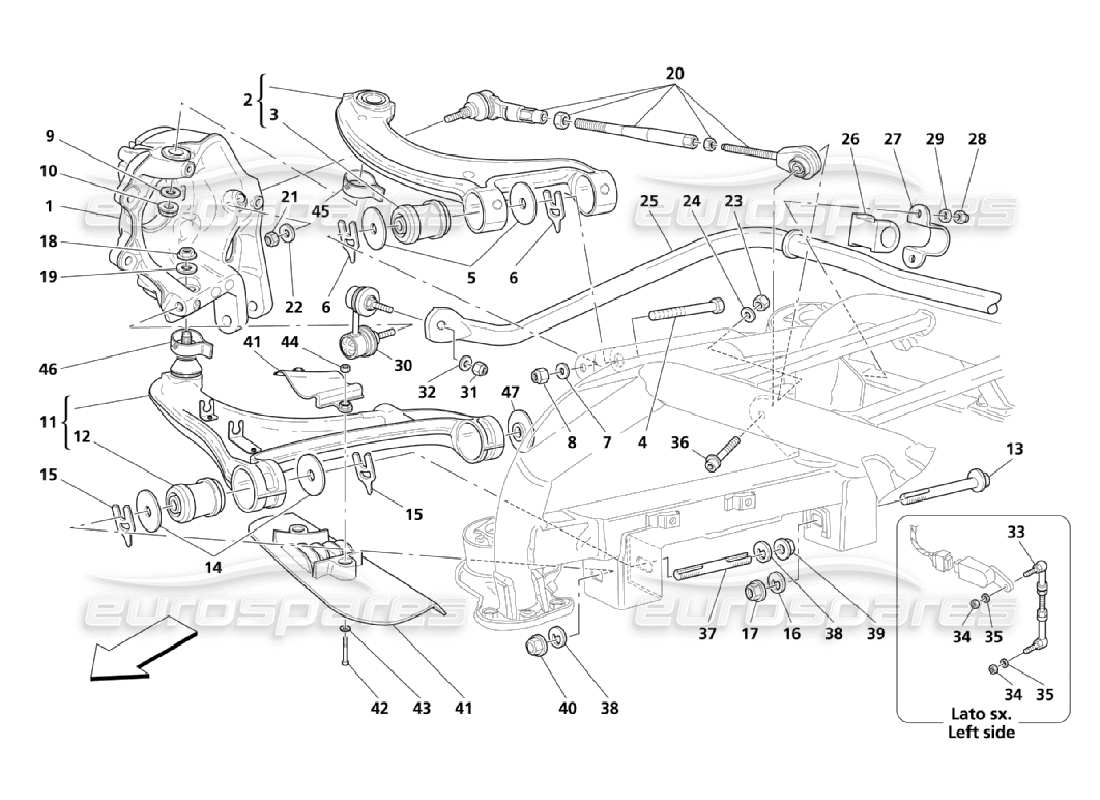

620 - Sospensioni posteriori
Maserati QTP. (2006) 4.2 Rear Suspensions Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 216250
SUPPORTO MOZZO POSTERIORE DX COMPLETO
da £443,92
da £443,92
# 001
MPN: 216251
Supporto completo per mozzo posteriore sinistro
da £244,16
da £244,16
# 002
MPN: 199811
LEVA SUPERIORE POSTERIORE DX COMPLETA
da £105,00
da £105,00
Questa parte sostituisce il numero di parte 227727 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 199812
LEVA SUPERIORE POSTERIORE SX COMPLETA
da £163,83
da £163,83
Questa parte sostituisce il numero di parte 227728
# 003
MPN: 208703
BLOCCO SILENZIOSO
Superamento
Superamento
# 004
MPN: 15541334
VITE
da £3,25
da £3,25
# 005
MPN: 194444
Rondella
da £1,90
da £1,90
# 006
MPN: 198043
DISTANZIATORE
Spessore mm. 0,50
da £3,25
da £3,25
# 006
MPN: 198044
DISTANZIATORE
Spessore mm. 0,75
da £3,17
da £3,17
# 006
MPN: 198045
DISTANZIATORE
Spessore mm. 1,00
da £3,09
da £3,09
# 006
MPN: 198046
DISTANZIATORE
Spessore mm. 1,75
da £2,46
da £2,46
# 006
MPN: 198047
DISTANZIATORE
Spessore mm. 3,00
da £2,46
da £2,46
# 007
MPN: 14496721
Rondella
da £0,47
da £0,47
# 008
MPN: 102825
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 15506221
# 009
MPN: 12646924
Rondella
da £1,43
da £1,43
# 010
MPN: 149807
NOCE
da £0,63
da £0,63
# 011
MPN: 217738
LEVA INFERIORE POSTERIORE DX COMPLETA
da £230,13
da £230,13
# 011
MPN: 217739
LEVA POSTERIORE INFERIORE COMPLETA SX
da £306,50
da £306,50
# 012
MPN: 198543
BLOCCO SILENZIOSO
DAVANTI
da £27,40
da £27,40
# 012
MPN: 980139890
KIT BOCCOLE SOSPENSIONE POSTERIORE
da £185,32
da £185,32
Questa parte sostituisce il numero di parte 208703 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 194221
VITE ECCENTRICA
da £41,55
da £41,55
# 014
MPN: 194445
Rondella
da £2,38
da £2,38
# 015
MPN: 198038
DISTANZIATORE
Spessore mm. 0,50
da £3,25
da £3,25
# 015
MPN: 198039
DISTANZIATORE
Spessore mm. 0,75
da £3,17
da £3,17
# 015
MPN: 198040
DISTANZIATORE
Spessore mm. 1,00
da £3,09
da £3,09
# 015
MPN: 198041
DISTANZIATORE
Spessore mm. 1,75
da £2,54
da £2,54
# 015
MPN: 198042
DISTANZIATORE
Spessore mm. 3,00
da £3,41
da £3,41
# 016
MPN: 194222
Rondella ECCENTRICA
da £32,04
da £32,04
# 017
MPN: 203795
NOCE
da £1,31
da £1,31
Questa parte sostituisce il numero di parte 183417 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 203795
NOCE
da £1,31
da £1,31
Questa parte sostituisce il numero di parte 183417 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 205496
Rondella
da £13,02
da £13,02
# 020
MPN: 276636
Tirante Regolazione Convergenza
da £175,87
da £175,87
Questa parte sostituisce il numero di parte 262362
# 021
MPN: 203657
NOCE
da £1,35
da £1,35
# 022
MPN: 12626224
Rondella
da £0,47
da £0,47
# 023
MPN: 203657
NOCE
da £1,35
da £1,35
# 024
MPN: 12626224
Rondella
da £0,47
da £0,47
# 025
MPN: 216714
BARRA ANTIROLLIO POSTERIORE
da £81,76
da £81,76
# 026
MPN: 200587
PAD
da £20,98
da £20,98
# 027
MPN: 191221
PIASTRA FISSAGGIO TAMPONE
da £25,69
da £25,69
# 028
MPN: 104030
NOCE
da £0,47
da £0,47
# 029
MPN: 14496524
Rondella
da £0,47
da £0,47
# 030
MPN: 259572
TIRANTE A SFERA DX
da £52,98
da £52,98
Questa parte sostituisce il numero di parte 162619
# 030
MPN: 259573
TIRANTE A SFERA SX
da £48,67
da £48,67
Questa parte sostituisce il codice articolo 162620 che abbiamo in magazzino
# 031
MPN: 102742
NOCE
da £0,47
da £0,47
# 032
MPN: 12601474
Rondella
da £0,53
da £0,53
# 033
MPN: 188632
TIRANTE PER POTENZIOMETRO DI REGOLAZIONE LUCE
da £68,03
da £68,03
# 034
MPN: 102741
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12575421
# 035
MPN: 14498824
Rondella
da £0,47
da £0,47
# 036
MPN: 205608
VITE
da £40,76
da £40,76
# 037
MPN: 204008
PERNO
da £36,80
da £36,80
# 038
MPN: 194222
Rondella
da £32,04
da £32,04
# 039
MPN: 203795
NOCE
da £1,31
da £1,31
Questa parte sostituisce il numero di parte 183417 - e 1 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 204010
DADO CAPPUCCIO
da £4,20
da £4,20
# 041
MPN: 206881
INTERRUTTORE COMMUTAZIONE ARIA PER LEVA INFERIORE POSTERIORE SX
da £17,13
da £17,13
# 041
MPN: 206882
INTERRUTTORE COMMUTAZIONE ARIA PER LEVA INFERIORE POSTERIORE DX
da £17,13
da £17,13
# 042
MPN: 14064414
VITE
da £1,35
da £1,35
# 043
MPN: 14498804
Rondella
da £0,71
da £0,71
# 044
MPN: 15896211
NOCE
Superamento
Superamento
# 045
MPN: 386600416
PROTEZIONE SUPERIORE GIUNTO
da £3,74
da £3,74
# 046
MPN: 160019
PROTEZIONE INFERIORE DEL GIUNTO
da £3,74
da £3,74
Questa parte sostituisce il numero di parte 386600419
# 047
MPN: 222203
DISTANZIATORE
da £13,80
da £13,80
-4.2-part-diagram-621.webp "MASERATI QTP. (2006) 4.2 PARTI DELLA SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-622.webp "MASERATI QTP. (2006) 4.2 TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-690.webp "MASERATI QTP. (2006) 4.2 CONTROLLI ELETTRONICI (SOSPENSIONI) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-700.webp "MASERATI QTP. (2006) 4.2 SISTEMA AIRBAG FRONTALE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-701.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI BLOCCO DELL'AIRBAG PASSEGGERO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-702.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI BORSE LATERALI ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-704.webp "MASERATI QTP. (2006) 4.2 SISTEMA WINDOW-BAG DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-705.webp "MASERATI QTP. (2006) 4.2 SENSORI D'URTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-710.webp "MASERATI QTP. (2006) 4.2 CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-711.webp "MASERATI QTP. (2006) 4.2 CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-720.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI CONTROLLO PRESSIONE PNEUMATICI -OPZIONALE- DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-731.webp "MASERATI QTP. (2006) 4.2 STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-732.webp "MASERATI QTP. (2006) 4.2 STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-800.webp "MASERATI QTP. (2006) 4.2 SERVIZI ESTERNI DELL'AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-810.webp "MASERATI QTP. (2006) 4.2 SERVIZI INTERNI AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-820.webp "MASERATI QTP. (2006) 4.2 PRODUZIONE DI ENERGIA E BATTERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-830.webp "MASERATI QTP. (2006) 4.2 FARI ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-831.webp "MASERATI QTP. (2006) 4.2 LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-832.webp "MASERATI QTP. (2006) 4.2 LUCI LATERALI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-839.webp "MASERATI QTP. (2006) 4.2 CONTROLLO DEL SISTEMA DEI FARI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-840a.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: PARTI VANO MOTORE (PAGINA 1-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-840b.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: PARTI VANO MOTORE (PAGINA 2-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-841.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: PARTI DEL CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-842.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: DIFFUSIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-849.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-850.webp "MASERATI QTP. (2006) 4.2 SERVIZI DEL CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-851.webp "MASERATI QTP. (2006) 4.2 SERVIZI IN GALLERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-852.webp "MASERATI QTP. (2006) 4.2 SERVIZI DI PORTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-853a.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI ALLARME E IMMOBILIZZATORE (PAGINA 1-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-853b.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI ALLARME E IMMOBILIZZATORE (PAGINA 2-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-860a.webp "MASERATI QTP. (2006) 4.2 CAVI PRINCIPALI (PAGINA 1-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-860b.webp "MASERATI QTP. (2006) 4.2 CAVI PRINCIPALI (PAGINA 2-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-861.webp "MASERATI QTP. (2006) 4.2 RELÈ, FUSIBILI E CUSTODIE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-870.webp "MASERATI QTP. (2006) 4.2 SISTEMA INSONORIZZATO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-871a.webp "MASERATI QTP. (2006) 4.2 SISTEMA INFOTELEMATICO (PAGINA 1-3) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-871b.webp "MASERATI QTP. (2006) 4.2 SISTEMA INFOTELEMATICO (PAGINA 2-3) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-871c.webp "MASERATI QTP. (2006) 4.2 SISTEMA INFOTELEMATICO (PAGINA 3-3) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-872.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RICEZIONE E CONNESSIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-900.webp "MASERATI QTP. (2006) 4.2 STRUTTURE ESTERNE ANTERIORI E CARROZZERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-901.webp "MASERATI QTP. (2006) 4.2 STRUTTURE ESTERNE CENTRALI E CORPO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-902.webp "MASERATI QTP. (2006) 4.2 STRUTTURE ESTERNE E CARROZZERIA POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-903.webp "MASERATI QTP. (2006) 4.2 PARTI STRUTTURALI ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-904.webp "MASERATI QTP. (2006) 4.2 PARTI STRUTTURALI CENTRALI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-905.webp "MASERATI QTP. (2006) 4.2 PARTI STRUTTURALI POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-910.webp "MASERATI QTP. (2006) 4.2 PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-911.webp "MASERATI QTP. (2006) 4.2 PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-912.webp "MASERATI QTP. (2006) 4.2 SENSORI DI PARCHEGGIO -OPTIONAL- DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-913.webp "MASERATI QTP. (2006) 4.2 TIMONIERA E PORTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-914.webp "MASERATI QTP. (2006) 4.2 PROTEZIONI PIANALE E SOTTOSCOCCA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-915.webp "MASERATI QTP. (2006) 4.2 SCUDI, MODANATURE E COPERTURE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-916.webp "MASERATI QTP. (2006) 4.2 SEGNI E SIMBOLI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-917.webp "MASERATI QTP. (2006) 4.2 ADESIVI E TARGHE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-920.webp "MASERATI QTP. (2006) 4.2 COFANO ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-921.webp "MASERATI QTP. (2006) 4.2 COFANO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-922.webp "MASERATI QTP. (2006) 4.2 SPORTELLO E COMANDI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-923.webp "MASERATI QTP. (2006) 4.2 DISPOSITIVO DI APERTURA DEL COFANO ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-924.webp "MASERATI QTP. (2006) 4.2 DISPOSITIVO DI APERTURA DEL COFANO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-930.webp "MASERATI QTP. (2006) 4.2 PORTE ANTERIORI: TAPPEZZERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-931.webp "MASERATI QTP. (2006) 4.2 PORTE ANTERIORI: DISPOSITIVI DI MOVIMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-932.webp "MASERATI QTP. (2006) 4.2 PORTE POSTERIORI: PANNELLI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-933.webp "MASERATI QTP. (2006) 4.2 PORTE POSTERIORI: DISPOSITIVI DI MOVIMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-934.webp "MASERATI QTP. (2006) 4.2 VETRI E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-935.webp "MASERATI QTP. (2006) 4.2 SPECCHIETTO RETROVISORE INTERNO ED ESTERNO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-940.webp "MASERATI QTP. (2006) 4.2 SEDILI ANTERIORI: PANNELLI DI RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-941.webp "MASERATI QTP. (2006) 4.2 SEDILI ANTERIORI: MECCANICA ED ELETTRONICA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-942.webp "MASERATI QTP. (2006) 4.2 SEDILI POSTERIORI: RIVESTIMENTI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-943.webp "MASERATI QTP. (2006) 4.2 SEDILI POSTERIORI: UNITÀ MECCANICHE ED ELETTRONICHE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-944.webp "MASERATI QTP. (2006) 4.2 RIVESTIMENTI SUI FIANCHI LATERALI E SUL MONTANTE DELL'ABITACOLO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-945.webp "MASERATI QTP. (2006) 4.2 TETTO E VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-946.webp "MASERATI QTP. (2006) 4.2 SOTTO LA MODANATURA DEL LUNOTTO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-950.webp "MASERATI QTP. (2006) 4.2 MONTAGGIO CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-951.webp "MASERATI QTP. (2006) 4.2 TUNNEL E VANO ACCESSORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-952.webp "MASERATI QTP. (2006) 4.2 CASSETTI DEL CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-960.webp "MASERATI QTP. (2006) 4.2 MOQUETTE ABITACOLO PASSEGGERI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-961.webp "MASERATI QTP. (2006) 4.2 TAPPETINI SUL COFANO DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-962.webp "MASERATI QTP. (2006) 4.2 ISOLAMENTO ACUSTICO IN AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-963.webp "MASERATI QTP. (2006) 4.2 ISOLAMENTI TERMICI IN AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-971.webp "MASERATI QTP. (2006) 4.2 TETTO RIMOVIBILE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-000.webp "MASERATI QTP. (2006) 4.2 UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-100.webp "MASERATI QTP. (2006) 4.2 BASAMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-110.webp "MASERATI QTP. (2006) 4.2 MECCANISMO A MANOVELLA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-111.webp "MASERATI QTP. (2006) 4.2 PARTI AUSILIARIE DELLE CINGHIE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-120.webp "MASERATI QTP. (2006) 4.2 SCHEMA DELLE PARTI DELLA TESTATA DESTRA")
-4.2-part-diagram-121.webp "MASERATI QTP. (2006) 4.2 TESTATA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-122.webp "MASERATI QTP. (2006) 4.2 SCHEMA DELLE PARTI DEGLI ALBERI A CAMME PER LA TESTATA DESTRA")
-4.2-part-diagram-123.webp "SCHEMA DELLE PARTI MASERATI QTP. (2006) 4.2 ALBERI A CAMME PER TESTATA CILINDRO SINISTRA")
-4.2-part-diagram-124.webp "MASERATI QTP. (2006) 4.2 TEMPISTICA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-125.webp "MASERATI QTP. (2006) 4.2 VALVOLE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-126.webp "MASERATI QTP. (2006) 4.2 IDRAULICA PER LA TEMPORIZZAZIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-140.webp "MASERATI QTP. (2006) 4.2 COLLETTORE DI ASPIRAZIONE DELL'ARIA E SUPPORTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-141.webp "MASERATI QTP. (2006) 4.2 FILTRO DELL'ARIA, ASPIRAZIONE E TRASPORTATORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-142.webp "MASERATI QTP. (2006) 4.2 SERBATOI DI CARBURANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-143a.webp "MASERATI QTP. (2006) 4.2 POMPE E TUBAZIONI DEL CARBURANTE - VALIDO FINO ALL'AUTO 24274 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-143b.webp "MASERATI QTP. (2006) 4.2 POMPE E TUBAZIONI DEL CARBURANTE - VALIDO DALL'AUTO 24275 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-144.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RICICLO DEI VAPORI DI CARBURANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-150.webp "MASERATI QTP. (2006) 4.2 SISTEMA D'ARIA AGGIUNTIVO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-160.webp "MASERATI QTP. (2006) 4.2 LUBRIFICAZIONE: TUBAZIONI E RECUPERO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-161.webp "MASERATI QTP. (2006) 4.2 LUBRIFICAZIONE: POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-162.webp "MASERATI QTP. (2006) 4.2 SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-163.webp "MASERATI QTP. (2006) 4.2 COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-170.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RAFFREDDAMENTO: RADIATORI E CONVOGLIATORI D'ARIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-171.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RAFFREDDAMENTO: NOURICE E TUBAZIONI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-172.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RAFFREDDAMENTO: POMPA DELL'ACQUA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-180.webp "MASERATI QTP. (2006) 4.2 PRECATALIZZATORE E CATALIZZATORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-181.webp "MASERATI QTP. (2006) 4.2 SILENZIATORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-190.webp "MASERATI QTP. (2006) 4.2 CONTROLLO ELETTRONICO: INIEZIONE E CONTROLLO DI FASE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-191.webp "MASERATI QTP. (2006) 4.2 CONTROLLO ELETTRONICO: AVVIAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-201.webp "MASERATI QTP. (2006) 4.2 COMANDI IDRAULICI PER IL CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-211.webp "MASERATI QTP. (2006) 4.2 DISCO FRIZIONE E ALLOGGIAMENTO PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-290.webp "MASERATI QTP. (2006) 4.2 CONTROLLI ELETTRONICI DELLA FRIZIONE PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-301.webp "MASERATI QTP. (2006) 4.2 COMANDI DEL CONDUCENTE PER IL CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-310.webp "MASERATI QTP. (2006) 4.2 ALLOGGIAMENTO DEGLI INGRANAGGI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-311.webp "MASERATI QTP. (2006) 4.2 INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-312.webp "MASERATI QTP. (2006) 4.2 INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-313.webp "MASERATI QTP. (2006) 4.2 COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-321.webp "MASERATI QTP. (2006) 4.2 DIFFERENZIALE POSTERIORE E SEMIASSI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-330.webp "MASERATI QTP. (2006) 4.2 TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-340.webp "MASERATI QTP. (2006) 4.2 IDRAULICA DI CONTROLLO DEL CAMBIO: UNITÀ DI POTENZA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-341.webp "MASERATI QTP. (2006) 4.2 IMPIANTO IDRAULICO DI CONTROLLO DEL CAMBIO: SERBATOIO E POMPA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-350.webp "MASERATI QTP. (2006) 4.2 LUBRIFICAZIONE E RAFFREDDAMENTO DELL'OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-390.webp "MASERATI QTP. (2006) 4.2 CONTROLLI ELETTRONICI (CAMBIO) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-400.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI SERVOFRENO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-410.webp "MASERATI QTP. (2006) 4.2 PARTI FRENANTI DELLE RUOTE ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-411.webp "MASERATI QTP. (2006) 4.2 PARTI FRENANTI DELLE RUOTE POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420a.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 1-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420b.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 2-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420c.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 3-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420d.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 4-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-430.webp "MASERATI QTP. (2006) 4.2 CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-490.webp "MASERATI QTP. (2006) 4.2 SISTEMI DI CONTROLLO DELLA FRENATA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-500.webp "MASERATI QTP. (2006) 4.2 GRUPPO ALBERO E VOLANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-510.webp "MASERATI QTP. (2006) 4.2 SCATOLA DELLO STERZO E POMPA DI SERVOCOMANDO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-520.webp "MASERATI QTP. (2006) 4.2 SUPPORTO PEDALIERA COMPLETO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-600.webp "MASERATI QTP. (2006) 4.2 CERCHIONE E PNEUMATICO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-610.webp "MASERATI QTP. (2006) 4.2 PARTI DELLA SOSPENSIONE ANTERIORE DIAGRAMMA")
-4.2-part-diagram-611.webp "MASERATI QTP. (2006) 4.2 PARTI DELLA SOSPENSIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-612.webp "MASERATI QTP. (2006) 4.2 TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
