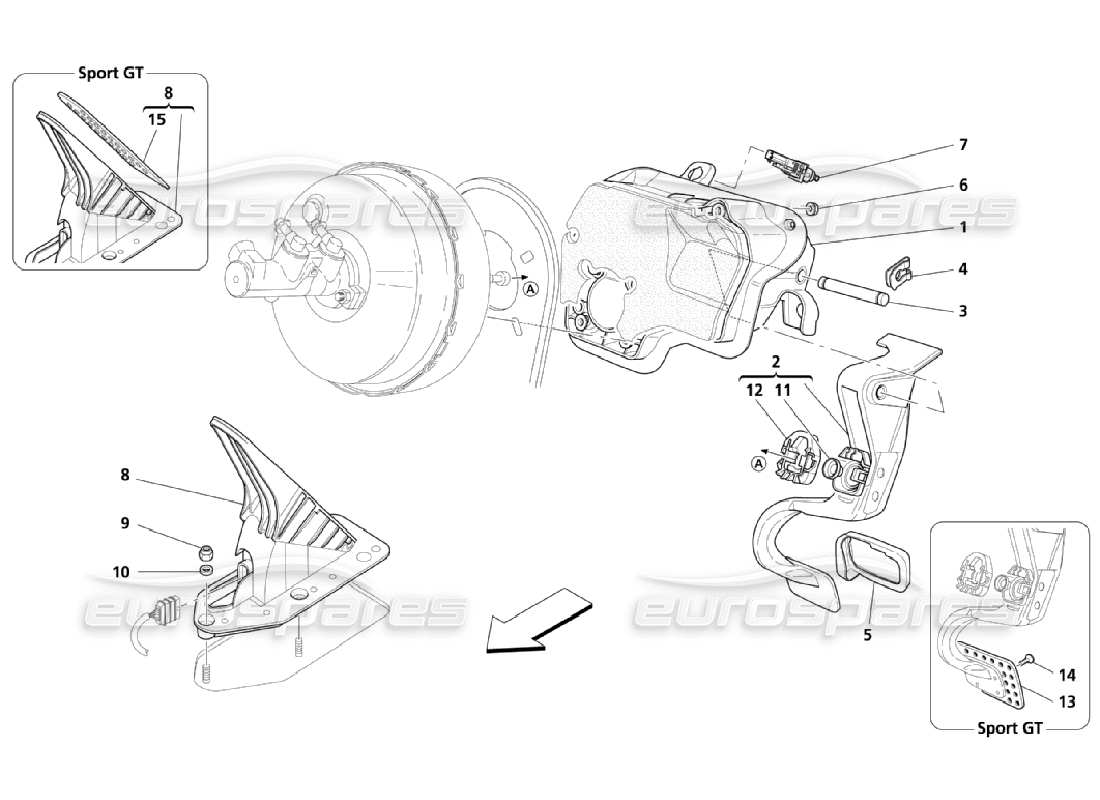

520 - SUPPORTO PEDALIERA COMPLETO
Maserati QTP. (2006) 4.2 Complete Pedal Support Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 189858
SUPPORTO PEDALE
Non per GD
da £126,27
da £126,27
# 001
MPN: 204192
SUPPORTO PEDALE
Valido per GD
da £200,22
da £200,22
# 002
MPN: 980139006
PEDALE FRENO COMPLETO
Versione standard - Non per GD
Superamento
Superamento
Questa parte sostituisce il numero di parte 192114
# 002
MPN: 980139007
PEDALE FRENO COMPLETO
Versione Standard - Valida per GD
da £2.041,05
da £2.041,05
# 002
MPN: 980139061
PEDALE FRENO COMPLETO
Versione Sport GT - Non per GD
da £586,67
da £586,67
# 002
MPN: 980139062
PEDALE FRENO COMPLETO
Versione Sport GT - Valida per GD
da £717,33
da £717,33
# 004
MPN: 11064471
FERMO
da £11,13
da £11,13
# 005
MPN: 246126
COPERTURA PEDALE FRENO
da £17,30
da £17,30
Questa parte sostituisce il numero di parte 197659
# 006
MPN: 12578211
NOCE
da £0,47
da £0,47
# 007
MPN: 201957
INTERRUTTORE A PULSANTE
da £12,69
da £12,69
Questa parte sostituisce il numero di parte 187869
# 008
MPN: 196819
PEDALE ACCELERATORE COMPLETO
VERSIONE STANDARD
da £204,13
da £204,13
# 008
MPN: 222836
PEDALE ACCELERATORE COMPLETO
Versione Sport GT
Superamento
Superamento
# 009
MPN: 102741
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12575421
# 010
MPN: 12601274
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601270
# 011
MPN: 189864
TAZZA
da £21,11
da £21,11
# 012
MPN: 189863
PICCOLO BLOCCO
da £16,77
da £16,77
# 013
MPN: 222695
PIASTRA PEDALE FRENO
Versione Sport GT
da £107,29
da £107,29
# 014
MPN: 14441324
VITE
Versione Sport GT
da £0,47
da £0,47
# 015
MPN: 246696
PIASTRA PEDALE ACCELERATORE
Versione Sport GT
da £143,50
da £143,50
Questa parte sostituisce il numero di parte 222836 - e 1 altro. Fare clic per visualizzare i dettagli
