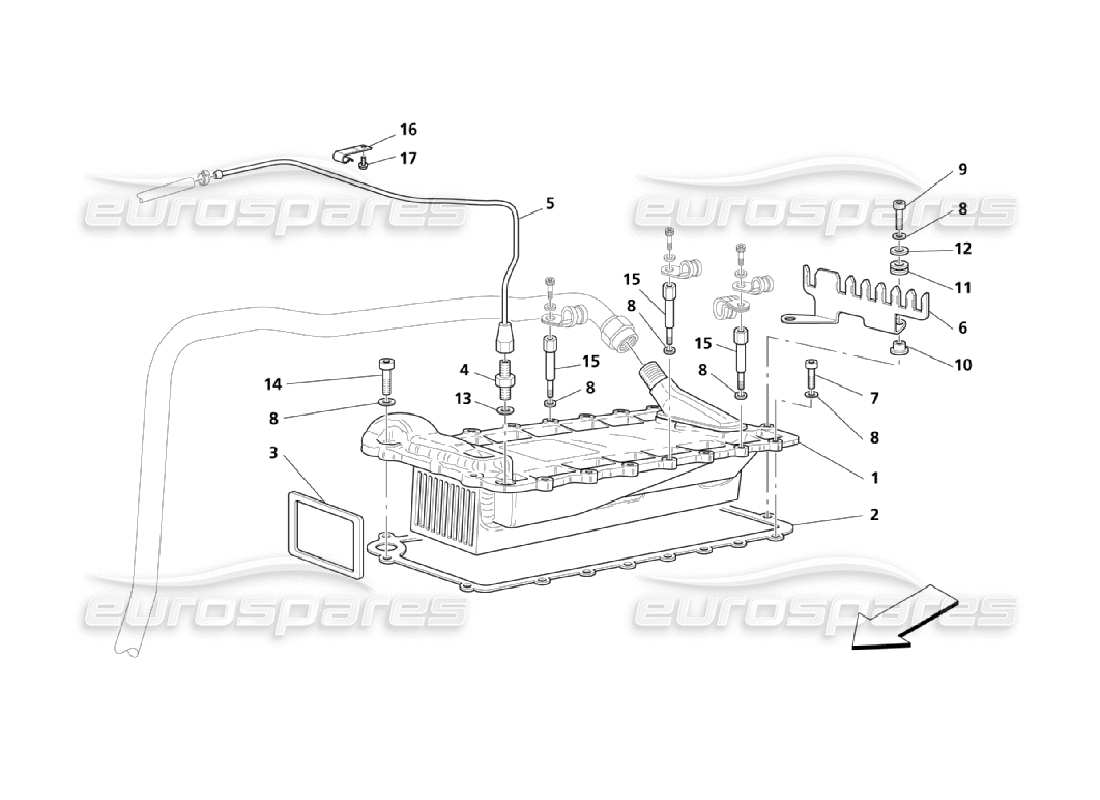

162 - scambiatore di calore
Maserati QTP. (2006) 4.2 Heat Exchanger Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 186356
SCAMBIATORE ACQUA/OLIO
da £2.655,00
da £2.655,00
# 002
MPN: 185581
GUARNIZIONE
Fornito anche nel kit revisione guarnizioni carter (cod. 980020004)
da £26,17
da £26,17
# 003
MPN: 174600
GUARNIZIONE
Fornito anche nel kit revisione guarnizioni carter (cod. 980020004)
da £4,48
da £4,48
# 004
MPN: 192327
UNIONE
da £2,69
da £2,69
# 005
MPN: 202143
TUBO SFIATO ACQUA
da £34,30
da £34,30
# 006
MPN: 191396
staffa
da £4,51
da £4,51
# 007
MPN: 14305424
VITE
M 6X25
da £0,47
da £0,47
# 007
MPN: 14432224
VITE
M 6X22
da £0,47
da £0,47
# 008
MPN: 11197774
Rondella
da £0,51
da £0,51
# 009
MPN: 14305624
VITE
M 6X35
da £0,53
da £0,53
# 010
MPN: 149707
DISTANZIATORE
da £0,65
da £0,65
# 011
MPN: 177576
PASSACAVO
da £1,11
da £1,11
# 012
MPN: 12643724
Rondella
da £0,47
da £0,47
# 013
MPN: 10284460
GUARNIZIONE
da £0,47
da £0,47
# 014
MPN: 14305524
VITE
M 6X30
da £0,53
da £0,53
# 015
MPN: 198462
PERNO
da £6,52
da £6,52
# 016
MPN: 203130
CLIP
Incluso nel collettore di aspirazione completo (disegno 1.40 pos. 1)
da £4,64
da £4,64
# 017
MPN: 203133
VITE
Incluso nel collettore di aspirazione completo (disegno 1.40 pos. 1)
da £4,87
da £4,87
