124 - Tempistica

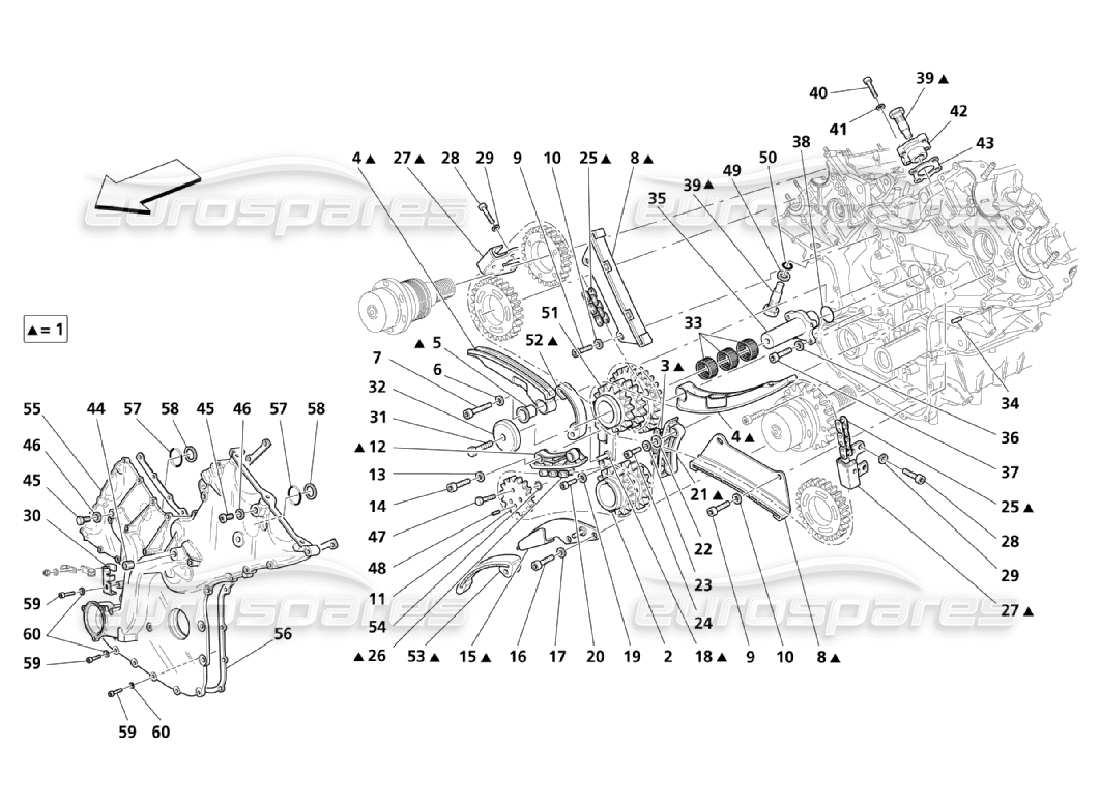

Maserati QTP. (2006) 4.2 Timing Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 196902
GRUPPO COMANDO DISTRIBUZIONE
da £579,55
da £579,55
Questa parte sostituisce il numero di parte 193716
# 002
MPN: 186854
RUOTA DENTATA ALBERO MOTORE
da £56,42
da £56,42
# 003
MPN: 175286
CATENA DI TRASMISSIONE
da £24,30
da £24,30
# 004
MPN: 186184
SCARPA GUIDA MOBILE
da £69,62
da £69,62
# 005
MPN: 175303
BOCCOLA
da £13,13
da £13,13
# 006
MPN: 10569373
Rondella
da £0,47
da £0,47
# 007
MPN: 14306424
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14306421
# 008
MPN: 186185
TENSIONE FISSA
da £33,00
da £33,00
# 009
MPN: 14306224
VITE
da £0,47
da £0,47
# 010
MPN: 11193874
Rondella
da £0,47
da £0,47
# 011
MPN: 189564
RUOTA DENTATA CONTROLLO POMPA
da £261,48
da £261,48
# 012
MPN: 186186
TENSIONE FISSA
da £15,90
da £15,90
# 013
MPN: 11197774
Rondella
da £0,54
da £0,54
# 014
MPN: 14305424
VITE
da £0,47
da £0,47
# 015
MPN: 185724
SUPPORTO PATTINO GUIDA
da £10,50
da £10,50
# 016
MPN: 14305724
VITE
da £0,53
da £0,53
# 017
MPN: 11197774
Rondella
da £0,54
da £0,54
# 018
MPN: 186159
SUPPORTO PATTINO GUIDA
Richiede il codice prodotto 196683
da £16,26
da £16,26
# 019
MPN: 11197774
Rondella
da £0,54
da £0,54
# 020
MPN: 14305724
VITE
da £0,53
da £0,53
# 021
MPN: 306094
TENSIONE FISSA
da £32,34
da £32,34
Questa parte sostituisce il numero di parte 186181
# 022
MPN: 12647624
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12647601
# 023
MPN: 11197774
Rondella
da £0,54
da £0,54
# 024
MPN: 14432224
VITE
da £0,47
da £0,47
# 025
MPN: 193616
CATENA DI CONTROLLO DELLA DISTRIBUZIONE
da £53,11
da £53,11
# 026
MPN: 175314
CATENA
da £26,27
da £26,27
# 027
MPN: 189569
TENSIONE FISSA SUPERIORE
da £17,55
da £17,55
# 028
MPN: 14305934
VITE
da £0,81
da £0,81
# 029
MPN: 11197774
Rondella
da £0,53
da £0,53
# 030
MPN: 198471
staffa
da £8,20
da £8,20
# 031
MPN: 16043124
VITE
da £0,26
da £0,26
# 032
MPN: 194262
SPALLA
da £10,46
da £10,46
# 034
MPN: 175611
TASSELLO DI CENTRAGGIO
da £0,85
da £0,85
# 035
MPN: 194261
SUPPORTO
da £80,43
da £80,43
# 036
MPN: 11181574
Rondella
da £0,53
da £0,53
# 037
MPN: 14304224
VITE
da £0,47
da £0,47
# 038
MPN: 104212
O GUARNIZIONE
da £0,47
da £0,47
# 039
MPN: 180316
TENDITORE IDRAULICO
da £33,62
da £33,62
# 040
MPN: 14432224
VITE
da £0,47
da £0,47
# 041
MPN: 11197774
Rondella
da £0,53
da £0,53
# 042
MPN: 190060
BOCCOLA PER TENDITORE
da £11,19
da £11,19
# 043
MPN: 323282
GUARNIZIONE
Fornito anche nel kit revisione guarnizioni testata (cod. 980020003)
da £1,15
da £1,15
Questa parte sostituisce il numero di parte 247147
# 044
MPN: 14324940
TAPPO FILETTATO
da £1,08
da £1,08
# 045
MPN: 187718
TAPPO DI SPURGO
da £3,53
da £3,53
# 046
MPN: 10284460
GUARNIZIONE
da £0,47
da £0,47
# 047
MPN: 189563
VITE
da £29,28
da £29,28
# 048
MPN: 189779
TASSELLO
da £1,29
da £1,29
# 049
MPN: 190171
DISTANZIATORE
da £3,29
da £3,29
# 050
MPN: 192069
O GUARNIZIONE
da £0,47
da £0,47
# 051
MPN: 193565
RUOTA DENTATA DI TRASMISSIONE
da £59,05
da £59,05
# 052
MPN: 196683
TENDICATENA
da £24,32
da £24,32
# 053
MPN: 185725
TENDICATENA
da £30,14
da £30,14
# 054
MPN: 186272
O GUARNIZIONE
da £0,47
da £0,47
# 055
MPN: 221366
COPERTURA FRONTALE
non disponibili come pezzi di ricambio
da £194,25
da £194,25
Questa parte sostituisce il numero di parte 188710 - e 1 altro. Fare clic per visualizzare i dettagli
# 055
MPN: 221366
COPERTURA FRONTALE
Valido dopo esaurimento scorte di 188710
da £194,25
da £194,25
Questa parte sostituisce il numero di parte 188710 - e 1 altro. Fare clic per visualizzare i dettagli
# 056
MPN: 323979
GUARNIZIONE COPERCHIO ANTERIORE
da £29,51
da £29,51
Questa parte sostituisce il numero di parte 245464
# 057
MPN: 183010
O GUARNIZIONE
Fornito anche nel kit revisione guarnizioni testata (cod. 980020003)
da £0,85
da £0,85
# 058
MPN: 191620
RIDUZIONE
Valido per vetture con cofano anteriore (Pos. 55) codice 188710
da £12,21
da £12,21
# 059
MPN: 14303924
VITE
M 6X70
da £0,47
da £0,47
# 059
MPN: 14305524
VITE
M 6X30
da £0,53
da £0,53
# 059
MPN: 14305624
VITE
M 6X35
da £0,53
da £0,53
# 059
MPN: 14305924
VITE
M 6X45
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14305921 - e 1 altro. Fare clic per visualizzare i dettagli
# 059
MPN: 14306024
VITE
M 6X50
da £1,31
da £1,31
Questa parte sostituisce il codice articolo 14306034 che abbiamo in magazzino
# 059
MPN: 14432224
VITE
M 6X22
da £0,47
da £0,47
# 059
MPN: 14433124
VITE
M 6X18
da £0,47
da £0,47
# 060
MPN: 11197774
Rondella
da £0,50
da £0,50
-4.2-part-diagram-125.webp "MASERATI QTP. (2006) 4.2 VALVOLE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-126.webp "MASERATI QTP. (2006) 4.2 IDRAULICA PER LA TEMPORIZZAZIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-140.webp "MASERATI QTP. (2006) 4.2 COLLETTORE DI ASPIRAZIONE DELL'ARIA E SUPPORTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-141.webp "MASERATI QTP. (2006) 4.2 FILTRO DELL'ARIA, ASPIRAZIONE E TRASPORTATORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-142.webp "MASERATI QTP. (2006) 4.2 SERBATOI DI CARBURANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-143a.webp "MASERATI QTP. (2006) 4.2 POMPE E TUBAZIONI DEL CARBURANTE - VALIDO FINO ALL'AUTO 24274 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-143b.webp "MASERATI QTP. (2006) 4.2 POMPE E TUBAZIONI DEL CARBURANTE - VALIDO DALL'AUTO 24275 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-144.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RICICLO DEI VAPORI DI CARBURANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-150.webp "MASERATI QTP. (2006) 4.2 SISTEMA D'ARIA AGGIUNTIVO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-160.webp "MASERATI QTP. (2006) 4.2 LUBRIFICAZIONE: TUBAZIONI E RECUPERO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-161.webp "MASERATI QTP. (2006) 4.2 LUBRIFICAZIONE: POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-162.webp "MASERATI QTP. (2006) 4.2 SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-163.webp "MASERATI QTP. (2006) 4.2 COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-170.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RAFFREDDAMENTO: RADIATORI E CONVOGLIATORI D'ARIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-171.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RAFFREDDAMENTO: NOURICE E TUBAZIONI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-172.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RAFFREDDAMENTO: POMPA DELL'ACQUA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-180.webp "MASERATI QTP. (2006) 4.2 PRECATALIZZATORE E CATALIZZATORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-181.webp "MASERATI QTP. (2006) 4.2 SILENZIATORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-190.webp "MASERATI QTP. (2006) 4.2 CONTROLLO ELETTRONICO: INIEZIONE E CONTROLLO DI FASE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-191.webp "MASERATI QTP. (2006) 4.2 CONTROLLO ELETTRONICO: AVVIAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-201.webp "MASERATI QTP. (2006) 4.2 COMANDI IDRAULICI PER IL CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-211.webp "MASERATI QTP. (2006) 4.2 DISCO FRIZIONE E ALLOGGIAMENTO PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-290.webp "MASERATI QTP. (2006) 4.2 CONTROLLI ELETTRONICI DELLA FRIZIONE PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-301.webp "MASERATI QTP. (2006) 4.2 COMANDI DEL CONDUCENTE PER IL CAMBIO F1 DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-310.webp "MASERATI QTP. (2006) 4.2 ALLOGGIAMENTO DEGLI INGRANAGGI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-311.webp "MASERATI QTP. (2006) 4.2 INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-312.webp "MASERATI QTP. (2006) 4.2 INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-313.webp "MASERATI QTP. (2006) 4.2 COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-321.webp "MASERATI QTP. (2006) 4.2 DIFFERENZIALE POSTERIORE E SEMIASSI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-330.webp "MASERATI QTP. (2006) 4.2 TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-340.webp "MASERATI QTP. (2006) 4.2 IDRAULICA DI CONTROLLO DEL CAMBIO: UNITÀ DI POTENZA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-341.webp "MASERATI QTP. (2006) 4.2 IMPIANTO IDRAULICO DI CONTROLLO DEL CAMBIO: SERBATOIO E POMPA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-350.webp "MASERATI QTP. (2006) 4.2 LUBRIFICAZIONE E RAFFREDDAMENTO DELL'OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-390.webp "MASERATI QTP. (2006) 4.2 CONTROLLI ELETTRONICI (CAMBIO) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-400.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI SERVOFRENO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-410.webp "MASERATI QTP. (2006) 4.2 PARTI FRENANTI DELLE RUOTE ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-411.webp "MASERATI QTP. (2006) 4.2 PARTI FRENANTI DELLE RUOTE POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420a.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 1-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420b.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 2-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420c.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 3-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-420d.webp "MASERATI QTP. (2006) 4.2 TUBAZIONI (PAGINA 4-4) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-430.webp "MASERATI QTP. (2006) 4.2 CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-490.webp "MASERATI QTP. (2006) 4.2 SISTEMI DI CONTROLLO DELLA FRENATA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-500.webp "MASERATI QTP. (2006) 4.2 GRUPPO ALBERO E VOLANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-510.webp "MASERATI QTP. (2006) 4.2 SCATOLA DELLO STERZO E POMPA DI SERVOCOMANDO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-520.webp "MASERATI QTP. (2006) 4.2 SUPPORTO PEDALIERA COMPLETO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-600.webp "MASERATI QTP. (2006) 4.2 CERCHIONE E PNEUMATICO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-610.webp "MASERATI QTP. (2006) 4.2 PARTI DELLA SOSPENSIONE ANTERIORE DIAGRAMMA")
-4.2-part-diagram-611.webp "MASERATI QTP. (2006) 4.2 PARTI DELLA SOSPENSIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-612.webp "MASERATI QTP. (2006) 4.2 TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-620.webp "MASERATI QTP. (2006) 4.2 SOSPENSIONI POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-621.webp "MASERATI QTP. (2006) 4.2 PARTI DELLA SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-622.webp "MASERATI QTP. (2006) 4.2 TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-690.webp "MASERATI QTP. (2006) 4.2 CONTROLLI ELETTRONICI (SOSPENSIONI) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-700.webp "MASERATI QTP. (2006) 4.2 SISTEMA AIRBAG FRONTALE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-701.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI BLOCCO DELL'AIRBAG PASSEGGERO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-702.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI BORSE LATERALI ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-704.webp "MASERATI QTP. (2006) 4.2 SISTEMA WINDOW-BAG DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-705.webp "MASERATI QTP. (2006) 4.2 SENSORI D'URTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-710.webp "MASERATI QTP. (2006) 4.2 CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-711.webp "MASERATI QTP. (2006) 4.2 CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-720.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI CONTROLLO PRESSIONE PNEUMATICI -OPZIONALE- DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-731.webp "MASERATI QTP. (2006) 4.2 STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-732.webp "MASERATI QTP. (2006) 4.2 STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-800.webp "MASERATI QTP. (2006) 4.2 SERVIZI ESTERNI DELL'AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-810.webp "MASERATI QTP. (2006) 4.2 SERVIZI INTERNI AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-820.webp "MASERATI QTP. (2006) 4.2 PRODUZIONE DI ENERGIA E BATTERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-830.webp "MASERATI QTP. (2006) 4.2 FARI ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-831.webp "MASERATI QTP. (2006) 4.2 LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-832.webp "MASERATI QTP. (2006) 4.2 LUCI LATERALI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-839.webp "MASERATI QTP. (2006) 4.2 CONTROLLO DEL SISTEMA DEI FARI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-840a.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: PARTI VANO MOTORE (PAGINA 1-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-840b.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: PARTI VANO MOTORE (PAGINA 2-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-841.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: PARTI DEL CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-842.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: DIFFUSIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-849.webp "MASERATI QTP. (2006) 4.2 GRUPPO AC: CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-850.webp "MASERATI QTP. (2006) 4.2 SERVIZI DEL CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-851.webp "MASERATI QTP. (2006) 4.2 SERVIZI IN GALLERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-852.webp "MASERATI QTP. (2006) 4.2 SERVIZI DI PORTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-853a.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI ALLARME E IMMOBILIZZATORE (PAGINA 1-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-853b.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI ALLARME E IMMOBILIZZATORE (PAGINA 2-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-860a.webp "MASERATI QTP. (2006) 4.2 CAVI PRINCIPALI (PAGINA 1-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-860b.webp "MASERATI QTP. (2006) 4.2 CAVI PRINCIPALI (PAGINA 2-2) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-861.webp "MASERATI QTP. (2006) 4.2 RELÈ, FUSIBILI E CUSTODIE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-870.webp "MASERATI QTP. (2006) 4.2 SISTEMA INSONORIZZATO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-871a.webp "MASERATI QTP. (2006) 4.2 SISTEMA INFOTELEMATICO (PAGINA 1-3) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-871b.webp "MASERATI QTP. (2006) 4.2 SISTEMA INFOTELEMATICO (PAGINA 2-3) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-871c.webp "MASERATI QTP. (2006) 4.2 SISTEMA INFOTELEMATICO (PAGINA 3-3) DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-872.webp "MASERATI QTP. (2006) 4.2 SISTEMA DI RICEZIONE E CONNESSIONE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-900.webp "MASERATI QTP. (2006) 4.2 STRUTTURE ESTERNE ANTERIORI E CARROZZERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-901.webp "MASERATI QTP. (2006) 4.2 STRUTTURE ESTERNE CENTRALI E CORPO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-902.webp "MASERATI QTP. (2006) 4.2 STRUTTURE ESTERNE E CARROZZERIA POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-903.webp "MASERATI QTP. (2006) 4.2 PARTI STRUTTURALI ANTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-904.webp "MASERATI QTP. (2006) 4.2 PARTI STRUTTURALI CENTRALI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-905.webp "MASERATI QTP. (2006) 4.2 PARTI STRUTTURALI POSTERIORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-910.webp "MASERATI QTP. (2006) 4.2 PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-911.webp "MASERATI QTP. (2006) 4.2 PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-912.webp "MASERATI QTP. (2006) 4.2 SENSORI DI PARCHEGGIO -OPTIONAL- DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-913.webp "MASERATI QTP. (2006) 4.2 TIMONIERA E PORTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-914.webp "MASERATI QTP. (2006) 4.2 PROTEZIONI PIANALE E SOTTOSCOCCA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-915.webp "MASERATI QTP. (2006) 4.2 SCUDI, MODANATURE E COPERTURE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-916.webp "MASERATI QTP. (2006) 4.2 SEGNI E SIMBOLI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-917.webp "MASERATI QTP. (2006) 4.2 ADESIVI E TARGHE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-920.webp "MASERATI QTP. (2006) 4.2 COFANO ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-921.webp "MASERATI QTP. (2006) 4.2 COFANO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-922.webp "MASERATI QTP. (2006) 4.2 SPORTELLO E COMANDI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-923.webp "MASERATI QTP. (2006) 4.2 DISPOSITIVO DI APERTURA DEL COFANO ANTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-924.webp "MASERATI QTP. (2006) 4.2 DISPOSITIVO DI APERTURA DEL COFANO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-930.webp "MASERATI QTP. (2006) 4.2 PORTE ANTERIORI: TAPPEZZERIA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-931.webp "MASERATI QTP. (2006) 4.2 PORTE ANTERIORI: DISPOSITIVI DI MOVIMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-932.webp "MASERATI QTP. (2006) 4.2 PORTE POSTERIORI: PANNELLI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-933.webp "MASERATI QTP. (2006) 4.2 PORTE POSTERIORI: DISPOSITIVI DI MOVIMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-934.webp "MASERATI QTP. (2006) 4.2 VETRI E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-935.webp "MASERATI QTP. (2006) 4.2 SPECCHIETTO RETROVISORE INTERNO ED ESTERNO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-940.webp "MASERATI QTP. (2006) 4.2 SEDILI ANTERIORI: PANNELLI DI RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-941.webp "MASERATI QTP. (2006) 4.2 SEDILI ANTERIORI: MECCANICA ED ELETTRONICA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-942.webp "MASERATI QTP. (2006) 4.2 SEDILI POSTERIORI: RIVESTIMENTI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-943.webp "MASERATI QTP. (2006) 4.2 SEDILI POSTERIORI: UNITÀ MECCANICHE ED ELETTRONICHE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-944.webp "MASERATI QTP. (2006) 4.2 RIVESTIMENTI SUI FIANCHI LATERALI E SUL MONTANTE DELL'ABITACOLO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-945.webp "MASERATI QTP. (2006) 4.2 TETTO E VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-946.webp "MASERATI QTP. (2006) 4.2 SOTTO LA MODANATURA DEL LUNOTTO POSTERIORE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-950.webp "MASERATI QTP. (2006) 4.2 MONTAGGIO CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-951.webp "MASERATI QTP. (2006) 4.2 TUNNEL E VANO ACCESSORI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-952.webp "MASERATI QTP. (2006) 4.2 CASSETTI DEL CRUSCOTTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-960.webp "MASERATI QTP. (2006) 4.2 MOQUETTE ABITACOLO PASSEGGERI DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-961.webp "MASERATI QTP. (2006) 4.2 TAPPETINI SUL COFANO DEL BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-962.webp "MASERATI QTP. (2006) 4.2 ISOLAMENTO ACUSTICO IN AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-963.webp "MASERATI QTP. (2006) 4.2 ISOLAMENTI TERMICI IN AUTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-971.webp "MASERATI QTP. (2006) 4.2 TETTO RIMOVIBILE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-000.webp "MASERATI QTP. (2006) 4.2 UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-100.webp "MASERATI QTP. (2006) 4.2 BASAMENTO DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-110.webp "MASERATI QTP. (2006) 4.2 MECCANISMO A MANOVELLA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-111.webp "MASERATI QTP. (2006) 4.2 PARTI AUSILIARIE DELLE CINGHIE DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-120.webp "MASERATI QTP. (2006) 4.2 SCHEMA DELLE PARTI DELLA TESTATA DESTRA")
-4.2-part-diagram-121.webp "MASERATI QTP. (2006) 4.2 TESTATA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-4.2-part-diagram-122.webp "MASERATI QTP. (2006) 4.2 SCHEMA DELLE PARTI DEGLI ALBERI A CAMME PER LA TESTATA DESTRA")
-4.2-part-diagram-123.webp "SCHEMA DELLE PARTI MASERATI QTP. (2006) 4.2 ALBERI A CAMME PER TESTATA CILINDRO SINISTRA")
