031 - Sistema di riscaldamento e raffreddamento

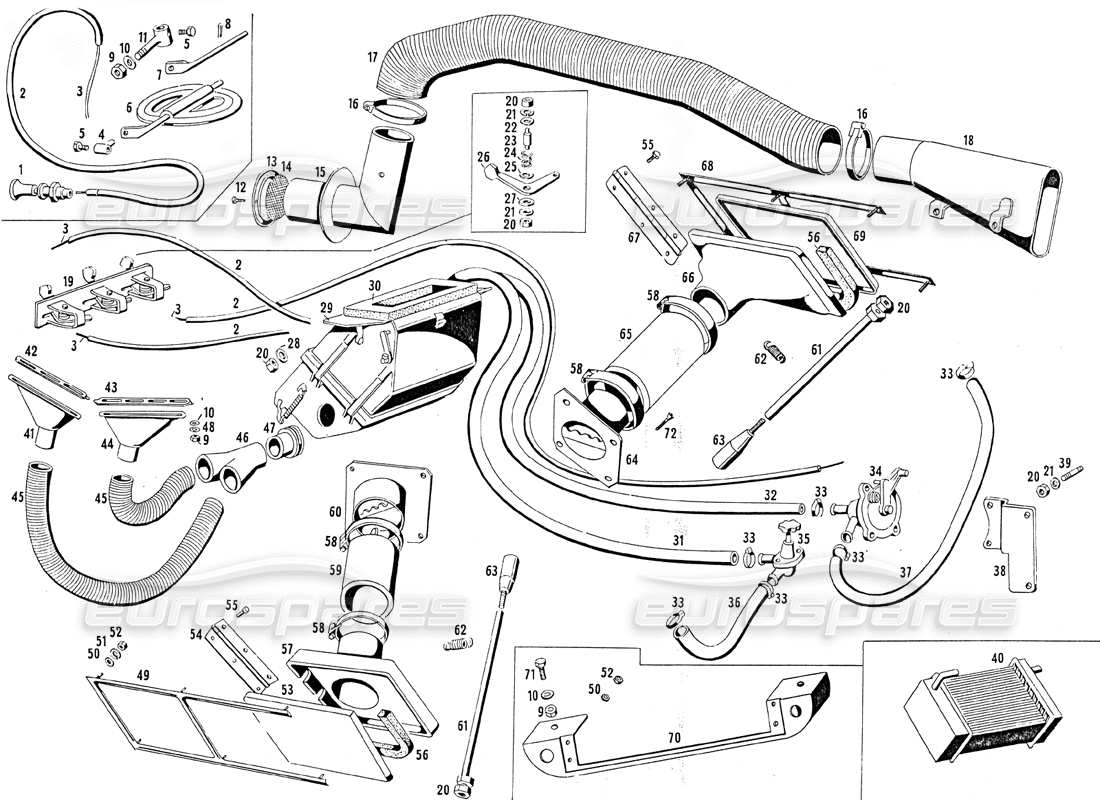

Maserati Mistral 3.7 Heating and Cooling System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109 - BV 57648
Tiretto comando presa aria piedi pilota
# 002
MPN: GFN 57259
GUAINA FLESSIBILE PER DETTO
# 002
MPN: GFN 57259
GUAINA FLESSIBILE COMANDO STARTER
# 002
MPN: GFN 57259
Guaina flessibile comando valvola riscaldatore
# 002
MPN: GFN 57259
Guaina flessibile comando aria riscaldatore
# 003
MPN: FGN 57260
FILO ACCIAIO COMANDO PRESA ARIA PIEDI PILOTA
# 003
MPN: FGN 57260
FILO ACCIAIO COMANDO AVVIAMENTO
# 003
MPN: FGN 57260
Filo acciaio comando aria riscaldatore
# 003
MPN: FGN 57260
Filo acciaio comando valvola acqua riscaldatore
# 004
MPN: 101/7 20373 52315
Niples fissaggio guaina presa aria piedi pilota
# 005
MPN: BNT 50309
BULLONE
# 006
MPN: 109 BV 57245
COMPLESSIVO FARFALLA PRESA ARIA PIEDI PILOTA
# 007
MPN: 109 - BV 57198
Alberino farfalla presa aria piedi pilota
# 008
MPN: CN. 43776
Copiglia per detto
da £1,76
da £1,76
# 009
MPN: DNT 47046
NOCE
da £0,88
da £0,88
Questa parte sostituisce il numero di parte 47046
# 010
MPN: RNT 52530
Rondella
# 011
MPN: 109 BV 57190
FERMO GUAINA COMANDO PRESA ARIA PIEDI PILOTA
# 012
MPN: VNT 57863
VITE
# 013
MPN: 109 - BV 58095
Cornice per griglia presa aria piedi pilota
# 014
MPN: 109 - BV 58094
Griglia sulla presa aria piedi pilota
# 015
MPN: 109 - BV 57197
Tubo a gomito presa aria piedi pilota
# 016
MPN: FRN37835
FASCETTA FISSAGGIO CONDOTTO PRESA ARIA PILOTA
# 017
MPN: TFC 48857
TUBO FLESSIBILE
da £76,66
da £76,66
# 018
MPN: 109 - BV 57200
Presa aria piedi pilota
# 019
MPN: 109 - BV 61484
Gruppo complete leve comando riscaldamento G.D.
# 019
MPN: 109 BV 55960
Gruppo complete leve comando riscaldamento G.S.
Superamento
Superamento
# 020
MPN: DNT 47047
NOCE
# 021
MPN: RSN/32690
Rondella
# 022
MPN: RN54593
Rondella
# 023
MPN: 109 - BV 55957
Alberino fissaggio leva comando riscaldamento
# 024
MPN: 101 20417 48818
PRIMAVERA
# 025
MPN: 101 - 20411 48810
SQUILLO
# 026
MPN: 107 BV 56401
LEVA
# 027
MPN: 107 - BV 55687
SQUILLO
# 028
MPN: RNT 47074
Rondella
# 029
MPN: 109 - BV 56114
Riscaldatore completo Tp. Ipra
# 030
MPN: PRN 56518
Profilato spugnoso tenuta riscaldatore
da £22,02
da £22,02
# 031
MPN: 109 - BV 56383
Tubo mandata acqua dal riscaldatore alia pompa
# 032
MPN: 109 - BV 56382
Tubo mandata acqua dal rubinetto al riscaldatore
# 033
MPN: FRN/37825
FASCETTA Ø 14-20 PER DETTI
# 034
MPN: 101/1 - 20371 48884
Valvola regolatrice acqua calda
# 035
MPN: 101/2 20370 50336
RUBINETTO AUSILIARIO COMANDO RISCALDAMENTO
Superamento
Superamento
# 036
MPN: 109 - BV 56182
Tubo scarico acqua riscaldamento al radiatore
# 037
MPN: 109 - BV 61990
Tubo presa acqua dalla testa alla valvola riscaldamento
# 038
MPN: 101 - 20374 48862
SUPPORTO
# 039
MPN: PN 49773
PERNO FILETTATO
# 040
MPN: 109 - BV 62128
Radiatore riscaldatore Ipra
# 041
MPN: 109 - BV 55947
diffusore aria al parabrezza (piccolo)
# 042
MPN: 109 - BV 56557
Feritoia sul cruscotto per diffusore aria parabrezza (piccolo)
# 043
MPN: 109 - BV 56433
Feritola sul cruscotto per diffusore aria parabrezza (grande)
# 044
MPN: 109 - BV 55945
DIFFUSORE
# 045
MPN: TFC 48873
Tubo cartone flessibile Ø 40 X 400 per detto
# 046
MPN: 109 - BV 56245
UNIONE
# 047
MPN: 109 - BV 56243
Bocchetta raccordo mandata aria agli sbrinatori
# 048
MPN: RSN 3 2 4 9 7
Rondella
# 049
MPN: 109 - BV 57239
Cornice presa aria laterale destra
# 052
MPN: DNT 47446
NOCE
# 053
MPN: 109 - BV 56706
COPERTINA
# 054
MPN: 109 - BV 57041
Cerniera presa aria laterale destra
# 056
MPN: PRN 59041
PROFILATO 10X10 TENUTA PRESA ARIA LATERALE
# 057
MPN: 109 - BV 57076
Condotto vantilazione laterale destro
# 058
MPN: FRN37835
FASCETTA FISSAGGIO CONDOTTI PRESA ARIA LATERALE
# 059
MPN: 109 - BV 58104
Condotto gomma presa aria laterale destro
# 060
MPN: 109 - BV 57135
Complessivo flangia e manicotto presa aria laterale destro
# 061
MPN: 109 - BC 60346
Asta comando presa aria laterale sinistra
# 061
MPN: 109 - BC 62763
Asta comando presa aria laterale destra
# 062
MPN: 109 - BV 57113
PRIMAVERA
# 063
MPN: 109 - BC 57049
Pomello per asta comando apertura presa aria laterale
# 064
MPN: 109 - BV 57091
Complessivo flangia e manicotto presa aria laterale sinistro
# 065
MPN: 109 - BV 60019
Condotto gomma presa aria laterale sinistro
# 066
MPN: 109 - BV 57077
Condotto ventilazione laterale sinistro
# 067
MPN: 109 - BV 60336
Cerniera presa aria laterale sinistra
# 068
MPN: 109 - BV 57312
topi presa aria laterale sinistra ........
# 069
MPN: 109 - BV 56715
perchè presa aria laterale sinistra.......
# 070
MPN: 109 - BC 56579
SUPPORTO
# 070
MPN: 109 - BC 57735
SUPPORTO
# 070
MPN: 109 - BP 62126
SUPPORTO
# 070
MPN: 109 - BP 62127
SUPPORTO
# 071
MPN: BNT/47370
BULLONE
da £3,36
da £3,36
Questa parte sostituisce il numero di parte 47370
# 072
MPN: VNT 49217
VITE
