029 - Sistema di aria condizionata

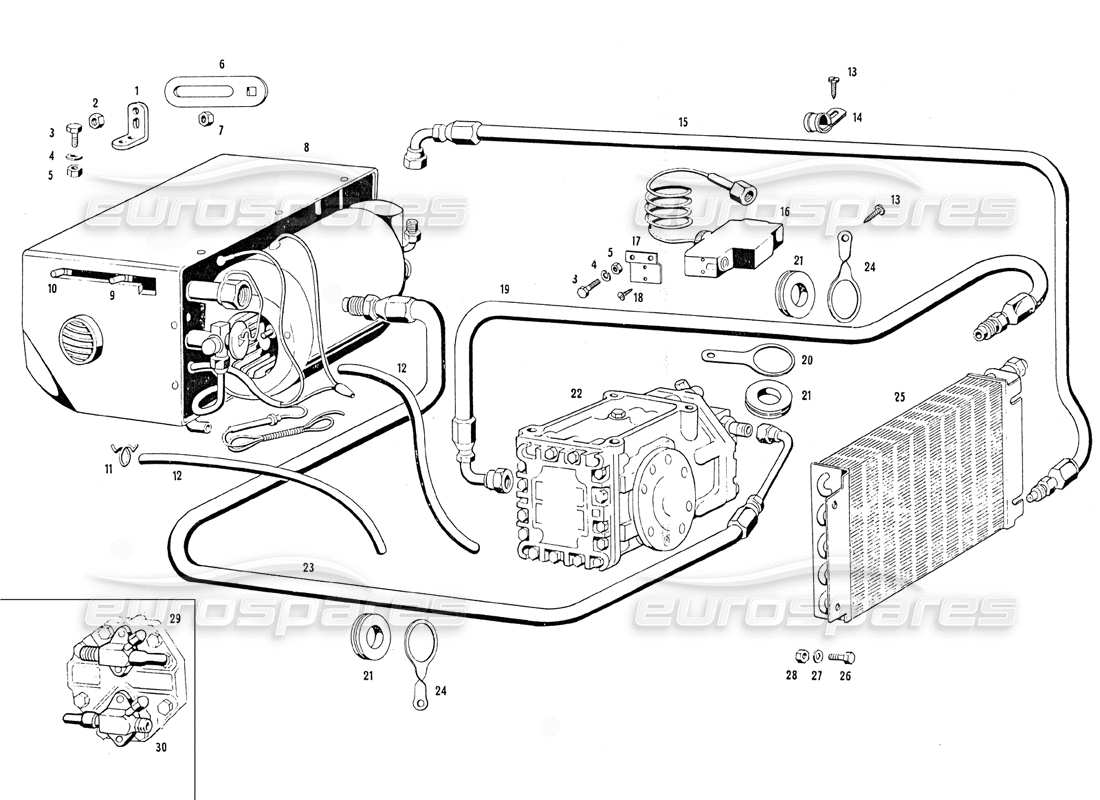

Maserati Mistral 3.7 Air Conditioning System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 107 BR 58253
STAFFA/SUPPORTO
# 002
MPN: DNT 58258
NOCE
# 003
MPN: BNT/47370
BULLONE
da £3,32
da £3,32
Questa parte sostituisce il numero di parte 47370
# 004
MPN: RSN 38497
Rondella
# 006
MPN: 107 BR 58249
STAFFA/SUPPORTO
# 007
MPN: DNT 58259
NOCE
# 008
MPN: 107 - BR 57042
Scatola evaporatore
# 009
MPN: VNT 58256
VITE
# 010
MPN: BNT 58255
BULLONE
# 011
MPN: FRN 58246
Fascetta Ø 17 per fissaggio tubo scarico evaporatore
# 012
MPN: MN47322
TUBO SCARICO EVAPORATORE Ø 12X18.
# 013
MPN: VNT 58239
VITE
# 014
MPN: FRN 58238
Fascetta fissaggio tubo dal condensatore all'evaporatore
# 015
MPN: 107 - BR 57355
Tubo Ø 3/8 dal condensatore all'ascensore
# 016
MPN: 101 /9 BR 58097
Pressostato
# 017
MPN: 107 - BR 57772
Piastrino sostegno pressostato
# 018
MPN: VNT 49217
VITE
# 019
MPN: 107 - BR 57354
Tubo Ø 1/2 dal compressore al condensatore
# 020
MPN: 107 - BR 58240
Lamierino per passafilo guida tubo 5/8 fissato al compressore
# 021
MPN: PFN 55212
GOMMINO
# 022
MPN: 107 BR 54023
COMPRESSORE
# 023
MPN: 107 BR 57352
TUBO Ø 5/8 DAL COMPRESSORE ALL'EVAPORATORE
# 024
MPN: 54/5326/53287
LAMIERINO PER PASSALO GUIDA TUBO 1/2 FISSATO AL TELAIO
# 024
MPN: 54/5326/53287
LAMIERINO PER PASSAFILO GUIDA TUBO 5/8 FISSATO AL COPERCHIO TESTA
# 025
MPN: 107 BR 57308
CONDENSATORE
# 026
MPN: BNT57199
BULLONE
# 028
MPN: DNT 47446 107
NOCE
# 029
MPN: BR 58267
Valvola attacco tubo 5/8
# 030
MPN: 107 - BR 58263
Valvola attacco tubo 1/2
