025 - SERBATOIO DI CARBURANTE

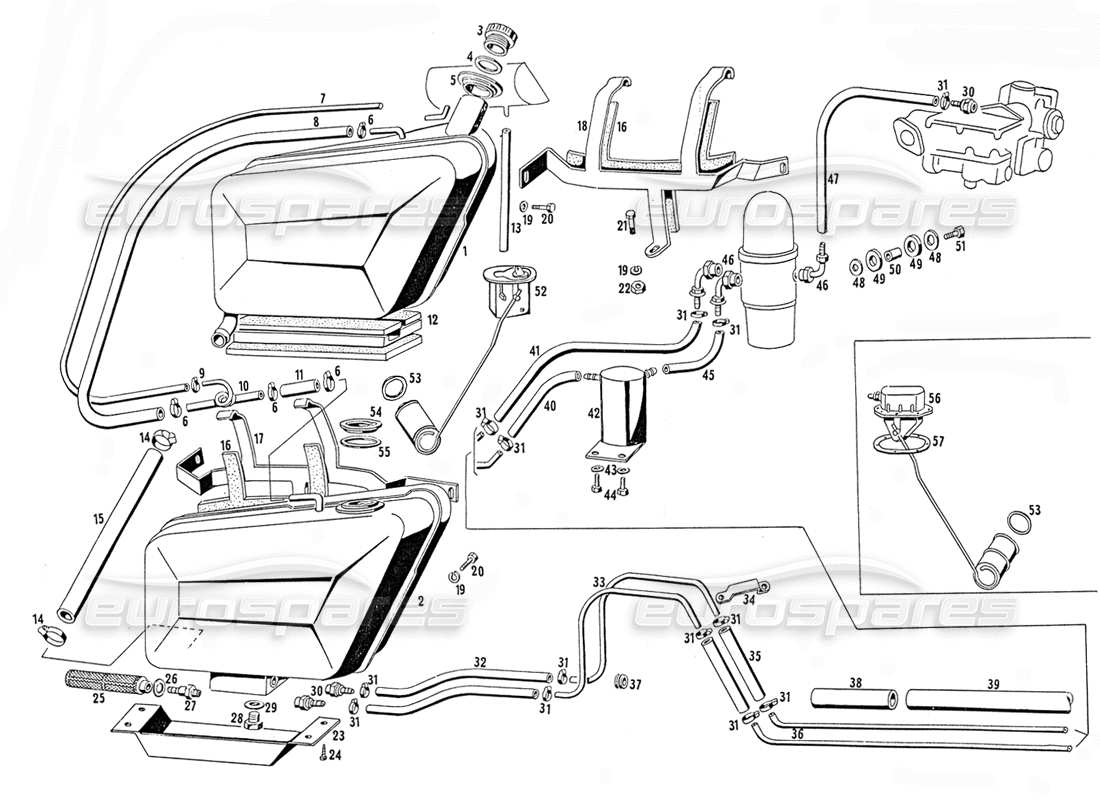

Maserati Mistral 3.7 Fuel Tank Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109 CS 56226
SERBATOIO CARBURANTE SINISTRO
# 002
MPN: 109 CS 56227
Serbatoio carburante destro con galleggiante innesto normale
# 002
MPN: 109 CS 59673
Serbatoio carburante lato destro
# 003
MPN: TN 33881
Tappo a vite per bocchettone serbatoio introduzione benzina
# 004
MPN: COM 50656
Gommino Ø 44 X 50 per detto
# 005
MPN: 109 - CS 56171
UNIONE
# 006
MPN: FRN/37825
FASCETTA TO FISSAGGIO MANICOTTI SFIATO SERBATOI
# 007
MPN: TPN54978
TUBO PLASTICA 4,5 X 7X 1500 SCARICO GAS BENZINA DALLO SFIATO
# 008
MPN: MN 54997
Tradurre......
# 009
MPN: FRN57766
Tradurre......
# 010
MPN: 101/9 - CS 55345
SFIATO PER SERBATOIO BENZINA
# 011
MPN: MN 54997
Tradurre......
# 012
MPN: 109 - CS 59681
TASSELLO PER SERBATOIO BENZINA SINISTRO
# 013
MPN: MN 54997
Tradurre......
# 014
MPN: FRN/37825
FASCETTA TO FISSAGGIO MANICOTTO COLLEGAMENTO SERBATOI
# 015
MPN: MN 54893
Manicotto Ø 30 X 36 X 1150 collegamento serbatoi
# 016
MPN: 109 - CS 57258
Feltro sulla staffa fissaggio serbatoio benzina
# 017
MPN: 109 - CS 57256
STAFFA/SUPPORTO
# 018
MPN: 109 - CS 57257
STAFFA/SUPPORTO
# 019
MPN: RSN 3 2 6 3 5
Rondella
# 020
MPN: BN 47475
BULLONE
# 021
MPN: BNT 47018
BULLONE
# 022
MPN: DNT. 47031
NOCE
# 023
MPN: 109 - CS 58413
Protezione vaschetta serbatoio
# 024
MPN: VNT 49217
VITE
# 025
MPN: 101/9 CS 54666
FILTRO BENZINA NELLA VASCHETTA PESCAGGIO BENZINA
# 026
MPN: GN 42034
GUARNIZIONE O SIGILLO
# 027
MPN: VRN 55082
VITE
# 028
MPN: TN 45851
Tradurre......
# 029
MPN: GN 56653
GUARNIZIONE O SIGILLO
# 030
MPN: RMN 54781
UNIONE
# 031
MPN: FRN/37825
FASCETTA FISSAGGIO MANICOTTI BENZINA
# 032
MPN: MN 54780
MANICOTTO 15,85 X 9,52 X 500 DAL SERBATOIO AI Tubi-DI RAME
Questa parte sostituisce il numero di parte 54780
# 033
MPN: TRN 59965
Tubo rame Ø 10 X 8 X 900 collegamento manicotti arrivo serbatoi
# 034
MPN: 101/9 - CS 54994
FASCETTA TENUTA Tubi BENZINA AL TELAIO
# 035
MPN: MN 54780
MANICOTTO 15,85 X 9,52 X 230 COLLEGAMENTO Tubi DI RAME
Questa parte sostituisce il numero di parte 54780
# 036
MPN: TRN 59965
TUBO RAME 10 X 8 X 1710 COLLEGAMENTO MANICOTTO SULLA POMPA
# 037
MPN: PFN/50304
GOMMINO
# 038
MPN: MN 52828
Tubo gomma protezione Tubi rame
# 039
MPN: MN 52827
Tubo gomma protezione Tubi rame
# 040
MPN: MN 54780
MANICOTTO 9,52 X 15,85 X 380 DAL TUBO DI RAME AL SEPARATORE
Questa parte sostituisce il numero di parte 54780
# 041
MPN: MN 54780
MANICOTTO 9,52X 15,85 X 600 DAL TUBO DI RAME ALLA POMPA
Questa parte sostituisce il numero di parte 54780
# 042
MPN: 109 - CS 56373
Separatore acqua benzina completo
# 043
MPN: RSN 3 2 6 3 5
Rondella
# 044
MPN: BNT 47018
BULLONE
# 045
MPN: MN 54780
MANICOTTO 9,52 X 15,85 X 140 DAL SEPARATORE ALLA POMPA
Questa parte sostituisce il numero di parte 54780
# 046
MPN: RMN/52448
UNIONE
# 047
MPN: MN 54780
MANICOTTO 9,52 X 15,85 X 650 DALLA POMPA AL DISTRIBUTORE
Questa parte sostituisce il numero di parte 54780
# 048
MPN: RN 52510
Rondella
# 049
MPN: COM 52625
Gommino 15 X 30 X 7 per detto
# 050
MPN: COM 52624
Gommino 10 X 15 X 17 per detto
# 051
MPN: BNT 57391
BULLONE
# 052
MPN: 101/10 - CS 58146
Reostato con galleggiante per livello benzina cono fiss. a baionetta
# 053
MPN: COM 56661
Gommino Ø 24 X 27 X 32 X 3 sul galleggiante benzina
# 054
MPN: 107CS58982
GHIERA FISSAGGIO REOSTATO CON GALLEGGIANTE
# 055
MPN: 15318239
Guarnizione mittente
# 056
MPN: 101/9 - CS 55058
Reostato con galleggiante livello benzina fissaggio normale
# 057
MPN: 16089/48798
GUARNIZIONE O SIGILLO
