024 - Controllo del freno

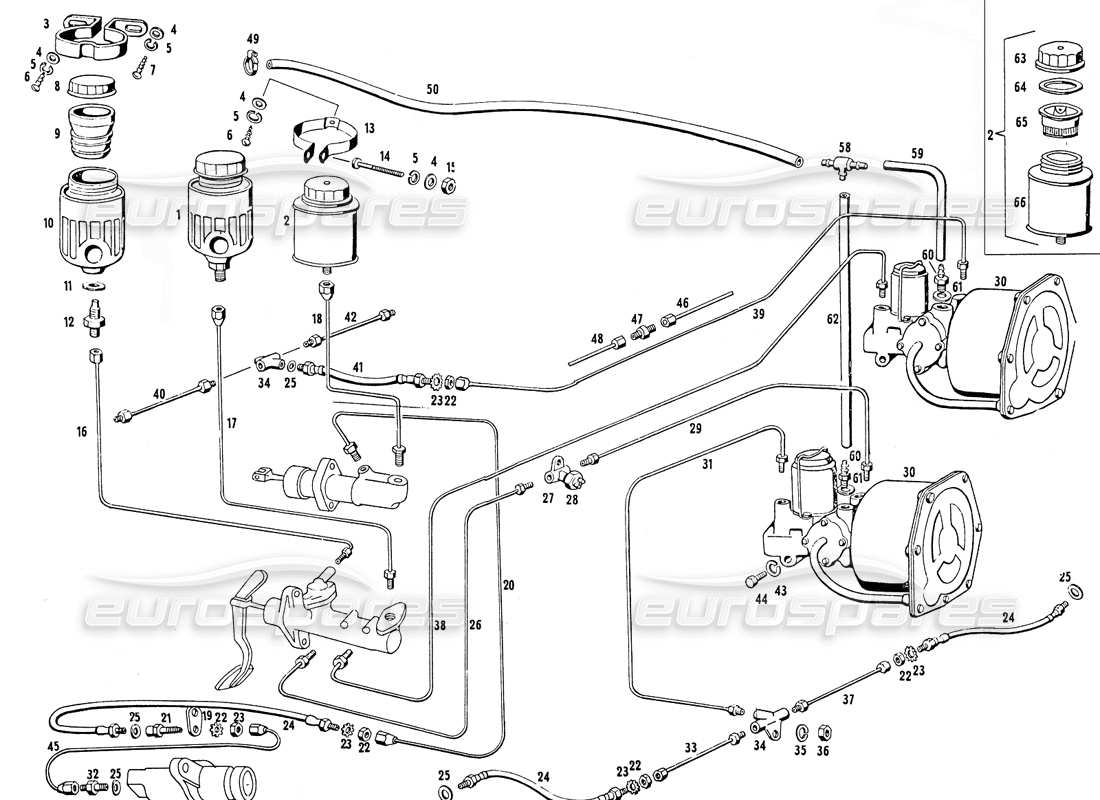

Maserati Mistral 3.7 Brake Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 107 - FC 56067
Serbatoio olio per pompa freni
# 002
MPN: 107 FC 56068
SERBATOIO OLIO PER POMPA FRIZIONE
# 003
MPN: 107 FC 58709
Fascetta tenuta serbatoio olio freni
# 004
MPN: RNT 52530
Rondella
# 005
MPN: RSN 3 2 4 9 7
Rondella
# 006
MPN: BNT57199
BULLONE
# 007
MPN: BNT 61053
BULLONE
# 008
MPN: 107 - FC 58710
COPERTINA
# 009
MPN: 107 FC 58711
SOFFIETTO SERBATOIO OLIO FRENI
# 010
MPN: 107 - FC 58712
Corpo serbatoio olio freni
da £183,75
da £183,75
# 011
MPN: RN 58713
Rondella
# 012
MPN: VRN 58714
UNIONE
# 013
MPN: 15016/48339
FASCETTA FLSSAGGIO SERBATOIO FRIZIONE
# 014
MPN: VNT 49515
VITE
# 015
MPN: DNT 47046
NOCE
Questa parte sostituisce il numero di parte 47046
# 016
MPN: 109 FC 55798
TUBO DAL SERBATOIO OLIO ALLA POMPA FRENI ANTERIORI
# 016
MPN: 109 FC 57873
TUBO DAL SERBATOIO OLIO ALLA POMPA FRENI ANTERIORI GUIDA DESTRA
# 017
MPN: 109 - FC 57874
Tubo dal serbatoio olio alla pompa freni posteriori guida destra
# 017
MPN: 109 FC 55798
Tubo dal serbatoio olio alla pompa freni posteriori
# 018
MPN: 109 - FC 57877
Tubo dal serbatoio olio alla pompa frizione guida destra
# 018
MPN: 109 - FC 58237
Tubo dal serbatoio olio alla pompa frizione
# 019
MPN: 109 - FC 57056
Piastrino sul cambio S-5-17 tenuta flessibile comando frizione
# 019
MPN: 109 - FC 60497
Piastrino sul cambio S-5-20 tenuta flessibile comando frizione
# 020
MPN: 109 - FC 55806
Tubo dalla pompa frizione al piastrino tenuta flessibile
# 020
MPN: 109 - FC 57878
Tubo dalla pompa frizione al piastrino tenuta flessibile per guida a destra
# 021
MPN: VRN 57055
VITE
# 022
MPN: DN 46448
NOCE
# 023
MPN: RDI 48337
Rondella
# 024
MPN: 15198 48346
TUBO FLESSIBILE
# 025
MPN: GN/46445
GUARNIZIONE O SIGILLO
# 026
MPN: 108 - FC 55439
Tubo dalla pompa freni al 3 vie stop
# 026
MPN: 109 - FC 57875
Tubo dalla pompa freni anteriori al 3 vie stop guida destra
# 027
MPN: 15188 46964
UNIONE
# 028
MPN: 15194/48343
INTERRUTTORE IDRAULICO PER LUCI ARRESTO STOP
# 029
MPN: 109 - FC 55799
Tubo dal 3 vie stop al servo circuito anteriore
# 030
MPN: 15170/48344
Servo freno per circuito freni anteriori e posteriori
# 031
MPN: 109 - FC 55800
Tubo dal servo circuito anteriore al 3 vie sulla traversa
# 032
MPN: VRN 52347
VITE
# 033
MPN: 109 - FC 56061
Tubo dal 3 vie sulla traversa al flessibile anteriore destro
# 034
MPN: 15190/48347
UNIONE
# 035
MPN: RSN 3 2 6 3 5
Rondella
# 036
MPN: DNT. 47031
NOCE
# 037
MPN: 109 - FC 55801
Tubo dal 3 vie sulla traversa al flessibile anteriore sinistro
# 038
MPN: 109 - FC 55802
Tubo dalla pompa freni al servo freno circuito posteriore
# 038
MPN: 109 - FC 57876
Tubo dalla pompa freni al servo circuito posteriore guida destra
# 039
MPN: 109 - FC 55803
Tubo dal servo circuito posteriore al flessibile sul ponte (solo 109)
# 040
MPN: 101/10 - FC 59658
Tubo dal 3 vie sul ponte al caliper posteriore destro dalla vett. N² 554 in poi
# 040
MPN: 109 - FC 55804
Tubo dal 3 vie sul ponte al caliper posteriore destro
# 041
MPN: 15134/48336
TUBO FLESSIBILE
# 042
MPN: 109 - FC 55805
fubo dal 3 vie sul ponte al caliper posteriore sinistro
# 042
MPN: 109/A - FC 61508
Tubo dal 3 vie sul ponte al caliper posteriore sinistro dalla vett. N° 554 in poi
# 043
MPN: RSN/33112
Rondella
da £1,74
da £1,74
# 044
MPN: BN 46444
BULLONE
# 045
MPN: 109 - FC 57057
Tubo dal flessibile alla pompa secondaria frizione con cambio S-5-17
# 045
MPN: 109 - FC 60725
Tubo dal flessibile alla pompa secondaria frizione cambio S-5-20
# 046
MPN: 109/A - FC 61506
Tubo dal servo circuito posteriore al raccordo intermedio
# 048
MPN: 109/A - FC 61507
Tubo dal raccordo intermedio al flessibile sul ponte dalla vett. N° 554 sino vett. N° 630
# 048
MPN: 109/A - FC 61638
Tubo dal raccordo intermedio al flessibile sul ponte dalla vett. N° 554 sino vett. N° 630
# 050
MPN: MN 54780
MANICOTTO Ø 10 X 1200 COLLEGAMENTO DEPRESSIONE DAL COLLETTORE ASPIRAZIONE AL 3 VIE SERVO
Questa parte sostituisce il numero di parte 54780
# 053
MPN: RMN 54867
UNIONE
# 059
MPN: MN 54780
MANICOTTO Ø 10 X 180 COLLEGAMENTO DEPRESSIONE 3 VIE CON SERVO FRENI POSTERIORI
Questa parte sostituisce il numero di parte 54780
# 060
MPN: 101/9 - FC 55306
Valvola di non ritorno sui servo arrive depressione
# 061
MPN: GN 46636
GUARNIZIONE O SIGILLO
# 062
MPN: MN 54780
MANICOTTO Ø 10 X 180 COLLEGAMENTO DEPRESSIONE 3 VIE CON SERVO
Questa parte sostituisce il numero di parte 54780
# 063
MPN: 107 FC 58725
COPERTINA
# 064
MPN: 108 - FC 58726
GUARNIZIONE O SIGILLO
# 065
MPN: 109 - FC 58727
Vaschetta filtrante nel serbatoio olio frizione
# 066
MPN: 110 - FC 58728
Corpo serbatoio olio frizione
