027 - Serbatoio e pompa del carburante

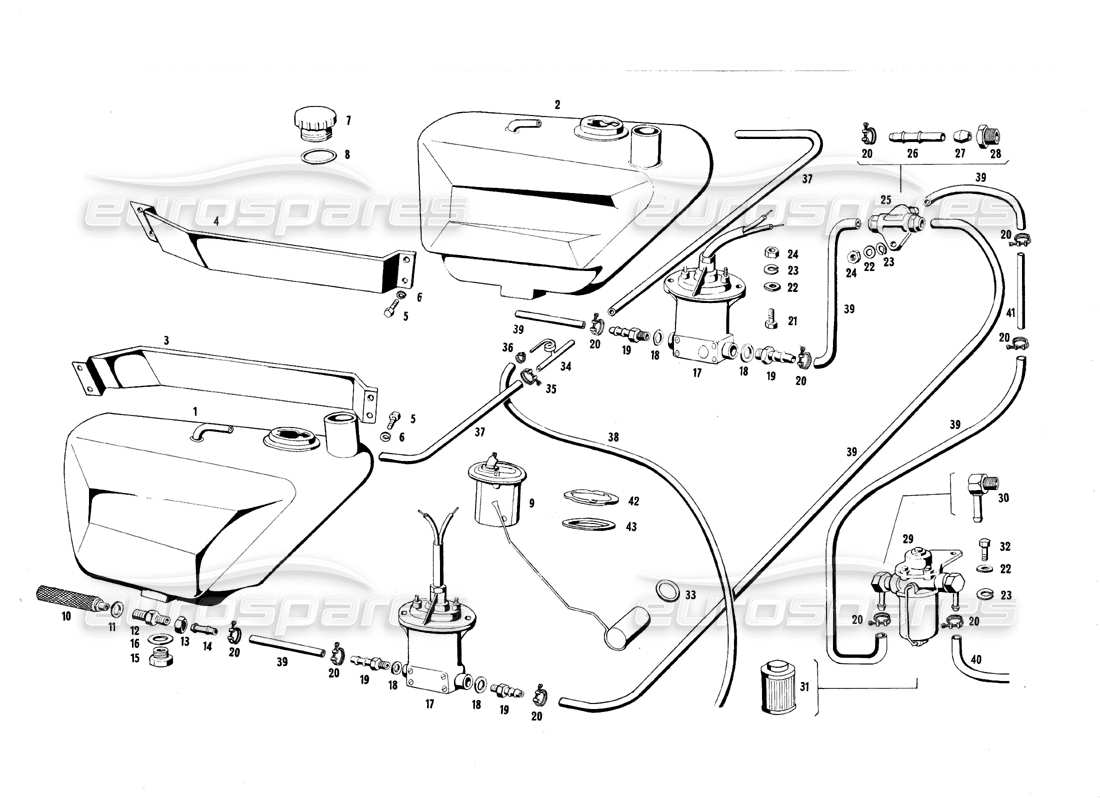

Maserati Mexico Fuel Tank And Pump Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
107CS54024
SERBATOIO BENZINA DESTRO
#
002
MPN:
107 CS 54025
SERBATOIO BENZINA SINISTRO
#
003
MPN:
107 CS 57173
STAFFA PER FISSAGGIO SERBATOIO DESTRO
#
004
MPN:
107 CS 57174
STAFFS PER FISSAGGIO SERBATOIO SINISTRO
#
005
MPN:
BNT 47017
Tradurre......
#
006
MPN:
RSN 3 2 6 3 5
Tradurre......
#
007
MPN:
TN 33811
Tappo normale per bocchettone introduzione benzina
#
008
MPN:
GOM 50656
GOMMINO NORMALE PER TAPPO BOCCHETTONE
#
009
MPN:
107 CS 54804
INDICATORE DI LIVELLO
#
010
MPN:
101/9 CS 54666
FILTRO BENZINA NELLA VASCHETTA DI PESCAGGIO
#
011
MPN:
GN 42034
GUARNIZIONE 20X30X1 PER VITE A RACCORDO
#
012
MPN:
VRN 55082
VITE A RACCORDO 3/8X20X1,5X31 NELLA VASCHETTA PESCAGGIO BENZINA
#
013
MPN:
DR52451
Dado a raccordo Ø 3/8 per vite
#
014
MPN:
RMN 57268
RACCORDO A MANICOTTO SULLA VASCHETTA PESCAGGIO BENZINA
#
015
MPN:
TN 45851
Tappo Ø 14X1,5X5 per vaschetta di pescaggio benzina
#
016
MPN:
GN/35701
Tradurre......
#
017
MPN:
107 CS 56790
POMPA BENZINA
#
018
MPN:
GN 56564
GUARNIZIONE 17X22X1,5 PER RACCORDO SULLA POMPA
#
019
MPN:
RMN56563
RACCORDO E MANICOTTO SULLE POMPE
#
020
MPN:
FRN 57019
Fascetta Ø 14 per fissaggio manicotti alimentazione benzina
#
021
MPN:
BNT 47351
Tradurre......
#
022
MPN:
RNT 47074
Tradurre......
#
022
MPN:
RNT 47074
Tradurre......
#
022
MPN:
RNT 47074
Tradurre......
#
023
MPN:
RSN/32690
RONDELLA SPACCATA PER RACCORDO A 3 VIE
#
023
MPN:
RSN/32690
RONDELLA SPACCATA PER FILTRO REGOLATORE BENZINA
#
023
MPN:
RSN/32690
Tradurre......
#
024
MPN:
DNT 47047
Tradurre......
#
024
MPN:
DNT 47047
Tradurre......
#
025
MPN:
107CS56189
Raccordo a 3 vie con valvola di non ritorno
#
026
MPN:
RMN56115
Raccordo manicotto 7X9 sul raccordo a 3 vie
#
027
MPN:
RC 56116
Tradurre......
#
028
MPN:
DR56117
Dado a raccordo 1 /2X20 per raccordo a 3 vie
#
029
MPN:
107CS56400
Filtro regolatore benzina
#
030
MPN:
107 CS 58399
RACCORDO COMPLETO PER FILTRO REGOLATORE BENZINA
#
031
MPN:
006223974
ELEMENTO FILTRANTE COMPLETO PER REGOLATORE BENZINA
#
032
MPN:
BNT 54585
Tradurre......
#
033
MPN:
GOM56661
GOMMINO 24X27X32X3 MONTATO SUL GALLEGGIANTE
#
034
MPN:
101/9 - CS 55345
SFIATO PER SERBATOIO BENZINA
#
035
MPN:
FRN57767
Fascetta Ø 22 per fessura. tubo unione serbatoi con sfiato
#
036
MPN:
FRN57766
Fascetta Ø 6 dallo sfiato al serbatoio
#
037
MPN:
MN 54997
Manicotto Ø 16X2000 per unione sfiato serbatoi
#
038
MPN:
TPN54978
Tubo di plastica Ø 4X6X1200 per scarico gas benzina dallo sfiato
#
039
MPN:
MN56118
MANICOTTO Ø 7X12X400 PER TUBAZIONE DAL SERBATOIO ALLE POMPE
#
039
MPN:
MN56118
Manicotto per collegamento dalla pompa destra al raccordo a 3 vie
#
039
MPN:
MN56118
MANICOTTO Ø 7X12X950 DAL RACCORDO E 3 VIE AL TUBO DI RAME
#
039
MPN:
MN56118
MANICOTTO Ø 7X12X500 DAL TUBO DI RAME AL FILTRO
#
039
MPN:
MN56118
MANICOTTO Ø 7X12X2300 PER COLLEG. DALLA POMPA SINISTRA AL 3 VIE
#
040
MPN:
MN52135
Manicotto Ø 9X14X500 dal filtro ai carburatori
#
041
MPN:
107CS56640
Tubo di rame per alimentazione benzina Ø 8X6X3500
#
042
MPN:
107CS58982
Ghiera per fissaggio indicatore di livello sul serbatoio
#
043
MPN:
107CS58983
Guarnizione per indicatore di livello
