023 - Sistema di frenata

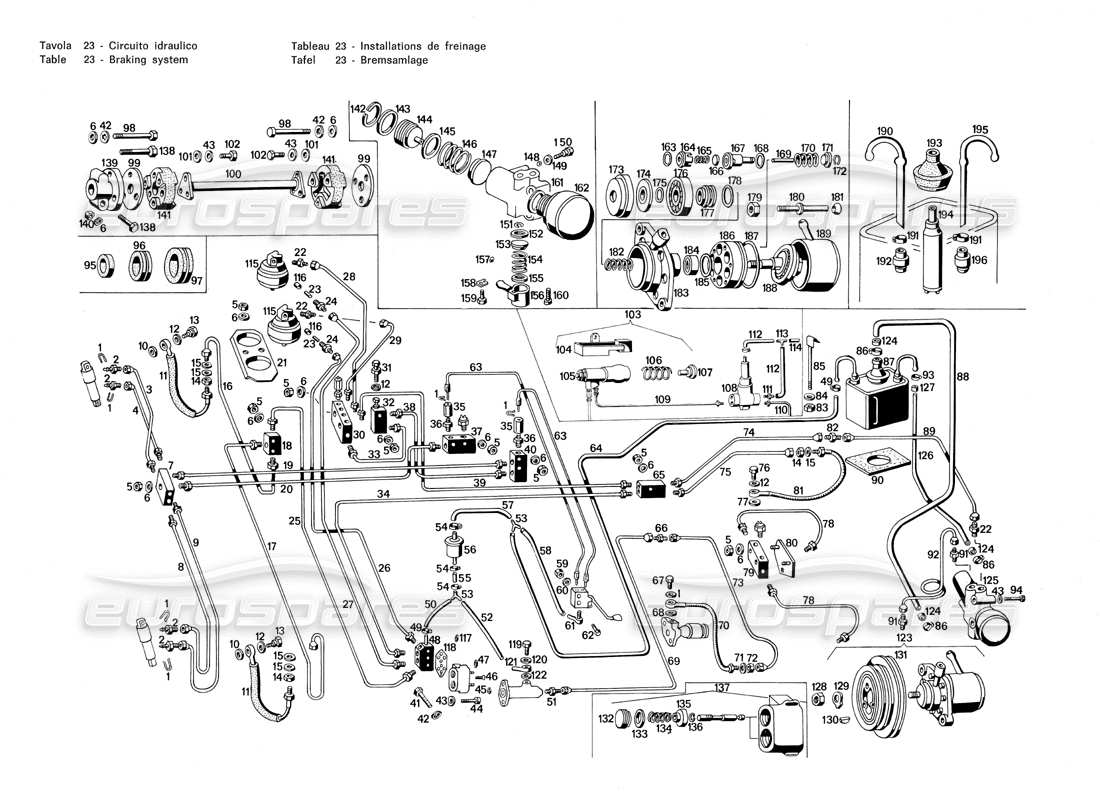

Maserati Merak 3.0 Braking System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 117 Fl 73325
FORCHETTA
# 002
MPN: VRN 72227
VITE
# 003
MPN: 122 FC 76925
Tubo bundy dal doppio 3 vie fari at cilindro faro destro L = 720
# 004
MPN: 122 FC 76906
Tubo bundy dal doppio 3 vie fari at cilindro faro destro L = 640
# 005
MPN: DST 68045
NOCE
# 006
MPN: RNT 6701,1
Rondella
# 007
MPN: 117 Fl 74647
Doppio raccordo a 3 vie per collegamento cilindri alzafari
# 008
MPN: 112 FC 67805
Tubo bundy dal doppio 3 vie fari al cilindro faro sinistro L = 1160
# 009
MPN: 122 FC 76924
Tubo bundy dal doppio .3 vie fari at cilindro faro sinistro L = 1080
# 010
MPN: GN 77875
GUARNIZIONE O SIGILLO
# 011
MPN: FI 73127
TUBO FLESSIBILE
da £156,52
da £156,52
# 012
MPN: GN 67834
GUARNIZIONE O SIGILLO
# 013
MPN: VRN 77877
VITE
# 014
MPN: DNT 46448
NOCE
# 015
MPN: RDI 48337
Rondella
# 016
MPN: 117 FC 74232
TUBO BUNDY DAL 3 VIE FRENI ANTERIORI AT CALIPER DESTRO L = 970
# 017
MPN: 117 FC 74233
TUBO BUNDY DAL 3 VIE FRENI ANTERIORI AT CALIPER SINISTRO L = 950
# 018
MPN: 1,17 FI 72216
UNIONE
# 019
MPN: 122 FC 76907
Tubo bundy dal raccordo a 3 vie sul tunnel a doppio 3 vie fari L = 1230
# 020
MPN: 122 FC 74906
Tubo bundy dal doppio 3 vie luci posizione al doppio 3 vie fari L = 1170
# 021
MPN: 117 Fl 72406
PIASTRA FISSAGGIO ACCUMULATORI FRENI ANTERIORI E POSTERIORI
# 023
MPN: 117 Fl 75272
Tubo per collegamento accumulatori. Freni
# 025
MPN: 122 FC 77570
Tubo bundy dal ripartitore pompa al 3 vie freni anteriori L = 320.
# 026
MPN: 107 FC 55441
Tubo bundy dall'accumul, freni poster. al ripartitore sulla pompa L = 370
# 027
MPN: 122 FC 76974
Tubo bundy dall'accumulatore freni al ripartitore sulla pompa L = 510
# 028
MPN: 117 FC 74246
TUBO BUNDY DAL RIPART. A 5 VIE ALL'ACCUMULATORE FRENI ANTERIORI L = 330
# 029
MPN: 122 FC 76975
Tubo bundy dal ripart. a 5 vie all'accumulatore freni posteriori L = 190
# 030
MPN: 117 Fl 72215
UNIONE
# 031
MPN: 117 Fl 74:731
Spillo completo per rubinetto esclusione servizi
# 032
MPN: 117 FI 73844
Rubinetto completo per esclusione circolazione circuito servizi idraulici
# 033
MPN: 122 FC 77571
Tubo bundy dal ripartitore a 5 vie at rubinetto servizi L = 200
# 034
MPN: 117 FC 76343
TUBO BUNDY DALLA GIUNZIONE SUL TUNNEL AT RIPARTITORE POMPA FRENI L = 16301
# 035
MPN: 117 Fl 73661
UNIONE
# 036
MPN: VRN 738165
VITE
# 037
MPN: 117 Fl 74725
UNIONE
# 038
MPN: 115 FC 64899
TUBO BUNDY DAL RUBINETTO SERVIZI AL RACCORDO A ,3 VIE SUL TUNNEL L = 630
# 039
MPN: 122 FC 76973
Tubo bundy dalla giunzione sul tunnel al ripartitore a 5 vie L = 1570
# 040
MPN: 122 Fl 76928
UNIONE
# 041
MPN: BNT 72497
BULLONE
# 042
MPN: RDI53899
Rondella
# 043
MPN: RNT 60333
Rondella
# 044
MPN: BNT 364012
BULLONE
# 045
MPN: 12,2 Fl 774011
GUARNIZIONE O SIGILLO
# 046
MPN: VN 42095
VITE
# 047
MPN: SVT 56867
Sottovite per fissaggio superiore pompa freni
# 048
MPN: 122 Fl 78280
Ripartitore multiplo per collegamento pompa freni
# 049
MPN: FRN 74510
FASCETTA PER TUBO SCARICO POMPA FRENI E RITORNO OLIO Ø 112
# 050
MPN: MN 73374/400
Manicotto dalla pompa freni at 3 vie mandata serbatoio recupero olio Ø 5X12X4,00
# 051
MPN: VRN 76148
VITE
# 052
MPN: MN 73374/130
Manicotto dal 3 vie scarico al la pompa primaria frizione Ø 5 X 12 X 130
# 053
MPN: RMN 731621
UNIONE
# 054
MPN: FRN 68934
FASCETTA PER MANICOTTO SUL SERB. RECUPERO. OLIO E SUL 3 VIE RACCORDI SCAR
# 055
MPN: MN 60008/0060
Manicotto dal 3 vie cicatrice. pompa freni al serbo. recuperare. olio Ø 8 X 15 X 60
# 057
MPN: MN 6010108/0350
Manicotto dal serbatoio recupero olio frizione at 3 vie mandata scarico al serbatoio Ø 8 X 15,x 350
# 058
MPN: MN 73374/0300
Manicotto dal distrib. alzata fari al 3 vie mand. cicatrice. olio Ø 5 X 12 X 300
# 059
MPN: DNT/62557
NOCE
# 060
MPN: RDI 58543
Rondella
# 061
MPN: RMN 73382
UNIONE
# 062
MPN: BNT 74727
BULLONE
# 063
MPN: 117 Fl 73864
TUBO FLESSIBILE
# 063
MPN: GN 37911
GUARNIZIONE O SIGILLO
# 064
MPN: MN 73374/3500
Manicotto a richiesta. dal 3 vie distrib. fari in serbo. olio Ø 5X 12 X3500
# 065
MPN: 122 Fl 76862
Doppio raccordo a 2 vie sul tunnel
# 066
MPN: VRN 7,6223
VITE
# 067
MPN: VRN 77827
VITE
# 069
MPN: 122 FC 77572
Tubo bundy dalla pompa prim. crespo. al raccordo int. sul tunnel L = 1210
# 070
MPN: 122 Fl 78460
TUBO FLESSIBILE
da £205,22
da £205,22
# 071
MPN: RDI 55639
Rondella
# 072
MPN: DN 73372
NOCE
# 073
MPN: 122 Fl 790168
Tubo bundy dal raccordo interterm. sul tunnel al fles. pompa crespo. L = 2040
# 074
MPN: 117 FC 74250
Tubo bundy dnl regol. alla giunz. a 2 vie sul tunnel (0 tratto) L = 1420
# 075
MPN: 122 FC 77569
Tubo bundy dal 2 vie sul tunnel al tubo flessibile collegamento 4 vie freni posteriori L = 1'32 , 0
# 076
MPN: VRN 78924
VITE
# 077
MPN: GN 77874
Guarniz. fissaggio tubo flessibile sul raccordo freni post. Ø 10 X 15 X 4
# 078
MPN: 122 FC 76378
Tubo bundy dal 4 vie idrostop ai caliper posteriori L = 350
# 079
MPN: 117 Fl 73369
Ripartitore a 4 vie per alimentazione freni posteriori e idrostop
# 080
MPN: 122 Fl 77828
SUPPORTO
# 081
MPN: 117 FI 73127
TUBO FLESSIBILE
da £156,52
da £156,52
# 082
MPN: VRN 551285
VITE
# 083
MPN: DST 51416
NOCE
# 084
MPN: RNT 35345
Rondella
# 085
MPN: 122 Fl 78396
TIRANTE
# 086
MPN: FRN/37825
FASCETTA PER TUBO DAL SERBATOIO OLIO ALLA POMPA E PER TUBO SUL REGAL
# 087
MPN: 120 Fl 78085
SERBATOIO OLIO
# 088
MPN: MN 73376/1000
Maniaco. a richiesta. olio dal sorb. alla pompa alta press. Ø 13 X 20 X 1000
# 089
MPN: 107/A FC 65200
TUBO BUNDY DAL REGOL. ALLA GIUNZ, A 2 VIE SUL TUNNEL (1' O TRATTO) L = 800
# 089
MPN: 122 FC 79803
Tubo bundy dal regolatore al 2 vie sul tunnel (per versione con frigo)
# 090
MPN: 122 Fl 78443
Basetta sul feltro per appoggio serbatoio olio al telaio
# 092
MPN: 122 Fl 78461
Tubo bundy dalla pompa alta pressione al regolatore L = 670
# 093
MPN: FRN 37824
FASCETTA PER TUBO SCARICO OLIO REGOLATORE SUL SERBATOIO Ø 13 19
# 094
MPN: BNT 76636
BULLONE
# 095
MPN: PFN 51532
GOMMINO
# 096
MPN: PFN 45004
GOMMINO
# 097
MPN: PFN 76861
GOMMINO
# 098
MPN: BNT 35745
BULLONE
# 099
MPN: 122 Fl 79619
Rondella
# 100
MPN: 1212 Fl 77083
Complessivo di saldat. albero con flange per traino pompa alla press
# 101
MPN: RNT47210
Rondella
# 102
MPN: BNT 33170
BULLONE
# 103
MPN: 122 Fl 79901
Complessivo limitatore di pressione con supporto e molla (dalla vettura n……..maggio '73)
# 104
MPN: 122 Fl 79902
SUPPORTO
# 105
MPN: 122 Fl 79899
Limitatore di stampa. per freni post. (dalla vettura n - maggio '73)
# 106
MPN: 122 Fl 79909
PRIMAVERA
# 107
MPN: 122 Fl 79906
SQUILLO
# 108
MPN: 122 Fl 80900
Valvola sovrapressione (dalla vettura n maggio '73)
# 109
MPN: 122 Fl 81052
Tubo Bundy dalla valvola al flessibile freni posteriori L = mm. 330 (dalla vettura n - maggio ' 73)
# 110
MPN: 122 Fl 81051
Tubo Bundy dal limitatore alla valvola L = mm. 370 (dalla vettura n - maggio 73)
# 111
MPN: RMN 80210
UNIONE
# 112
MPN: MN 73374
MANICOTTO Ø 5X 12 X 160 DALLA VALVOLA AL 3 VIE PER SCARICO OLIO (DALLA VETTURA N - MAGGIO ' 78)
# 113
MPN: RMN 750,12
UNIONE
# 114
MPN: MN 73374
MANICOTTO Ø 5X 12 X 480 PER DETTO ( DALLA VETT. N - MAGGIO ' 73)
# 115
MPN: 5 415591
Accumulatore pressione olio circuito freni anteriori e posteriori
# 116
MPN: ZD 9333 100 U
Gommino tenuta olio sui raccordi uscita accumulators freni
# 117
MPN: ZD 9481 800 U
Gommino tenuta olio fra pampa freni e ripartitore Ø 4,2 X 8 X 1,9
# 118
MPN: 5 411 230
Placchetta ports gommini per tenuta olio fra pompa freni
# 119
MPN: 5 413 192
VITE
# 120
MPN: ZC 9550 9013 U
GUARNIZIONE O SIGILLO
# 121
MPN: 5 406 657
Tubo ad occhiello per collegamento pompa primaria frizione
# 122
MPN: ZD 9247 800 U
GUARNIZIONE O SIGILLO
# 123

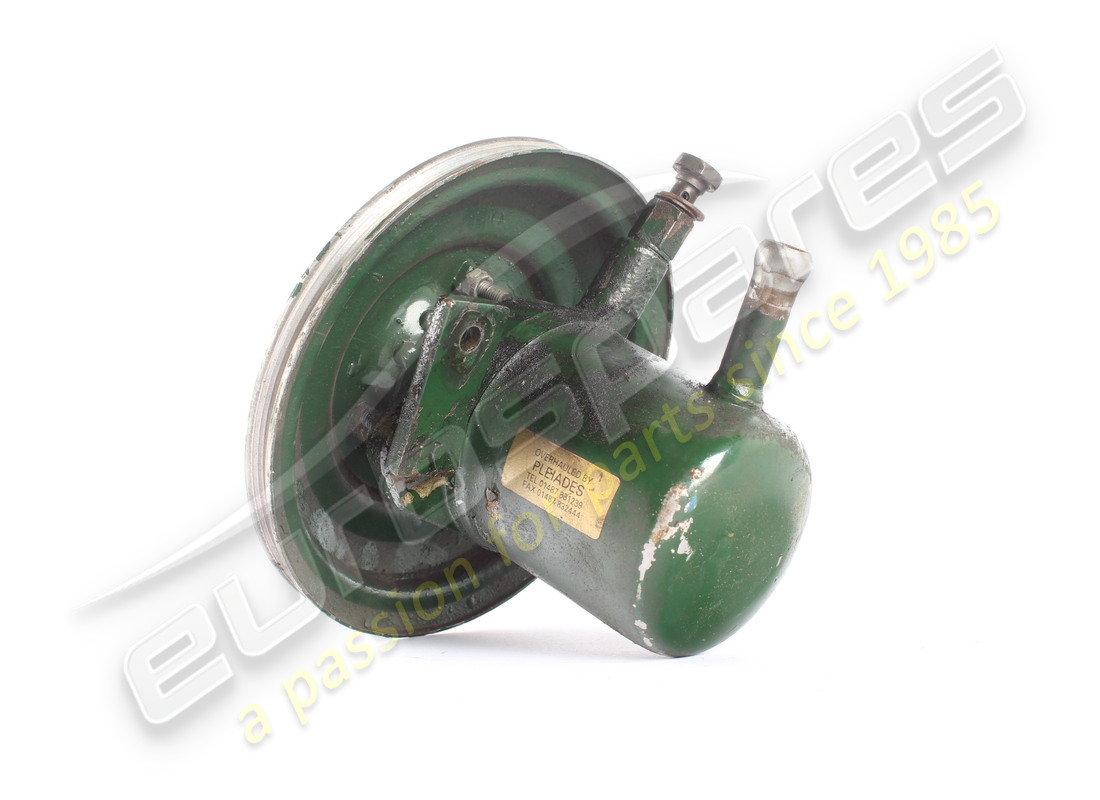

MPN: 5 409 647
Pompa olio alta pressione completa di puleggia
da £750,00
da £750,00
# 124
MPN: ZC 9620 808 U
Collare per tubo dal serbatoio alla pompa alta pressione
# 125
MPN: 5 435 226
Accumulatore e congiuntore pressione olio
da £709,56
da £709,56
# 126
MPN: DJN.394-73
TUBO SCARICO OLIO DAL REGOLATORE AL SERBATOIO OLIO
# 127
MPN: ZC 95201 807 U
Collare per tubo mandata dal regolatore al serbatoio
# 128
MPN: 5.414.806
NOCE
# 129
MPN: 5 414 805
Fermo per dado fissaggio puleggia pompa freni
# 131
MPN: 5 406 471
Puleggia a due gole 0 est. 173 per pompa alta pressione
# 132
MPN: 5 410 495
Tappo per pompa comando freni
# 133
MPN: 5 410 494
SQUILLO
# 134
MPN: 5 4110 493
PRIMAVERA
# 135
MPN: 5 410 491
Rondella
# 136
MPN: 5 410 179
SQUILLO
# 137
MPN: 5 410 496
POMPA COMANDO FRENI COMPLETA
da £756,51
da £756,51
# 138
MPN: ZD 9359 100 U
BULLONE
# 139
MPN: 5 406 467
Flangia di accoppiamento per albero traino pompa alta pressione
da £52,50
da £52,50
# 139
MPN: ZD 9415 1010 U
Linguetta Ø 3 X 3,7 X 10 sull'albero pompa site pressione
# 140
MPN: ZD 9532 800 U
NOCE
# 141
MPN: 5 411 1188
Giunto elastico per albero traino pompa alts pressione (montato dal maggio 1973 in poi)
da £521,74
da £521,74
# 142
MPN: 5.412.537
ARRESTO Ø 38 PER CONGIUNTORE
# 143
MPN: ZD 9488 1,08 U
Gommino Ø 29 X 34,4 X 2,7 (segna fianco)
# 144
MPN: 5 41,1 542
Tappo Ø 34 X 45 di congiunzione
# 145
MPN: 5 420 595
Spessore Ø 24,5 X 32 X 0,3 per regolazione
# 145
MPN: 5.412.540
Spessore Ø 24,5 X 32 X 0,7 per regolazione
# 146
MPN: 5.412.539
PRIMAVERA
# 147
MPN: 5.412.538
Scodellino Ø 32 X 9
# 148
MPN: ZD.92.70.900 U
Sfera Ø 7 per vite di spurgo
# 149
MPN: ZC 9489 000 U
Gommino Ø 6,7 X 10,5 X 1,9 (segna fianco)
# 150
MPN: 5 412 801
VITE
# 151
MPN: 5 416 868
Arresto per pistoncino
# 152
MPN: ZD 9488 000 U
GOMMINO Ø 33,2 X 37 X 1,9 (SEGNA FIANCO)
# 153
MPN: 5 412 797
Basetta Ø 25,5 di congiunzione
# 154
MPN: 5.412.798
PRIMAVERA
# 155
MPN: 5.420.596
SPESSORE Ø 21 X 28 X 0,3 PER REGOLAZIONE
# 156
MPN: 5.412.800
Alloggiamento di disgiunzione
# 157
MPN: ZD 927,0 700 U
Sfera Ø 6 di ammissione
# 158
MPN: 5.412.543
PLACCHETTA PER SFERA
# 159
MPN: ZD 9366 030 W
VITE
# 160
MPN: ZD 9453 500 U
VITE
# 161
MPN: ZD 9432 100 U
Gommino Ø 37,5 X 42,4 X 2,45 (segna fianco) .
# 162
MPN: 5415423
Principi dell'accumulatore
da £629,95
da £629,95
# 163
MPN: ZD 9487 600 U
Gommino Ø 15,7 X 21,1 X 2,7 (segna fianco)
# 164
MPN: 5 418 599
Distanziale Ø 8 X 21 per camicia
# 165
MPN: 5.415.015
PRIMAVERA
# 166
MPN: 5.415.014
VALVOLA Ø 13 X 1,2
# 167
MPN: DX - 391-020
SERIE DI 7 CAMICIE 0 18,5
# 168
MPN: ZD.9487-200 U
Gommino Ø 17,8 X 22,5 X 1,9 (segna fianco)
# 169
MPN: D 391 512
Asta del pistone L = 28,8 con lunghezza variabile di 1/10 fino a 30,5
# 170
MPN: 5 415 017
PRIMAVERA
# 171
MPN: 5.415.018
SCODELLINO Ø 8,5 PER MOLLA
# 172
MPN: 5 415 019
Arresto elastico (filo 0 1)
# 173
MPN: 5.415.027
SCODELLINO Ø 21,5X 55,5
# 174
MPN: DX 351 454 A
Deflettore Ø 12,1 X44 X5,4
# 175
MPN: ZD 94812 400 U
Gommino Ø 12,1 X 17;5 X 2,7
# 176
MPN: ZC 9520 0173 U
Cuscino a sfere Ø 12 X 50,x 16
# 177
MPN: 5 415 025
CESPUGLIO
# 178
MPN: ZD 95100 90:0 U
Gommino Ø 21,3 X 28,5 X 3,6
# 179
MPN: 5 415 022
NOCE
# 180
MPN: 5.415.009
PERNO
# 181
MPN: 5 415 028
Rotula per perno d'arresto 0 7 , 9
# 182
MPN: 5 415 024
PRIMAVERA
# 183
MPN: 5.406.472
SUPPORTO
# 184
MPN: 5.415.021
CUSCINETTO Ø 17,6 X 218 X 16 A RULLINI
# 185
MPN: ZD 9452 600 U
Gommino Ø 27,7 X 33,1 X 2,7 (segna fianco) .
# 186
MPN: 5 415 090
Corpo della pompa
# 187
MPN: 2D 948,3 800 U
Gommino Ø 90 X 96 X 3 (segna fianco)
# 188
MPN: 5 414 8011
Albero con cuscinetto
# 189
MPN: 5 415 048
COPERTINA
# 190
MPN: N 393.77
Tubo Ø 8
# 191
MPN: ZC 9514 0113 U
CLIP DEL GIUBILEO
# 192
MPN: NN 393 57
GUARNIZIONE
# 193
MPN: 5 424 666
Cuffia per tubo pescante con filtro
# 194
MPN: NN 393.4
Tubo pescante con filtro
# 195
MPN: 5 406 501
Tubo Ø 6
# 196
MPN: 5.424.085
GUARNIZIONE
# 516
MPN: 122 Fl 78385
Serbatoio recupero olio pompa freni a frizione
