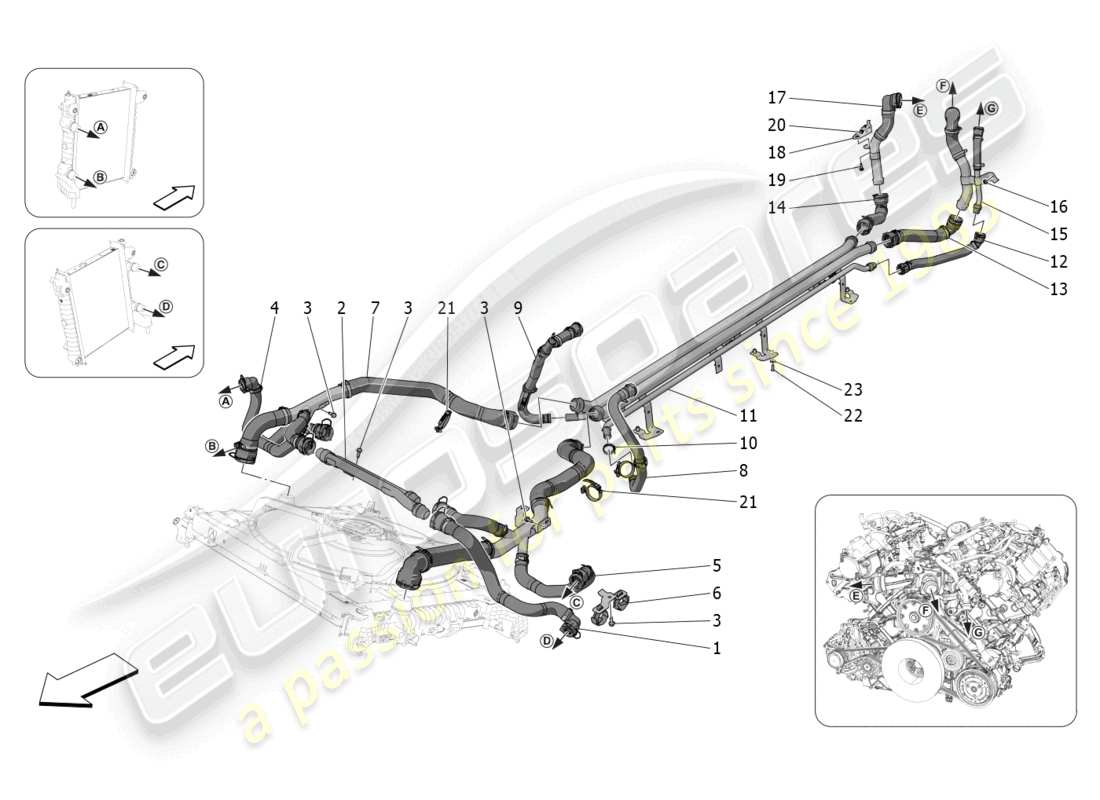

01.71.1 - sistema di raffreddamento: alimentazione e linee
Maserati MC20 (2023) COOLING SYSTEM: NOURICE AND LINES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 670157156
TUBO REFRIGERANTE AGGIUNTIVO RADIATORE
da £30,94
da £30,94
# 002
MPN: 670157478
TUBO RIGIDO
da £87,98
da £87,98
# 003
MPN: 675001358
VITE
da £0,92
da £0,92
# 004
MPN: 670157032
TUBO
da £34,52
da £34,52
# 005
MPN: 670212786
TUBO MANDATA ACQUA DA MOTORE A SCAMBIATORE
Superamento
Superamento
# 005
MPN: 670215314
TUBO MANDATA ACQUA DA MOTORE A SCAMBIATORE
da £258,69
da £258,69
Questa parte sostituisce il numero di parte 670212786
# 006
MPN: 670158091
staffa
da £21,79
da £21,79
# 007
MPN: 670156923
MANICOTTO USCITA ACQUA
da £173,82
da £173,82
# 008
MPN: 670173060
MANICOTTO MANDATA ACQUA AL RISCALDATORE
da £25,96
da £25,96
# 009
MPN: 670156645
MANICOTTO DI RITORNO ACQUA DAL RISCALDATORE
da £43,07
da £43,07
# 010
MPN: 675000116
COLLARE
Superamento
Superamento
# 010
MPN: 675001187
COLLARE
da £0,85
da £0,85
# 011
MPN: 670182029
TUBO TRA MOTORE E RADIATORE SECONDARIO
Superamento
Superamento
# 012
MPN: 670157053
MANICOTTO MANDATA ACQUA AL RISCALDATORE
da £25,96
da £25,96
# 013
MPN: 670157050
MANICA
da £35,37
da £35,37
# 014
MPN: 670156654
TUBO TRA RADIATORE SECONDARIO E POMPA
da £32,86
da £32,86
# 015
MPN: 670157155
TUBO RIGIDO
da £83,80
da £83,80
# 016
MPN: 675001063
NOCE
da £0,99
da £0,99
# 017
MPN: 670156652
TUBO RIGIDO
da £81,33
da £81,33
# 018
MPN: 670157165
MONTAGGIO STAFFA
da £19,90
da £19,90
# 019
MPN: 675001070
VITE
da £1,20
da £1,20
# 020
MPN: 675000365
VITE [M6X18]
da £1,61
da £1,61
# 021
MPN: 670175631
CLIP
da £2,38
da £2,38
# 022
MPN: 675001343
VITE
da £1,34
da £1,34
# 023
MPN: 675001429
Rondella
da £1,96
da £1,96
