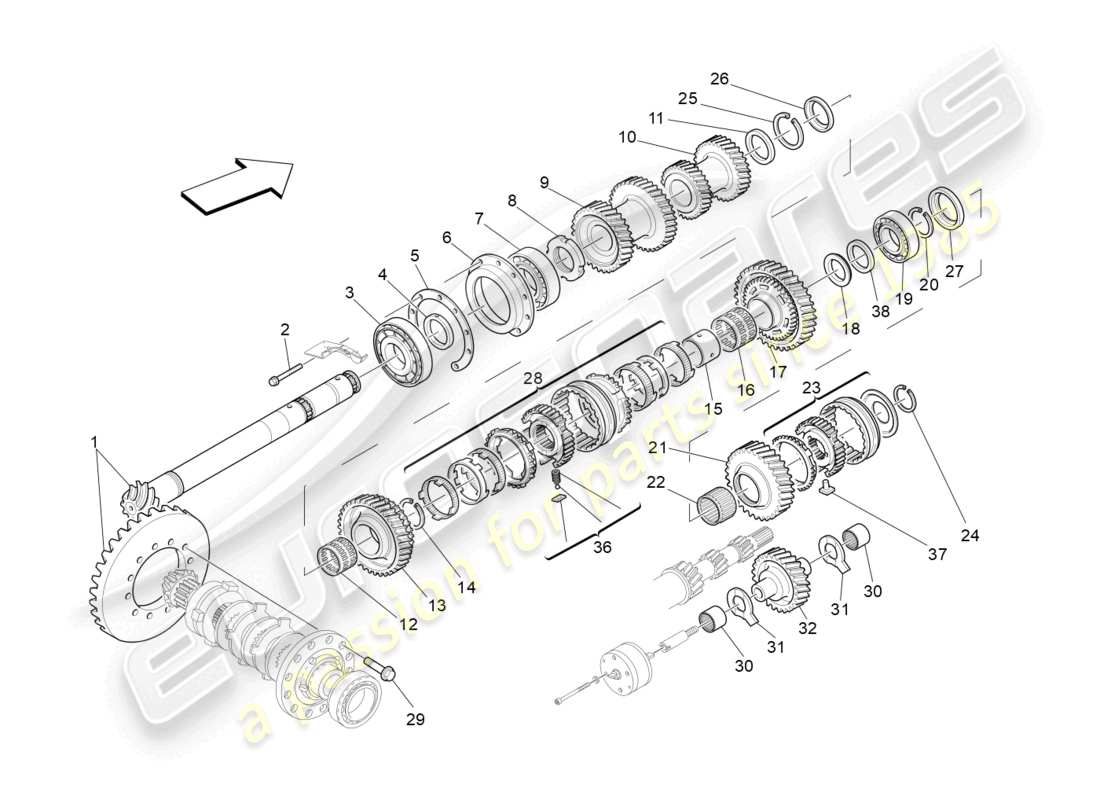

03.12.1 - Ingranaggi dell'albero di rinvio
Maserati Granturismo MC Stradale (2013) LAY SHAFT GEARS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 219689
SET COMPLETO DI BISELLI
da £1.378,35
da £1.378,35
# 002
MPN: 16287730
VITE
da £2,41
da £2,41
# 003
MPN: 185022
CUSCINETTO A RULLI
da £87,97
da £87,97
# 004
MPN: 219717
ANELLO DISTANZIALE #SPESSORE MM. 8,60#
da £57,45
da £57,45
# 005
MPN: 185042
ANELLO DISTANZIALE #SPESSORE MM. 2,8#
da £5,89
da £5,89
# 005
MPN: 185043
ANELLO DISTANZIALE #SPESSORE MM. 2,5 - POSSIBILE RACCORDO#
da £10,42
da £10,42
# 005
MPN: 185044
ANELLO DISTANZIALE #SPESSORE MM. 2,2 - POSSIBILE RACCORDO#
da £16,07
da £16,07
# 006
MPN: 219718
SUPPORTO CUSCINETTO
da £91,56
da £91,56
# 007
MPN: 219720
CUSCINETTO A RULLI
da £62,61
da £62,61
# 008
MPN: 196667
GHIERA
da £33,98
da £33,98
# 009
MPN: 214802
3RD E 4TH INGRANAGGIO CONDOTTO
da £358,54
da £358,54
# 010
MPN: 214801
5TH E 6TH INGRANAGGIO CONDOTTO
da £338,26
da £338,26
# 011
MPN: 188497
DISTANZIATORE #SPESSORE MM. 6,25#
da £30,19
da £30,19
# 011
MPN: 212457
DISTANZIATORE #SPESSORE MM. 6,00 - COME ALTERNATIVA#
da £71,64
da £71,64
# 012
MPN: 184014
GABBIA A RULLI
da £11,69
da £11,69
# 013
MPN: 220016
PIGNONE COMPLETO PER 2ND INGRANAGGIO
da £207,23
da £207,23
# 014
MPN: 183976
ELASTICIZZATORE #SPESSORE MM. 2,10#
da £7,04
da £7,04
# 014
MPN: 185036
ELASTICIZZATORE #SPESSORE MM. 1,85 - POSSIBILE RACCORDO#
da £20,51
da £20,51
# 014
MPN: 185037
ELASTICIZZATORE #SPESSORE MM. 1,60 - POSSIBILE RACCORDO#
da £25,39
da £25,39
# 015
MPN: 183971
BOCCOLA
da £44,88
da £44,88
# 016
MPN: 184016
GABBIA A RULLI
da £13,71
da £13,71
# 017
MPN: 220015
PIGNONE COMPLETO PER 1ST INGRANAGGIO
da £207,23
da £207,23
# 018
MPN: 183972
ANELLO #SPESSORE MM. 5,10#
da £45,75
da £45,75
# 018
MPN: 185040
ANELLO #SPESSORE MM. 4,85 - POSSIBILE RACCORDO#
da £24,36
da £24,36
# 018
MPN: 185041
ANELLO #SPESSORE MM. 4,60 - POSSIBILE RACCORDO#
da £22,00
da £22,00
# 019
MPN: 184020
CUSCINETTO A RULLI
da £83,84
da £83,84
# 020
MPN: 184042
ESERCIZIO DI SICUREZZA
da £7,51
da £7,51
# 021
MPN: 198602
PIGNONE COMPLETO PER RETROMARCIA
Valido dall'assembly: 0 - 79596.
da £641,80
da £641,80
# 022
MPN: 184018
GABBIA A RULLI
da £16,76
da £16,76
# 023
MPN: 326260
SINCRONIZZATORE COMPLETO DELLA RETROMARCIA #SOSTITUIRE SIA IL P/N 326259 CHE IL 326260 INSIEME PER ASSISTERE CORRETTAMENTE QUESTA SOSTITUZIONE#
da £1.285,27
da £1.285,27
Questa parte sostituisce il numero di parte 193439
# 024
MPN: 184041
ESERCIZIO DI SICUREZZA
da £2,63
da £2,63
# 025
MPN: 183976
ELASTICIZZATORE #SPESSORE MM. 2,10#
da £7,04
da £7,04
# 025
MPN: 185036
ELASTICIZZATORE #SPESSORE MM. 1,85 - POSSIBILE RACCORDO#
da £20,51
da £20,51
# 025
MPN: 185037
ELASTICIZZATORE #SPESSORE MM. 1,60 - POSSIBILE RACCORDO#
da £25,39
da £25,39
# 026
MPN: 203800
ANELLO #SPESSORE MM. 7,6#
da £16,50
da £16,50
# 026
MPN: 203801
ANELLO #SPESSORE MM. 7,3 - COME ALTERNATIVA#
da £47,34
da £47,34
# 027
MPN: 200979
DISTANZIATORE
da £36,83
da £36,83
# 028
MPN: 185164
SINCRONIZZATORE COMPLETO DI 1ST E 2ND INGRANAGGIO
da £779,68
da £779,68
# 029
MPN: 183909
VITE
da £3,58
da £3,58
# 030
MPN: 184017
CUSCINETTO AD AGHI
da £5,71
da £5,71
# 031
MPN: 183975
SQUILLO
da £15,04
da £15,04
# 032
MPN: 198612
MARCIA MINIMA PER LA RETROMARCIA
da £393,25
da £393,25
# 036
MPN: 188320
PASTIGLIA PER KIT SOSTITUZIONE SINCRONIZZATORE/SFERA/MOLLA
da £7,80
da £7,80
# 037
MPN: 193440
KIT PASTIGLIE/RETROMARCIA SINCRO
da £2,75
da £2,75
Questa parte sostituisce il numero di parte 193484
# 038
MPN: 182326
DISTANZIATORE
da £42,04
da £42,04
