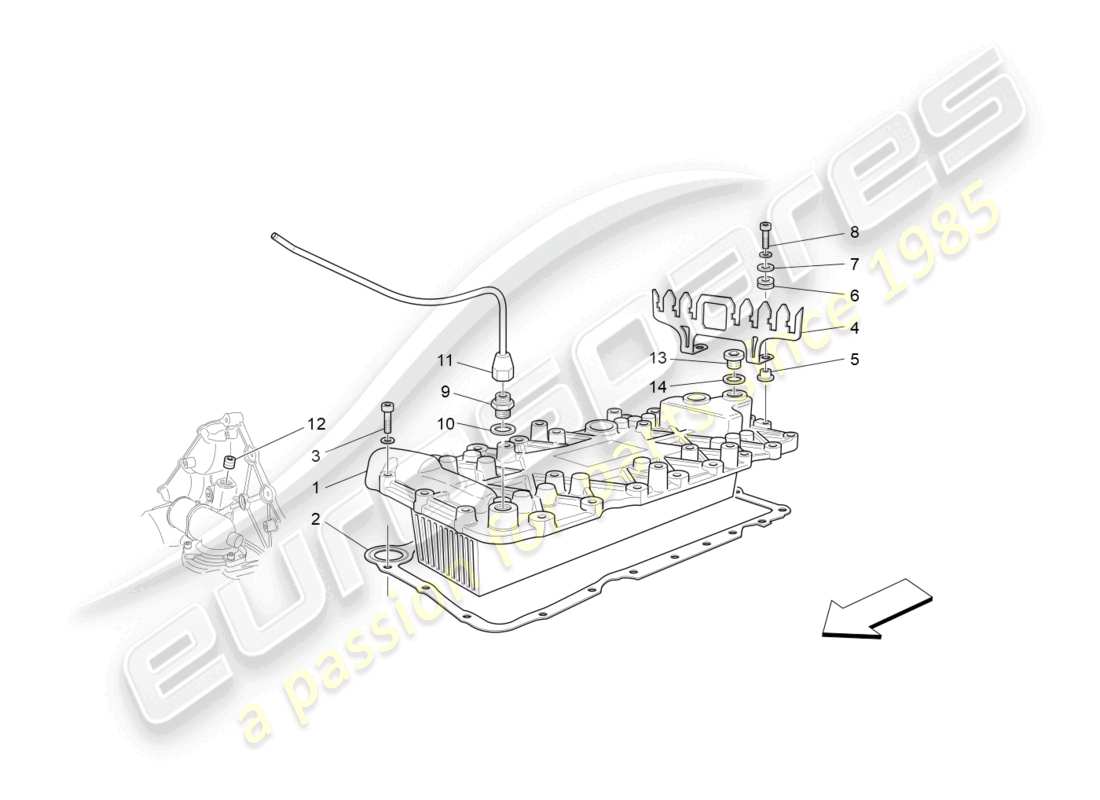

01.62.1 - scambiatore di calore
Maserati Granturismo MC Stradale (2013) HEAT EXCHANGER Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 239136
scambiatore di calore
da £1.156,06
da £1.156,06
Questa parte sostituisce il numero di parte 227750
# 002
MPN: 322663
GUARNIZIONE
da £17,67
da £17,67
Questa parte sostituisce il numero di parte 238689
# 003
MPN: 231620
VITE [M6X25] #M 6X25#
da £0,48
da £0,48
# 003
MPN: 231621
VITE [M6X30] #M 6X30#
da £0,52
da £0,52
# 004
MPN: 225828
staffa
da £14,79
da £14,79
# 005
MPN: 149707
DISTANZIATORE
da £0,66
da £0,66
# 006
MPN: 177576
ANELLO INTERMEDIO
da £1,25
da £1,25
# 007
MPN: 12643724
Rondella [D 6,15-18X 1,5]
da £0,53
da £0,53
# 008
MPN: 231620
VITE [M6X25]
da £0,53
da £0,53
# 009
MPN: 192327
UNIONE
da £2,82
da £2,82
# 010
MPN: 10284460
GUARNIZIONE
da £0,47
da £0,47
# 011
MPN: 246242
TUBO SFIATO ACQUA
da £435,62
da £435,62
Questa parte sostituisce il numero di parte 224564
# 012
MPN: 164400
TAPPO FILETTATO
da £2,14
da £2,14
# 013
MPN: 150731
TAPPO FILETTATO
da £2,36
da £2,36
# 014
MPN: 10280060
GUARNIZIONE
da £0,53
da £0,53
