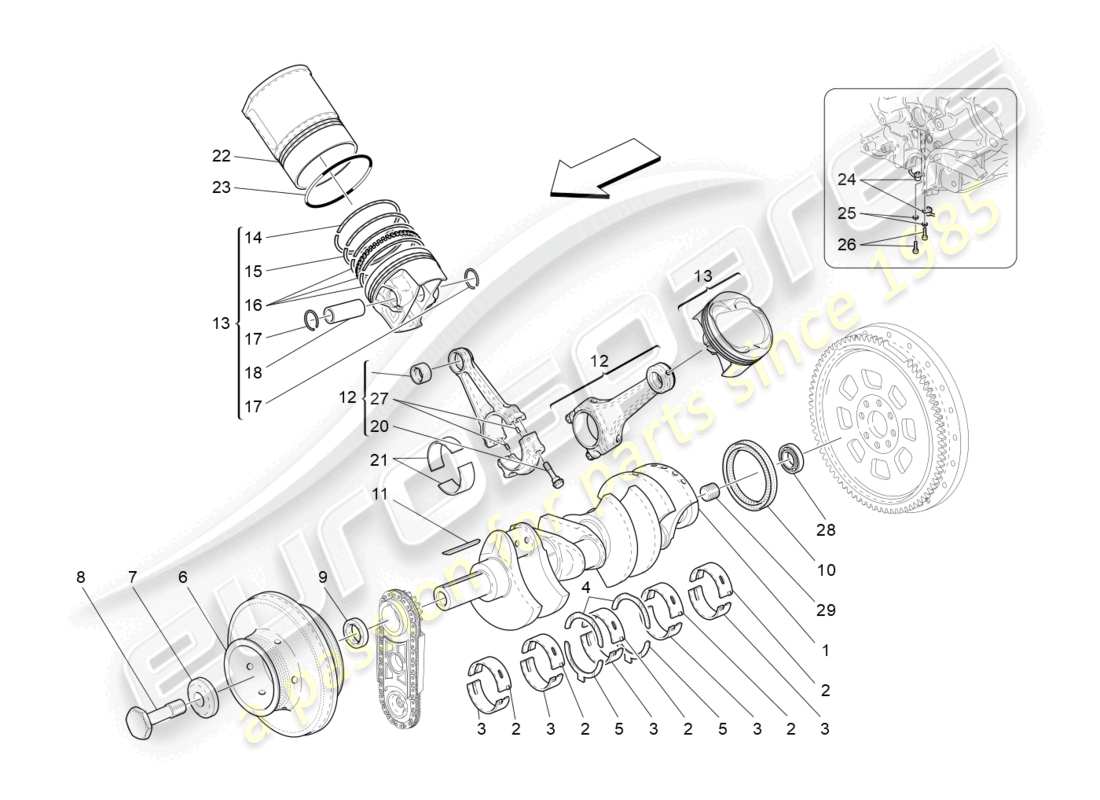

01.10.1 - meccanismo a manovella
Maserati Granturismo MC Stradale (2012) CRANK MECHANISM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 272395
ALBERO MOTORE#SPECIFICARE NELL'ORDINE IL NUMERO DI MATRICOLA#
Valido dal motore: 0 - 372553.
Superamento
Superamento
# 001
MPN: 275214
ALBERO MOTORE #IN CASO DI SOSTITUZIONE DELL'ALBERO MOTORE, SOSTITUIRE TUTTE LE BOCCOLE DELL'ASTA E DEL CARTER#
da £2.223,72
da £2.223,72
Questa parte sostituisce il numero di parte 245066
# 001
MPN: 760882
ALBERO MOTORE#SPECIFICARE NELL'ORDINE IL NUMERO DI MATRICOLA#
Valido dal motore: 372554. Adatto per: EUROPA, GIAPPONE (GUIDA A DESTRA), UK
da £1.552,32
da £1.552,32
Questa parte sostituisce il numero di parte 272395
# 002
MPN: 195307
SEMICUSCINETTO SUPERIORE #BLU#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £32,37
da £32,37
# 002
MPN: 195308
SEMICUSCINETTO SUPERIORE #GIALLO#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £15,29
da £15,29
# 002
MPN: 198910
SEMICUSCINETTO SUPERIORE #VERDE - STANDARD#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £15,29
da £15,29
# 002
MPN: 268864
SEMICUSCINETTO SUPERIORE #BLU#
Valido dal motore: 0 - 174192.
da £12,56
da £12,56
# 002
MPN: 268864
SEMICUSCINETTO SUPERIORE #BLU#
Valido dal motore: 174193.
da £12,56
da £12,56
# 002
MPN: 268865
SEMICUSCINETTO SUPERIORE #GIALLO#
Valido dal motore: 174193.
da £12,56
da £12,56
# 002
MPN: 268865
SEMICUSCINETTO SUPERIORE #GIALLO#
Valido dal motore: 0 - 174192.
da £12,56
da £12,56
# 002
MPN: 268866
SEMICUSCINETTO SUPERIORE #VERDE - STANDARD#
Valido dal motore: 174193.
da £14,14
da £14,14
# 002
MPN: 268866
SEMICUSCINETTO SUPERIORE #VERDE - STANDARD#
Valido dal motore: 0 - 174192.
da £14,14
da £14,14
# 002
MPN: 286832
SEMICUSCINETTO SUPERIORE #BLU#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £10,54
da £10,54
Questa parte sostituisce il numero di parte 195307
# 002
MPN: 286833
SEMICUSCINETTO SUPERIORE #GIALLO#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £9,69
da £9,69
Questa parte sostituisce il numero di parte 195308
# 002
MPN: 286834
SEMICUSCINETTO SUPERIORE #VERDE - STANDARD#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £14,28
da £14,28
Questa parte sostituisce il numero di parte 198910
# 003
MPN: 200194
SEMICUSCINETTO INFERIORE #BLU#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £17,92
da £17,92
# 003
MPN: 200195
SEMICUSCINETTO INFERIORE #GIALLO#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £12,99
da £12,99
# 003
MPN: 200196
SEMICUSCINETTO INFERIORE #VERDE - STANDARD#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £14,21
da £14,21
# 003
MPN: 268869
SEMICUSCINETTO INFERIORE #BLU#
Valido dal motore: 174193.
da £11,77
da £11,77
# 003
MPN: 268869
SEMICUSCINETTO INFERIORE #BLU#
Valido dal motore: 0 - 174192.
da £11,77
da £11,77
# 003
MPN: 268870
SEMICUSCINETTO INFERIORE #GIALLO#
Valido dal motore: 174193.
da £11,48
da £11,48
# 003
MPN: 268870
SEMICUSCINETTO INFERIORE #GIALLO#
Valido dal motore: 0 - 174192.
da £11,48
da £11,48
# 003
MPN: 268871
SEMICUSCINETTO INFERIORE #VERDE - STANDARD#
Valido dal motore: 174193.
da £14,28
da £14,28
# 003
MPN: 268871
SEMICUSCINETTO INFERIORE #VERDE - STANDARD#
Valido dal motore: 0 - 174192.
da £14,28
da £14,28
# 003
MPN: 286837
SEMICUSCINETTO INFERIORE #GIALLO#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £10,54
da £10,54
Questa parte sostituisce il codice articolo 200195 che abbiamo in magazzino
# 003
MPN: 286838
SEMICUSCINETTO INFERIORE #VERDE - STANDARD#
Valido dal motore: 174193. Adatto per: GIAPPONE
da £13,20
da £13,20
# 004
MPN: 222874
RONDELLA DI Rondella #STANDARD#
Adatto per: GIAPPONE
da £18,49
da £18,49
# 004
MPN: 261727
RONDELLA DI Rondella
Valido dal motore: 174193.
da £6,14
da £6,14
# 004
MPN: 261727
RONDELLA DI Rondella #STANDARD#
Valido dal motore: 0 - 174192.
da £6,14
da £6,14
# 005
MPN: 222874
RONDELLA DI Rondella #STANDARD#
Adatto per: GIAPPONE
da £18,49
da £18,49
# 005
MPN: 261727
RONDELLA DI Rondella
Valido dal motore: 174193.
da £6,14
da £6,14
# 005
MPN: 261727
RONDELLA DI Rondella #STANDARD#
Valido dal motore: 0 - 174192.
da £6,14
da £6,14
# 006
MPN: 258347
AMMORTIZZATORE DI TORSIONE
da £796,54
da £796,54
Questa parte sostituisce il numero di parte 215414
# 007
MPN: 263683
Rondella
da £10,79
da £10,79
# 008
MPN: 196216
VITE PER FISSAGGIO SERRANDA
da £26,98
da £26,98
Questa parte sostituisce il numero di parte 192005 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 188717
GUARNIZIONE
da £16,98
da £16,98
Questa parte sostituisce il numero di parte 186883
# 010
MPN: 200323
ANELLO DI TENUTA
da £24,95
da £24,95
# 011
MPN: 186201
TAB
da £0,58
da £0,58
# 012
MPN: 268163
ASSIEME ALBERO E TAPPO DELLA BIELLA
Valido dal motore: 0 - 171624.
da £112,42
da £112,42
# 012
MPN: 268163
GRUPPO ALBERO E TAPPO BIELLA #SPECIFICARE NELL'ORDINE IL NUMERO DI MATRICOLA DELLA VETTURA#
Valido dal motore: 174193.
da £112,42
da £112,42
# 012
MPN: 268163
GRUPPO ALBERO E TAPPO BIELLA #SPECIFICARE NELL'ORDINE IL NUMERO DI MATRICOLA DELLA VETTURA#
Valido dal motore: 171625 - 174192.
da £112,42
da £112,42
# 012
MPN: 281167
GRUPPO ALBERO E TAPPO BIELLA #SPECIFICARE NELL'ORDINE IL NUMERO DI MATRICOLA DELLA VETTURA#
Adatto per: GIAPPONE
da £101,88
da £101,88
Questa parte sostituisce il numero di parte 216295 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 268898
PISTONE MOTORE LATO DX CON SEGMENTI
Valido dall'assembly: 0 - 67126.
da £246,06
da £246,06
# 013
MPN: 268899
PISTONE MOTORE LATO SX CON SEGMENTI
Valido dall'assembly: 0 - 67126.
da £264,72
da £264,72
# 014
MPN: 240882
ANELLO DI TENUTA N. 1ST SCANALATURA N.
da £38,09
da £38,09
# 015
MPN: 206412
ANELLO DI TENUTA N. 2ND SCANALATURA N.
da £65,82
da £65,82
# 016
MPN: 212820
ANELLO RASCHIATORE OLIO #3ND SCANALATURA#
da £65,82
da £65,82
# 017
MPN: 178890
ANELLO DI BLOCCAGGIO
da £3,48
da £3,48
# 018
MPN: 198260
SPILLO
da £35,95
da £35,95
# 020
MPN: 218371
VITE SERRAGGIO BIELLA
da £28,21
da £28,21
# 021
MPN: 204290
SEMICUSCINETTO BIELLA #ROSSO - STANDARD#
Adatto per: GIAPPONE
da £5,29
da £5,29
# 021
MPN: 204291
SEMICUSCINETTO BIELLA #BLU#
Adatto per: GIAPPONE
da £5,29
da £5,29
# 021
MPN: 204292
SEMICUSCINETTO BIELLA #NERO#
Adatto per: GIAPPONE
da £5,29
da £5,29
# 021
MPN: 261718
SEMICUSCINETTO BIELLA #ROSSO - STANDARD#
Valido dal motore: 174193.
da £10,92
da £10,92
# 021
MPN: 261718
SEMICUSCINETTO BIELLA #ROSSO - STANDARD#
Valido dal motore: 0 - 174192.
da £10,92
da £10,92
# 021
MPN: 261719
SEMICUSCINETTO BIELLA #BLU#
Valido dal motore: 174193.
da £10,92
da £10,92
# 021
MPN: 261719
SEMICUSCINETTO BIELLA #BLU#
Valido dal motore: 0 - 174192.
da £10,92
da £10,92
# 021
MPN: 261720
SEMICUSCINETTO BIELLA #NERO#
Valido dal motore: 0 - 174192.
da £10,92
da £10,92
# 021
MPN: 261720
SEMICUSCINETTO BIELLA #NERO#
Valido dal motore: 174193.
da £10,92
da £10,92
# 022
MPN: 243339
RIVESTIMENTO CILINDRI
da £272,77
da £272,77
# 023
MPN: 186251
GUARNIZIONE
da £1,35
da £1,35
# 024
MPN: 236813
UGELLO DI RAFFREDDAMENTO PISTONI
da £4,66
da £4,66
# 025
MPN: 11181474
Rondella
da £0,51
da £0,51
# 026
MPN: 14302921
VITE
da £0,47
da £0,47
# 027
MPN: 224608
PERNO DI CENTRAGGIO
da £2,10
da £2,10
# 028
MPN: 103877
CUSCINETTO
da £16,00
da £16,00
Questa parte sostituisce il numero di parte 235062
# 029
MPN: 176396
TAPPO FILETTATO
da £2,88
da £2,88
-part-diagram-01.11.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CINTURE PER DISPOSITIVI AUSILIARI DIAGRAMMA DELLE PARTI")
-part-diagram-01.20.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TESTATA DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-01.21.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TESTATA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-01.22.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ALBERI A CAMME DELLA TESTATA DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-01.23.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ALBERI A CAMME DELLA TESTATA SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-01.24.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TEMPISTICA DIAGRAMMA DELLE PARTI")
-part-diagram-01.25.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-01.40.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) COLLETTORE DI ASPIRAZIONE E CORPO FARFALLATO DIAGRAMMA DELLE PARTI")
-part-diagram-01.41.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-01.42.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01.43.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) POMPE DEL CARBURANTE E LINEE DI COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-01.44.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI RICIRCOLO DEI VAPORI DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01.50.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA D'ARIA AGGIUNTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-01.60.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI LUBRIFICAZIONE: CIRCUITO E RACCOLTA DIAGRAMMA DELLE PARTI")
-part-diagram-01.61.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI LUBRIFICAZIONE: POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-01.62.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-01.63.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI RICIRCOLO DEI VAPORI D'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-01.70.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) RAFFREDDAMENTO: RADIATORI E CONDOTTI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-01.71.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI RAFFREDDAMENTO: ALIMENTAZIONE E LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-01.72.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI RAFFREDDAMENTO: POMPA DELL'ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-01.80.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-01.81.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-01.90.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONTROLLO ELETTRONICO: CONTROLLO INIEZIONE E FASATURA MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-01.91.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONTROLLO ELETTRONICO: ACCENSIONE MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-02.01.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PARTI IDRAULICHE DI AZIONAMENTO PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-part-diagram-02.11.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISCHI DI ATTRITO E ALLOGGIAMENTO PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-part-diagram-02.90.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) COMANDO ELETTRONICO DELLA FRIZIONE PER CAMBIO F1 DIAGRAMMA DELLE PARTI")
-part-diagram-03.01.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) COMANDI DEL CONDUCENTE PER IL CAMBIO F1 DIAGRAMMA DELLE PARTI")
-part-diagram-03.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ALLOGGIAMENTI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-03.11.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-03.12.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-03.13.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONTROLLI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-03.21.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SEMI DIFFERENZIALI E ASSALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-03.30.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ALBERO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-03.40.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) IDRAULICA DI ATTIVAZIONE DEL CAMBIO: CENTRALINA DIAGRAMMA DELLE PARTI")
-part-diagram-03.41.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) IDRAULICA DI ATTIVAZIONE DEL CAMBIO: SERBATOIO E POMPA DIAGRAMMA DELLE PARTI")
-part-diagram-03.50.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) LUBRIFICAZIONE E RAFFREDDAMENTO DELL'OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-03.90.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONTROLLO ELETTRONICO (CAMBIO) DIAGRAMMA DELLE PARTI")
-part-diagram-04.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SERVOFRENO DIAGRAMMA DELLE PARTI")
-part-diagram-04.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI DI FRENATURA SULLE RUOTE ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-04.11.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI DI FRENATURA SULLE RUOTE POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-04.20.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-04.20.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-04.30.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-04.90.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMI DI CONTROLLO DELLA FRENATA DIAGRAMMA DELLE PARTI")
-part-diagram-05.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PIANTONE DELLO STERZO E UNITÀ VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-05.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) UNITÀ CREMAGLIERA STERZO COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-05.20.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-06.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-06.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-06.11.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI AMMORTIZZATORI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-06.12.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SOTTOTELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-06.20.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-06.21.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI AMMORTIZZATORI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-06.22.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-07.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA AIRBAG FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-07.01.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISATTIVAZIONE AIRBAG PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-07.02.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA BORSE LATERALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-07.05.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SENSORI D'URTO DIAGRAMMA DELLE PARTI")
-part-diagram-07.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-07.30.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) NORMA FORNITA DIAGRAMMA DELLE PARTI")
-part-diagram-07.30.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) NORMA FORNITA DIAGRAMMA DELLE PARTI")
-part-diagram-07.30.5.webp "MASERATI GRANTURISMO MC STRADALE (2012) NORMA FORNITA DIAGRAMMA DELLE PARTI")
-part-diagram-07.31.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ACCESSORI POST-VENDITA DIAGRAMMA DELLE PARTI")
-part-diagram-07.31.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) ACCESSORI POST-VENDITA DIAGRAMMA DELLE PARTI")
-part-diagram-08.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI ESTERNI AL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-08.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI INTERNI AL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-08.20.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) GENERAZIONE E ACCUMULO DI ENERGIA DIAGRAMMA DELLE PARTI")
-part-diagram-08.30.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) GRUPPI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-08.31.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) GRUPPI FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-08.32.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) GRUPPI OTTICI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-08.39.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONTROLLO DEL SISTEMA DI ILLUMINAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-08.40.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CENTRALINA A/C: DISPOSITIVI VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-08.40.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) CENTRALINA A/C: DISPOSITIVI VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-08.41.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) UNITÀ A/C: DISPOSITIVI DI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-08.42.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONDIZIONATORE: DIFFUSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-08.49.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) UNITÀ A/C: CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-08.50.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI DA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-08.51.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-08.52.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) DISPOSITIVI PER PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-08.53.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) IMPIANTO D'ALLARME E IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-08.53.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) IMPIANTO D'ALLARME E IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-08.60.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CABLAGGIO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-08.60.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) CABLAGGIO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-08.61.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) RELE', FUSIBILI E SCATOLE DIAGRAMMA DELLE PARTI")
-part-diagram-08.70.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI DIFFUSIONE SONORA DIAGRAMMA DELLE PARTI")
-part-diagram-08.71.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA INFORMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-08.71.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA INFORMATICO DIAGRAMMA DELLE PARTI")
-part-diagram-08.72.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SISTEMA DI ACCOGLIENZA E CONNESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-09.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CARROZZERIA E PANNELLI DI RIVESTIMENTO ESTERNI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-09.01.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CARROZZERIA E PANNELLI DI RIVESTIMENTO ESTERNI CENTRALI DIAGRAMMA DELLE PARTI")
-part-diagram-09.02.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CARROZZERIA E RIVESTIMENTI ESTERNI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-09.03.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TELAI STRUTTURALI E PANNELLI IN LAMIERA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-09.04.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TELAI STRUTTURALI CENTRALI E PANNELLI IN LAMIERA DIAGRAMMA DELLE PARTI")
-part-diagram-09.05.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TELAIETTI STRUTTURALI POSTERIORI E PANNELLI IN LAMIERA DIAGRAMMA DELLE PARTI")
-part-diagram-09.10.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.11.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.12.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SENSORI DI PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-09.13.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TIMONERIA E COPERCHI DIAGRAMMA DELLE PARTI")
-part-diagram-09.14.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PROTEZIONI SOTTOSCOCCA E PIANALE DIAGRAMMA DELLE PARTI")
-part-diagram-09.15.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SCHERMATURA, PROFILI E PANNELLI DI COPERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-09.15.3.webp "MASERATI GRANTURISMO MC STRADALE (2012) SCHERMATURA, PROFILI E PANNELLI DI COPERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-09.16.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) FINITURE, MARCHI E SIMBOLI DIAGRAMMA DELLE PARTI")
-part-diagram-09.17.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ADESIVI ED ETICHETTE DIAGRAMMA DELLE PARTI")
-part-diagram-09.20.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) COPERCHIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.21.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) COPERCHIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.22.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SPORTELLO E COMANDI SERBATOIO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-09.23.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PULSANTE APERTURA COPERCHIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.24.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) COMANDO APERTURA PORTELLONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.30.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PORTE ANTERIORI: PANNELLI DI RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-09.31.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PORTE ANTERIORI: MECCANISMI DIAGRAMMA DELLE PARTI")
-part-diagram-09.34.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) FINESTRE E STRISCE PER FINESTRE DIAGRAMMA DELLE PARTI")
-part-diagram-09.35.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SPECCHI RETROVISORI INTERNI ED ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-09.40.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SEDILI ANTERIORI: PANNELLI DI RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-09.44.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) ABITACOLO B RIVESTIMENTO PILASTRI E PANNELLI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-09.44.2.webp "MASERATI GRANTURISMO MC STRADALE (2012) ABITACOLO B RIVESTIMENTO PILASTRI E PANNELLI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-09.45.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TETTO E VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-part-diagram-09.46.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) RIPIANO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-09.50.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) UNITÀ CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-09.50.3.webp "MASERATI GRANTURISMO MC STRADALE (2012) UNITÀ CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-09.51.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) CONSOLE ACCESSORI E CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-09.52.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) SCOMPARTI PER GUANTI DIAGRAMMA DELLE PARTI")
-part-diagram-09.60.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-09.61.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-09.62.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PANNELLI INSONORIZZATI ALL'INTERNO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-09.63.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) PANNELLI TERMOISOLANTI DIAGRAMMA DELLE PARTI")
-part-diagram-01.00.1.webp "MASERATI GRANTURISMO MC STRADALE (2012) BASAMENTO DIAGRAMMA DELLE PARTI")
