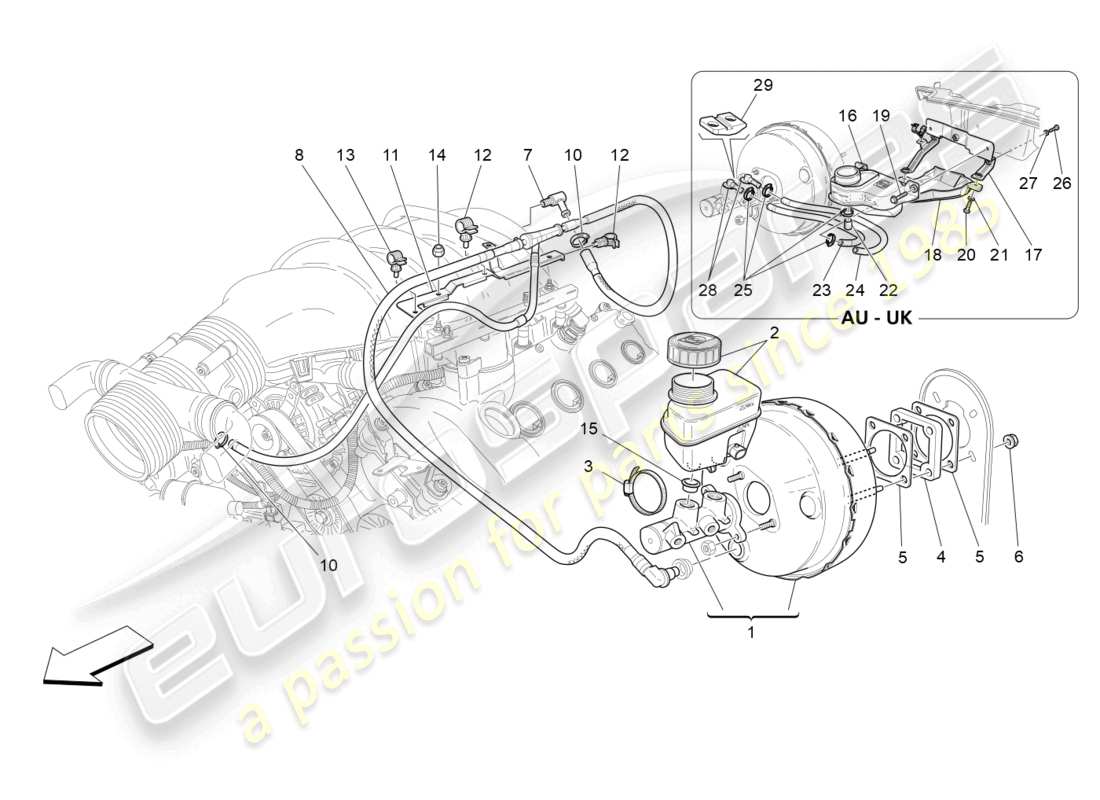

04.00.1 - servofreno
Maserati Granturismo MC Stradale (2011) BRAKE SERVO SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 250439
GRUPPO POTENZA FRENI
da £257,25
da £257,25
# 002
MPN: 250441
COPPAFRENO OLIO
Adatto per: EUROPA, GIAPPONE
da £85,87
da £85,87
# 003
MPN: 11083570
COLLARE [D.48]
Adatto per: EUROPA, GIAPPONE
da £2,61
da £2,61
Questa parte sostituisce il numero di parte 675000361
# 004
MPN: 190379
DISTANZIATORE
da £8,32
da £8,32
# 005
MPN: 190378
GUARNIZIONE
da £0,75
da £0,75
# 006
MPN: 12578211
NOCE [M8]
da £0,53
da £0,53
# 007
MPN: 124342
RACCORDO FILETTATO
da £3,67
da £3,67
# 008
MPN: 265109
MONTAGGIO TUBO ASPIRAZIONE
Valido dall'assembly: 0 - 70261. Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £174,63
da £174,63
# 008
MPN: 293283
MONTAGGIO TUBO ASPIRAZIONE
Adatto per: EUROPA, GIAPPONE
da £79,37
da £79,37
Questa parte sostituisce il numero di parte 251127
# 010
MPN: 13432270
COLLARE A VITE
da £0,64
da £0,64
# 011
MPN: 232640
STAFFA SX
da £19,18
da £19,18
# 012
MPN: 247440
CLIP
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 191904
# 013
MPN: 222072
CLIP
da £2,07
da £2,07
# 013
MPN: 67063200
CLIP
da £0,68
da £0,68
# 014
MPN: 14040715
NOCE
da £1,14
da £1,14
# 015
MPN: 241550
GUARNIZIONE
da £0,53
da £0,53
# 016
MPN: 203903
COPPAFRENO OLIO
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £15,05
da £15,05
# 017
MPN: 236269
STAFFA SUPPORTO CARBURANTE
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £48,17
da £48,17
# 018
MPN: 236267
SCUDO
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £7,61
da £7,61
# 019
MPN: 11612824
VITE [TE M6X25]
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £1,39
da £1,39
# 020
MPN: 10902424
VITE
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £0,53
da £0,53
# 021
MPN: 12639724
Rondella [D.6.15-11X1]
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £0,54
da £0,54
# 022
MPN: 136379
TAPPO
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
Superamento
Superamento
# 022
MPN: 248008
TAPPO
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £4,91
da £4,91
Questa parte sostituisce il numero di parte 136379
# 023
MPN: 276494
TUBO PER ALIMENTAZIONE POMPA ANTERIORE
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £13,91
da £13,91
# 024
MPN: 276496
TUBO ALIMENTAZIONE POMPA POSTERIORE
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £14,43
da £14,43
# 025
MPN: 13000190
COLLARE A VITE
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £0,52
da £0,52
# 026
MPN: 10902124
VITE
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £0,52
da £0,52
# 027
MPN: 12639724
Rondella [D.6.15-11X1]
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £0,53
da £0,53
# 028
MPN: 237586
CAP
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £2,30
da £2,30
# 029
MPN: 272626
PIATTO
Adatto per: GIAPPONE (GUIDA A DESTRA), Regno Unito
da £1,55
da £1,55
