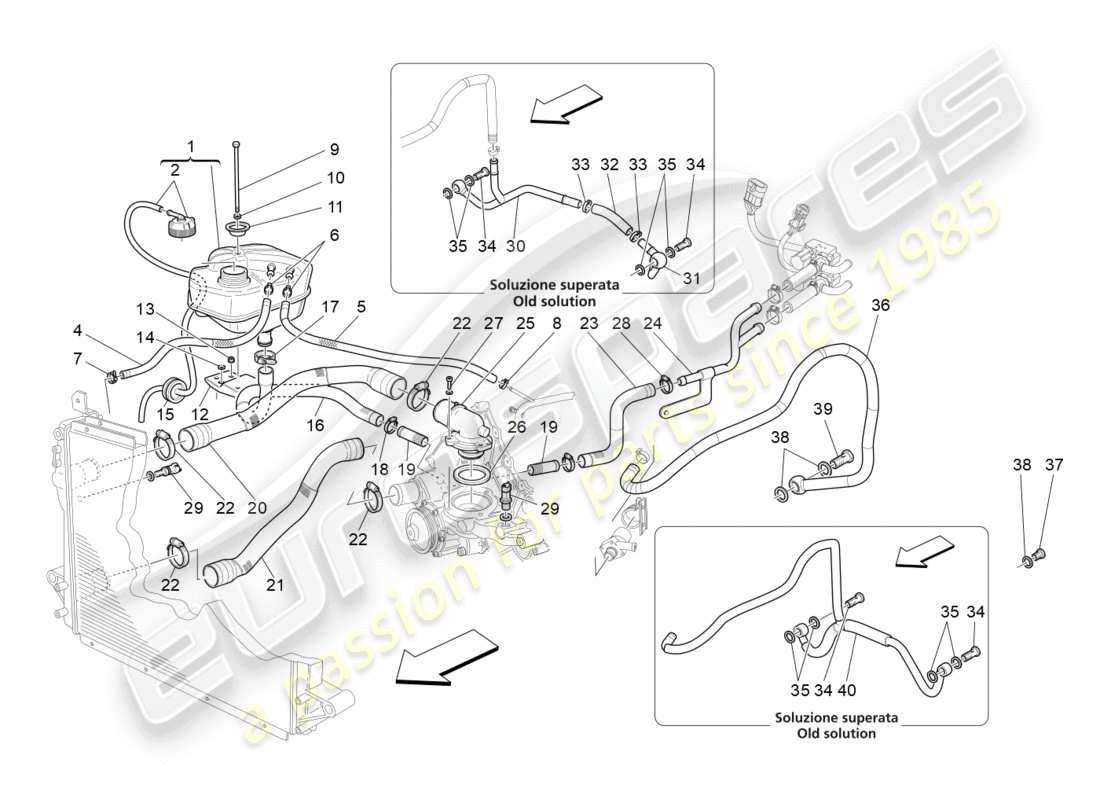

01.71.1 - sistema di raffreddamento: alimentazione e linee
Maserati GranTurismo (2016) COOLING SYSTEM: NOURICE AND LINES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 296547
MONTAGGIO VASO DI ESPANSIONE
da £43,40
da £43,40
Questa parte sostituisce il numero di parte 226973
# 002
MPN: 980145477
TAPPO PER SERBATOIO CPL
da £12,53
da £12,53
Questa parte sostituisce il numero di parte 46556738
# 004
MPN: 230562
TUBO DI SFIATO DA VASO ESPANSIONE A RADIATORE
da £15,34
da £15,34
# 005
MPN: 241141
TUBO DI SFIATO DAL VASO DI ESPANSIONE AL BUNDY
da £21,98
da £21,98
Questa parte sostituisce il numero di parte 230563
# 006
MPN: 13125470
COLLARE
da £0,53
da £0,53
# 007
MPN: 13000190
COLLARE A VITE
da £0,54
da £0,54
# 008
MPN: 13000390
COLLARE A VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13121170 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 60607472
VITE
da £5,00
da £5,00
# 010
MPN: 12601274
Rondella [D. 6,40-12X 0,5]
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601270
# 011
MPN: 82404496
Rondella
da £1,89
da £1,89
# 012
MPN: 228422
staffa
da £7,93
da £7,93
# 013
MPN: 14065921
NOCE
da £0,47
da £0,47
# 014
MPN: 12646634
Rondella
da £1,90
da £1,90
# 015
MPN: 228047
BOCCOLA PER CAVO
da £4,29
da £4,29
# 016
MPN: 227136
TUBO DA NORICE A POMPA ACQUA
da £40,12
da £40,12
# 017
MPN: 13000590
COLLARE A VITE
da £0,47
da £0,47
# 018
MPN: 13000190
COLLARE A VITE
da £0,54
da £0,54
# 019
MPN: 228438
RACCORDO FILETTATO
da £3,90
da £3,90
# 020
MPN: 221355
TUBO DI MANDATA DAL MOTORE AL RADIATORE
Valido dall'assembly: 0 - 87853.
da £38,02
da £38,02
# 021
MPN: 221356
TUBO DI RITORNO DAL RADIATORE AL MOTORE
Valido dall'assembly: 0 - 87853.
da £24,51
da £24,51
# 022
MPN: 13000790
COLLARE A VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 312420106
# 023
MPN: 69418200
TUBO IN GOMMA ALLA POMPA DELL'ACQUA
da £16,34
da £16,34
# 024
MPN: 69417100
TUBO RIGIDO
da £29,94
da £29,94
# 025
MPN: 230890
COPERCHIO TERMOSTATO CON MANOMETRO
da £88,71
da £88,71
Questa parte sostituisce il numero di parte 224623
# 026
MPN: 137873
GUARNIZIONE
da £2,86
da £2,86
# 027
MPN: 231617
VITE [M6X18]
da £0,47
da £0,47
# 028
MPN: 13097090
COLLARE
da £2,38
da £2,38
# 029
MPN: 180137
SENSORE TEMPERATURA ACQUA
da £8,12
da £8,12
# 030
MPN: 224788
TUBO ACQUA DA TESTA CILINDRO DX
Superamento
Superamento
# 030
MPN: 240324
TUBO ACQUA DA TESTA CILINDRO DX
Valido dal motore: 0 - 145105.
da £266,21
da £266,21
Questa parte sostituisce il numero di parte 224788
# 031
MPN: 240323
TUBO ACQUA DA TESTA CILINDRO SX
da £235,91
da £235,91
Questa parte sostituisce il numero di parte 226370
# 032
MPN: 227489
MANICA
da £7,37
da £7,37
# 033
MPN: 178053
MORSETTO
da £0,70
da £0,70
# 034
MPN: 203787
COLLO DI RIEMPIMENTO
da £4,71
da £4,71
# 035
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
# 036
MPN: 241253
TUBO ACQUA DA TESTA CILINDRO
Valido dal motore: 156874.
da £64,70
da £64,70
# 037
MPN: 280597
TAPPO FILETTATO
da £1,82
da £1,82
Questa parte sostituisce il numero di parte 10300811
# 038
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
# 039
MPN: 203787
COLLO DI RIEMPIMENTO
da £4,71
da £4,71
# 040
MPN: 240318
TUBO ACQUA DA TESTA CILINDRO
Valido dal motore: 145106 - 156873.
da £266,21
da £266,21
