Valido dall'assembly: 47217 - 87853.

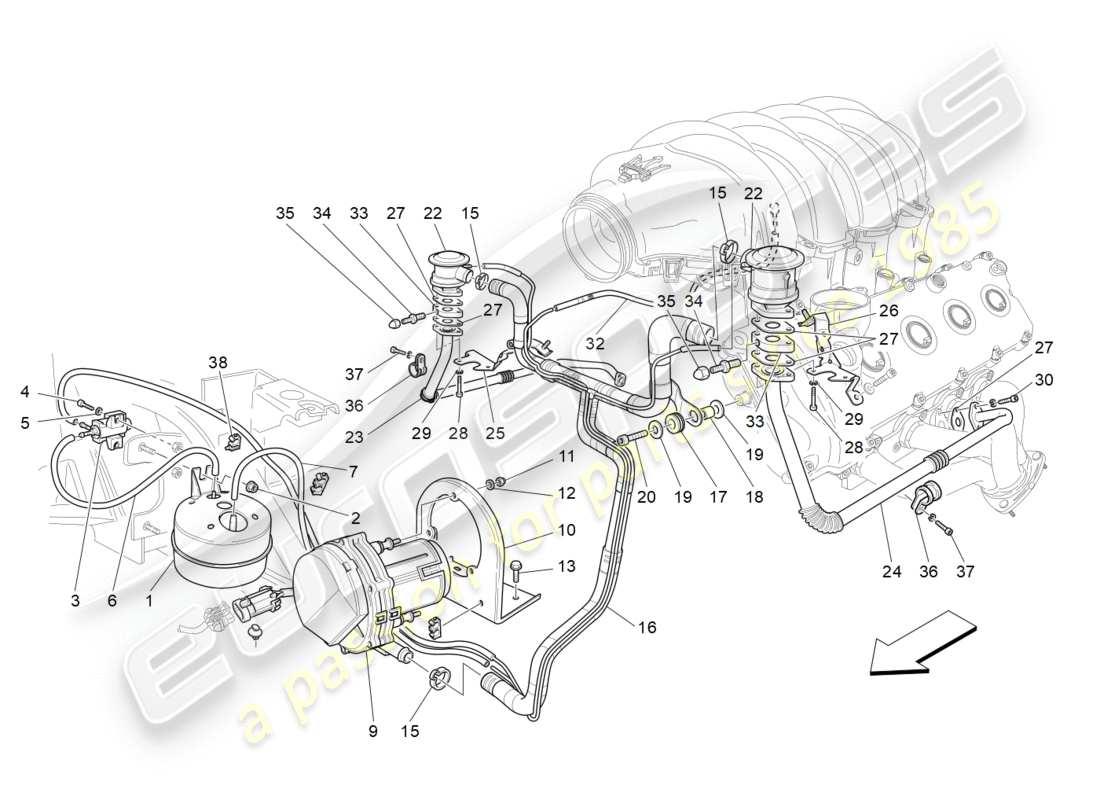

maserati granturismo (2012) sistema d'aria aggiuntivo diagramma delle parti

01.50.2 - sistema d'aria aggiuntivo

Maserati GranTurismo (2012) ADDITIONAL AIR SYSTEM Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Chiave
Prezzo
# 001
MPN: 330328400
SERBATOIO A VUOTO
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £9,40
da £9,40
Cisterna Genuine Maserati Parte - Nuovo in magazzino
Cisterna Genuine Parte Maserati: usata in magazzino
# 002
MPN: 14059211
NOCE [M6]
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 675000181
NOCE (14059211) Genuine Ferrari Parte - Nuovo in magazzino
NOCE Genuine Maserati Parte - Nuovo in magazzino
# 003
MPN: 184363
ELETTROVALVOLA ON/OFF
Valido dall'assembly: 47217. Valido dal motore: 0 - 283379. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
Superamento
Superamento
Genuine Ferrari Parte (non più disponibile su ordinazione)
Genuine Maserati Parte (non più disponibile su ordinazione)
# 003
MPN: 315769
ELETTROVALVOLA ON/OFF
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £16,18
da £16,18
Questa parte sostituisce il numero di parte 184363
ELETTROVALVOLA ON/OFF (315769) Genuine Ferrari Parte - Nuovo in magazzino
ELETTROVALVOLA ON/OFF (315769) Genuine Parte Ferrari: usata in magazzino
ELETTROVALVOLA ON/OFF Genuine Maserati Parte - Nuovo in magazzino
# 004
MPN: 14304624
VITE
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
VITE (14304624) Genuine Ferrari Parte - Nuovo in magazzino
VITE Genuine Maserati Parte - Nuovo in magazzino
# 005
MPN: 12601174
Rondella [D.5.3-11X0.5]
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 675000100
Rondella (12601174) Genuine Ferrari Parte - Nuovo in magazzino
Rondella Genuine Maserati Parte - Nuovo in magazzino
# 006
MPN: 238513
MANICA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £1,30
da £1,30
Questa parte sostituisce il numero di parte 200131
DIAMETRO MANICA3.5X8 LUNGHEZZA=21 Genuine Maserati Parte - Nuovo (Per ordinare)
# 007
MPN: 246373
MANICA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £2,24
da £2,24
MANICA Genuine Maserati Parte - Nuovo (Per ordinare)
# 009
MPN: 181197
POMPA ARIA SECONDARIA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £157,99
da £157,99
POMPA ARIA SECONDARIA. (181197) Genuine Ferrari Parte - Nuovo in magazzino
POMPA ARIA SECONDARIA. (181197) Genuine Parte Ferrari: usata in magazzino
POMPA ARIA SECONDARIA Genuine Maserati Parte - Nuovo (Per ordinare)
# 010
MPN: 215965
STAFFA FISSAGGIO POMPA ARIA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £12,53
da £12,53
STAFFA FISSAGGIO POMPA ARIA Genuine Maserati Parte - Nuovo (Per ordinare)
# 011
MPN: 102948
NOCE
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
NOCE (102948) Genuine Ferrari Parte - Nuovo in magazzino
DADO E NYLON STOP M 6X8 Genuine Maserati Parte - Nuovo (Per ordinare)
# 012
MPN: 12601274
Rondella [D. 6,40-12X 0,5]
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601270
Rondella (12601274) Genuine Ferrari Parte - Nuovo in magazzino
Rondella Genuine Maserati Parte - Nuovo in magazzino
# 013
MPN: 16285924
VITE
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
VITE (16285924) Genuine Ferrari Parte - Nuovo (Per ordinare)
VITE Genuine Maserati Parte - Nuovo (Per ordinare)
# 015
MPN: 226356
MORSETTO
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,53
da £0,53
MORSETTO (226356) Genuine Ferrari Parte - Nuovo (Per ordinare)
MORSETTO Genuine Maserati Parte - Nuovo in magazzino
# 016
MPN: 241777
TUBO MANDATA ARIA ALLE VALVOLE ASS.
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £121,68
da £121,68
TUBO DA POMPA ARIA A VALVOLA ARIA D Genuine Maserati Parte - Nuovo (Per ordinare)
# 017
MPN: 219456
SUPPORTO ANTIVIBRANTE
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £1,45
da £1,45
Questa parte sostituisce il numero di parte 315520375
SUPPORTO ANTIVIBRAZIONE Genuine Maserati Parte - Nuovo in magazzino
# 018
MPN: 219457
DISTANZIATORE
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £15,07
da £15,07
DISTANZIATORE Genuine Maserati Parte - Nuovo (Per ordinare)
# 019
MPN: 12647727
Rondella
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12647729
Rondella (12647727) Genuine Ferrari Parte - Nuovo in magazzino
Rondella Genuine Maserati Parte - Nuovo (Per ordinare)
# 020
MPN: 231618
VITE [M6X20]
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
VITE (231618) Genuine Ferrari Parte - Nuovo in magazzino
VITE Genuine Maserati Parte - Nuovo (Per ordinare)
# 022
MPN: 171175
VALVOLA ARIA SECONDARIA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £106,35
da £106,35
VALVOLA ARIA SECONDARIA. (171175) Genuine Ferrari Parte - Nuovo in magazzino
VALVOLA ARIA SECONDARIA. (171175) Genuine Parte Ferrari: usata in magazzino
VALVOLA ARIA SECONDARIA Genuine Maserati Parte - Nuovo (Per ordinare)
# 023
MPN: 226274
TUBO VALVOLA ARIA DX
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £53,96
da £53,96
TUBO PER VALVOLA ARIA SECONDARIA Genuine Maserati Parte - Nuovo (Per ordinare)
TUBO PER VALVOLA ARIA SECONDARIA Genuine Parte Maserati: usata in magazzino
# 024
MPN: 226275
TUBO VALVOLA ARIA SX
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £123,83
da £123,83
TUBO VALVOLA ARIA SX Genuine Maserati Parte - Nuovo (Per ordinare)
TUBO VALVOLA ARIA SX Genuine Parte Maserati: usata in magazzino
# 025
MPN: 227001
STAFFA FISSAGGIO VALVOLA ARIA DX
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £5,45
da £5,45
STAFFA FISSAGGIO VALVOLA DX Genuine Maserati Parte - Nuovo (Per ordinare)
STAFFA FISSAGGIO VALVOLA DX Genuine Parte Maserati: usata in magazzino
# 026
MPN: 227000
STAFFA FISSAGGIO VALVOLA ARIA SX
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £7,89
da £7,89
STAFFA FISSAGGIO VALVOLA SX Genuine Maserati Parte - Nuovo (Per ordinare)
STAFFA FISSAGGIO VALVOLA SX Genuine Parte Maserati: usata in magazzino
# 027
MPN: 186781
GUARNIZIONE
Valido dall'assembly: 47217 - 69591. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £2,94
da £2,94
GUARNIZIONE (186781) Genuine Ferrari Parte - Nuovo in magazzino
GUARNIZIONE ARIA SECONDARIA Genuine Maserati Parte - Nuovo in magazzino
# 028
MPN: 231621
VITE [M6X30]
Valido dall'assembly: 47217 - 69591. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
VITE (231621) Genuine Ferrari Parte - Nuovo in magazzino
VITE Genuine Maserati Parte - Nuovo (Per ordinare)
# 029
MPN: 127494
Rondella
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,53
da £0,53
Rondella (127494) Genuine Ferrari Parte - Nuovo in magazzino
Rondella Genuine Maserati Parte - Nuovo in magazzino
# 030
MPN: 231616
VITE [M6X14]
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
Genuine Ferrari Parte (non più disponibile su ordinazione)
VITE Genuine Maserati Parte - Nuovo (Per ordinare)
# 032
MPN: 230835
TUBO IN GOMMA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £13,37
da £13,37
TUBO IN GOMMA CON GUAINA PROTETTIVA Genuine Maserati Parte - Nuovo (Per ordinare)
# 033
MPN: 210653
DISTANZIATORE
Valido dall'assembly: 47217 - 69591. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £15,63
da £15,63
Genuine Ferrari Parte (non più disponibile su ordinazione)
DISTANZIATORE Genuine Maserati Parte - Nuovo (Per ordinare)
# 033
MPN: 252813
DISTANZIATORE
Valido dall'assembly: 47217 - 69591. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £30,05
da £30,05
Genuine Ferrari Parte (non più disponibile su ordinazione)
DISTANZIATORE Genuine Maserati Parte - Nuovo (Per ordinare)
DISTANZIATORE Genuine Parte Maserati: usata in magazzino
# 034
MPN: 210868
RACCORDO FILETTATO
Valido dall'assembly: 47217 - 69591. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £9,47
da £9,47
RACCORDO FILETTATO (210868) Genuine Ferrari Parte - Nuovo (Per ordinare)
RACCORDO FILETTATO M6-M8 Genuine Maserati Parte - Nuovo (Per ordinare)
# 035
MPN: 150595
NOCE
Valido dall'assembly: 47217 - 69591. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
NOCE (150595) Genuine Ferrari Parte - Nuovo in magazzino
DADO CAPPUCCIO PER ARIA SECONDARIA Genuine Maserati Parte - Nuovo (Per ordinare)
# 036
MPN: 10441590
STAFFA CON GUAINA
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
CLIP (10441590) Genuine Ferrari Parte - Nuovo in magazzino
STAFFA CON GUAINA Genuine Maserati Parte - Nuovo (Per ordinare)
# 037
MPN: 233600
VITE [M6X12]
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,47
da £0,47
VITE (233600) Genuine Ferrari Parte - Nuovo in magazzino
VITE Genuine Maserati Parte - Nuovo (Per ordinare)
# 038
MPN: 209928
CLIP
Valido dall'assembly: 47217. (valido per: AUTOMATICO | 4200 cc | AUSTRALIA,CINA,EUROPA,GIAPPONE,GIAPPONE (GUIDA A DESTRA),MEDIO ORIENTE,SUDAFRICA,TAIWAN,UK)
da £0,77
da £0,77
CLIP (209928) Genuine Ferrari Parte - Nuovo (Per ordinare)
PRIMAVERA Genuine Maserati Parte - Nuovo (Per ordinare)
