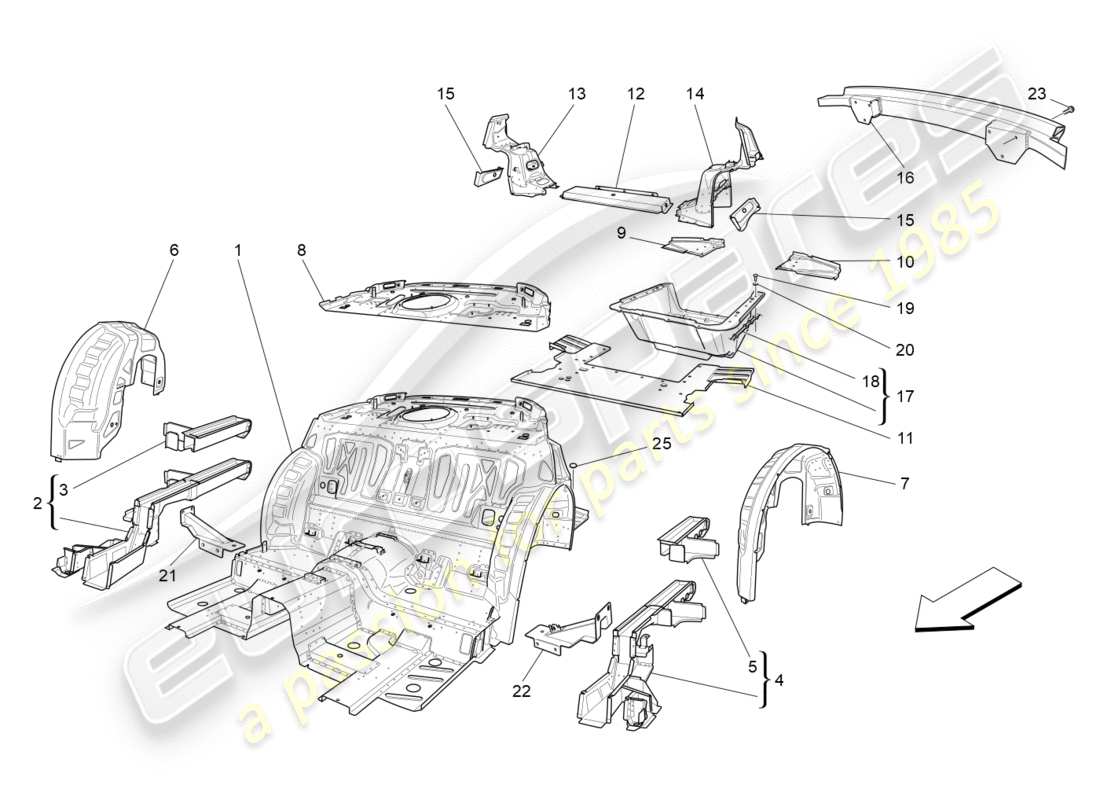

09.05.1 - TELAIETTI STRUTTURALI POSTERIORI E PANNELLI IN LAMIERA
Maserati GranTurismo (2009) REAR STRUCTURAL FRAMES AND SHEET PANELS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 980145058
MONTAGGIO TELAIO POSTERIORE
da £5.021,09
da £5.021,09
# 002
MPN: 980145046
MEMBRO LONGITUDINALE DX COMPLETO
da £1.807,28
da £1.807,28
# 003
MPN: 980145048
PUNTE POSTERIORE DX
da £1.866,42
da £1.866,42
# 004
MPN: 980145047
MEMBRO LONGITUDINALE SX COMPLETO
da £1.807,28
da £1.807,28
# 005
MPN: 980145049
PUNTE POSTERIORE SX
da £1.866,42
da £1.866,42
# 006
MPN: 980145050
TIMONERIA POSTERIORE DX
da £873,55
da £873,55
# 007
MPN: 980145051
TIMONERIA POSTERIORE SX
da £873,55
da £873,55
# 008
MPN: 980145052
SOTTO IL PANNELLO DEL LUNOTTO POSTERIORE
da £486,55
da £486,55
# 009
MPN: 66829800
SEZIONE POSTERIORE DESTRA DEL PIANALE POSTERIORE
da £761,15
da £761,15
# 010
MPN: 66829900
PARTE POSTERIORE SX DEL PIANALE POSTERIORE
da £818,39
da £818,39
# 011
MPN: 980145053
PAVIMENTO LATO ANTERIORE POSTERIORE
da £795,61
da £795,61
# 012
MPN: 67260800
MEMBRO TRASVERSALE
da £100,93
da £100,93
# 013
MPN: 980145054
RINFORZO POSTERIORE DX
da £327,73
da £327,73
# 014
MPN: 980145055
RINFORZO POSTERIORE SX
da £327,73
da £327,73
# 015
MPN: 67276600
SIGILLO DI RINFORZO
da £166,65
da £166,65
# 016
MPN: 80308900
TRAVERSA PARAURTI POSTERIORE CPL
(valido per: CANADA,CINA,EUROPA,MEDIO ORIENTE,TAIWAN,USA)
da £456,56
da £456,56
# 016
MPN: 80308900
TRAVERSA PARAURTI POSTERIORE CPL
Adatto per auto con: mercato tedesco. (valido per: CANADA,CINA,EUROPA,MEDIO ORIENTE,TAIWAN,USA)
da £456,56
da £456,56
# 017
MPN: 68267800
VANO PER LA RUOTA DI SCORTA
da £98,75
da £98,75
# 018
MPN: 68268000
GUARNIZIONE VANO RUOTA DI SCORTA
da £8,89
da £8,89
# 019
MPN: 13026124
VITE [TCEI M5X18]
da £0,56
da £0,56
# 020
MPN: 14446521
Rondella [D. 6 -18X1]
da £1,11
da £1,11
Questa parte sostituisce il numero di parte 12683124
# 021
MPN: 69054900
RINFORZO DESTRO
da £99,85
da £99,85
# 022
MPN: 69112400
RINFORZO SX
da £99,85
da £99,85
# 023
MPN: 11640424
VITE [TE M8X20]
(valido per: CANADA,CINA,EUROPA,MEDIO ORIENTE,TAIWAN,USA)
da £0,87
da £0,87
Questa parte sostituisce il numero di parte 18772224
# 023
MPN: 11640424
VITE [TE M8X20]
Adatto per auto con: mercato tedesco. (valido per: CANADA,CINA,EUROPA,MEDIO ORIENTE,TAIWAN,USA)
da £0,87
da £0,87
Questa parte sostituisce il numero di parte 18772224
# 025
MPN: 14507687
TAPPO
da £0,47
da £0,47
