Valido dall'assembly: 0 - 91906.
-part-diagram-03.50.1.webp)

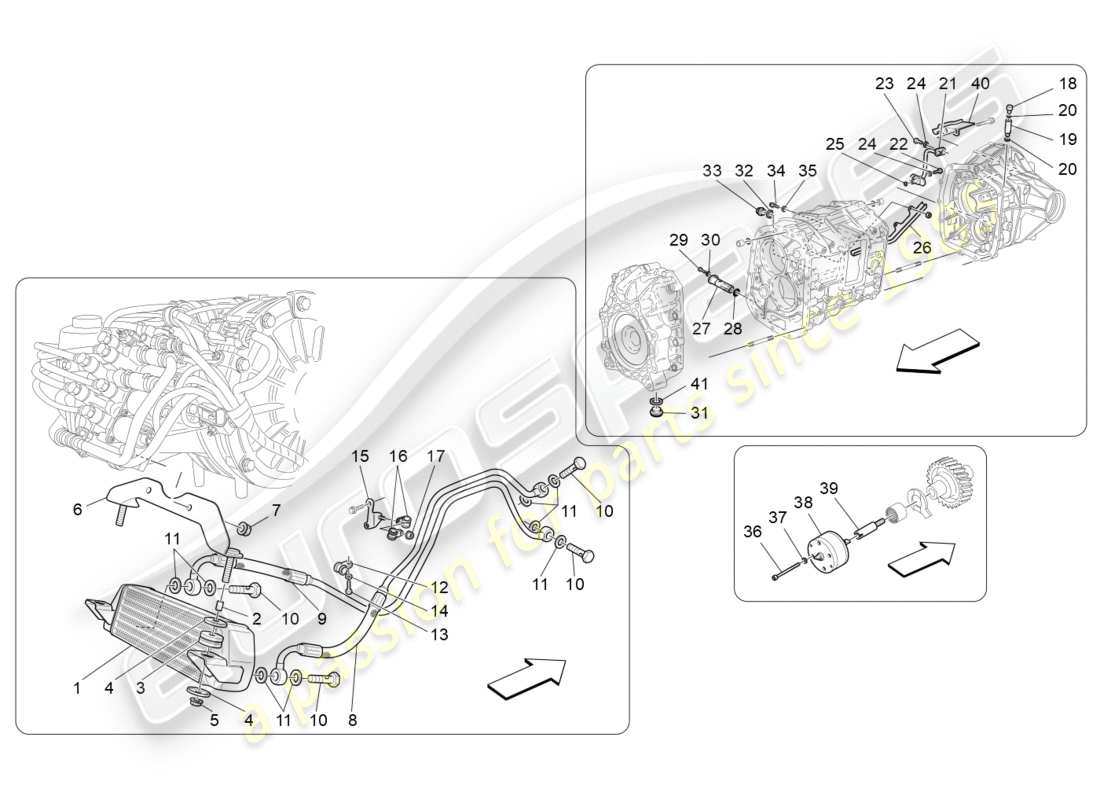

03.50.1 - lubrificazione e raffreddamento dell'olio del cambio
Maserati GranTurismo (2009) LUBRICATION AND GEARBOX OIL COOLING Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 297289
Radiatore dell'olio del cambio
(valido per: CAMBIOCORSA | 4700 cc)
da £272,16
da £272,16
Questa parte sostituisce il codice articolo 243209 che abbiamo in magazzino
# 002
MPN: 107980

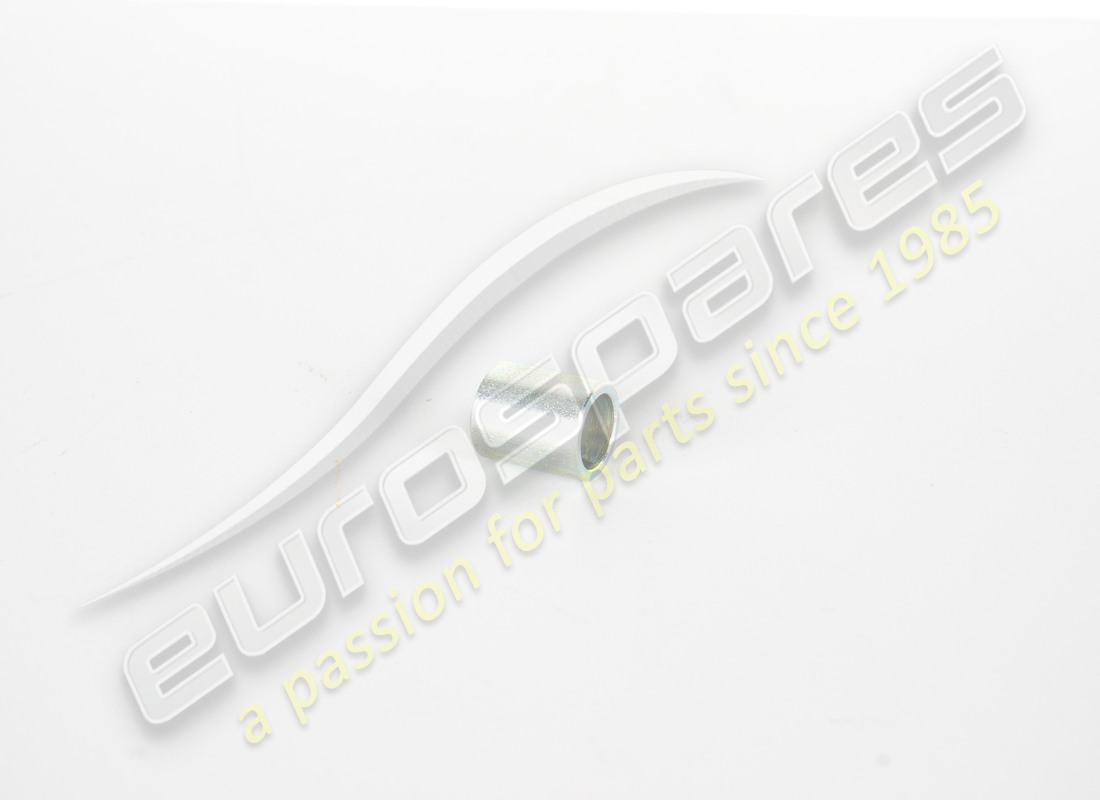

DISTANZIATORE
(valido per: CAMBIOCORSA | 4700 cc)
da £1,64
da £1,64
# 003
MPN: 184519
PAD
(valido per: CAMBIOCORSA | 4700 cc)
da £1,57
da £1,57
# 004
MPN: 12646724
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 005
MPN: 14058511
NOCE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 006
MPN: 243210
staffa
(valido per: CAMBIOCORSA | 4700 cc)
da £48,01
da £48,01
# 007
MPN: 14058511
NOCE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 008
MPN: 243211
TUBO MANDATA OLIO CAMBIO
(valido per: CAMBIOCORSA | 4700 cc)
da £65,66
da £65,66
# 009
MPN: 243664
TUBO DI RITORNO OLIO CAMBIO
(valido per: CAMBIOCORSA | 4700 cc)
da £62,46
da £62,46
# 010
MPN: 10185111
UNIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £1,30
da £1,30
Questa parte sostituisce il numero di parte 178719
# 010
MPN: 178719
UNIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £3,20
da £3,20
# 011
MPN: 10280060
GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,48
da £0,48
# 012
MPN: 10441290
STAFFA CON GUAINA
(valido per: CAMBIOCORSA | 4700 cc)
da £0,28
da £0,28
# 013
MPN: 14305024
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 014
MPN: 12604274
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £0,54
da £0,54
# 015
MPN: 199117
staffa
(valido per: CAMBIOCORSA | 4700 cc)
da £6,32
da £6,32
# 016
MPN: 10441290
STAFFA CON GUAINA
(valido per: CAMBIOCORSA | 4700 cc)
da £0,28
da £0,28
# 017
MPN: 14058411
NOCE [M6]
(valido per: CAMBIOCORSA | 4700 cc)
da £0,54
da £0,54
# 018
MPN: 13414691
SFIATO OLIO
(valido per: CAMBIOCORSA | 4700 cc)
da £5,90
da £5,90
# 019
MPN: 186900
ADATTATORE DI VENTILAZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £53,34
da £53,34
# 020
MPN: 13415400

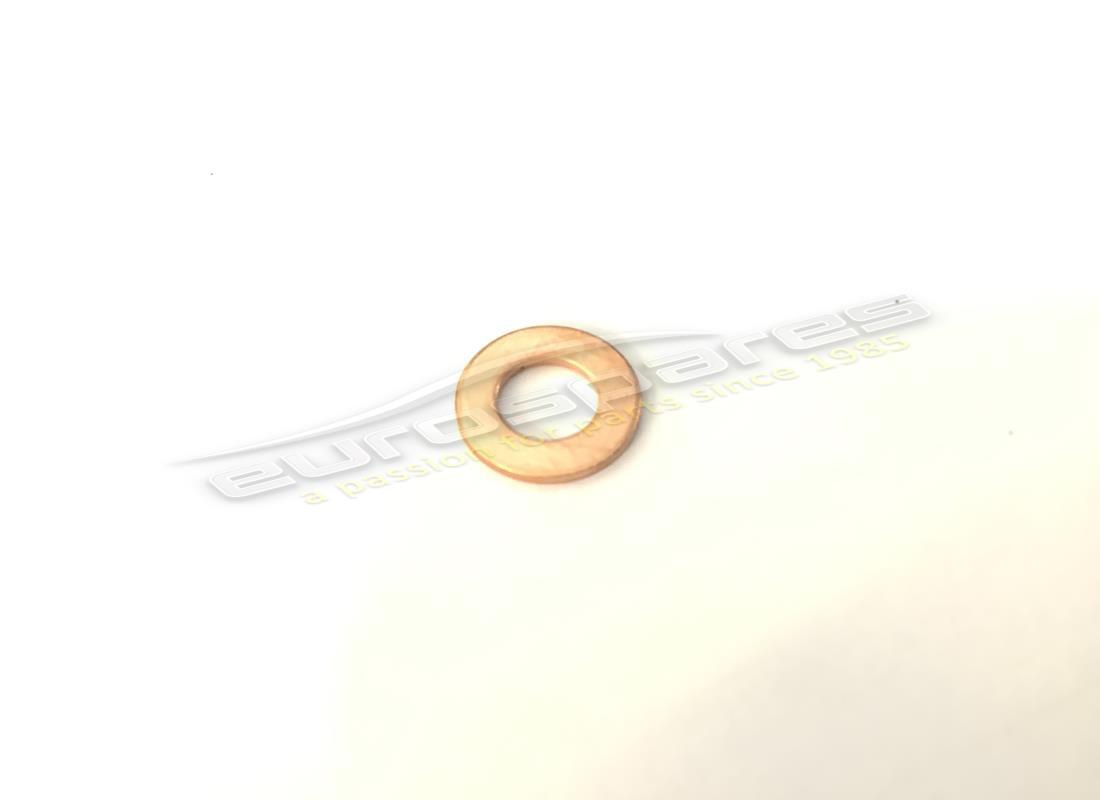

GUARNIZIONE IN RAME
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 021
MPN: 219954
TUBO DI LUBRIFICAZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £102,87
da £102,87
# 022
MPN: 10902224
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 023
MPN: 10979424
VITE [TE M6X10]
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 024
MPN: 11194377
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £0,71
da £0,71
# 025
MPN: 137192
O GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,54
da £0,54
# 026
MPN: 185714
PIASTRELLA A OLIO
(valido per: CAMBIOCORSA | 4700 cc)
da £10,49
da £10,49
# 027
MPN: 182416
FILTRO DELL'OLIO
(valido per: CAMBIOCORSA | 4700 cc)
da £66,04
da £66,04
# 028
MPN: 182119
O GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £2,54
da £2,54
# 029
MPN: 10977624
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 030
MPN: 11199277
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £1,96
da £1,96
# 031
MPN: 183962
TAPPO FILETTATO
(valido per: CAMBIOCORSA | 4700 cc)
da £15,25
da £15,25
Questa parte sostituisce il numero di parte 4123120
# 032
MPN: 10263460
GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10261830
# 033
MPN: 10305111
TAPPO FILETTATO
(valido per: CAMBIOCORSA | 4700 cc)
da £3,65
da £3,65
# 034
MPN: 16286121
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 035
MPN: 10297760
GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 036
MPN: 14303624
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 037
MPN: 10571379
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 038
MPN: 182279
POMPA OLIO COMPLETA
(valido per: CAMBIOCORSA | 4700 cc)
da £348,74
da £348,74
# 039
MPN: 198622
SPILLO
(valido per: CAMBIOCORSA | 4700 cc)
da £55,63
da £55,63
# 040
MPN: 185713
GALLERIA DELL'OLIO
(valido per: CAMBIOCORSA | 4700 cc)
da £16,59
da £16,59
# 041
MPN: 10263460
GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10261830
