Eurospares Valido dall'assembly: 0 - 91906.
-part-diagram-02.01.1.webp)

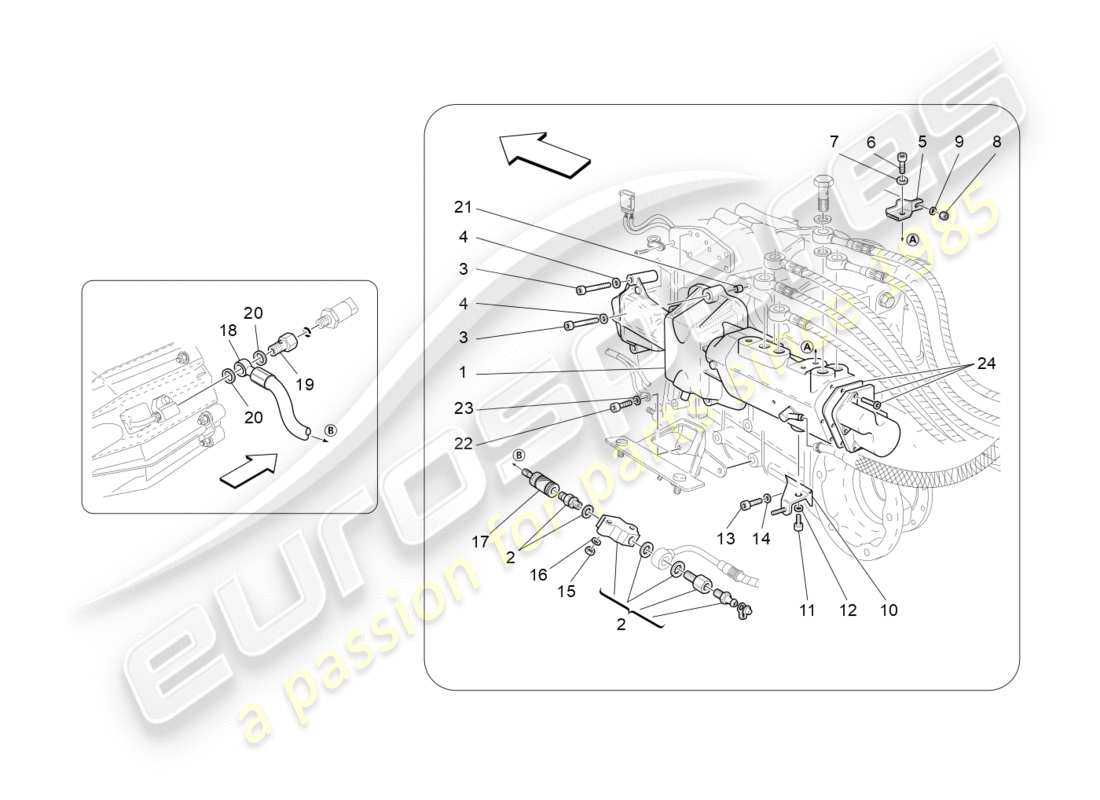

02.01.1 - parti idrauliche di azionamento per cambio F1
Maserati GranTurismo (2009) ACTUATION HYDRAULIC PARTS FOR F1 GEARBOX Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 236033
F1 KIT CAMBIO
(valido per: CAMBIOCORSA | 4700 cc)
da £5.031,98
da £5.031,98
Questa parte sostituisce il numero di parte 260534
# 001
MPN: 260534
ATTUATORE
(valido per: CAMBIOCORSA | 4700 cc)
Superamento
Superamento
# 002
MPN: 260542
KIT DI SCOLLEGAMENTO RAPIDO
(valido per: CAMBIOCORSA | 4700 cc)
da £579,61
da £579,61
# 003
MPN: 14305524
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 003
MPN: 14305624
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,50
da £0,50
# 004
MPN: 12601274
Rondella [D. 6,40-12X 0,5]
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601270
# 005
MPN: 186776
STAFFA SUPERIORE SUPPORTO ATTUATORE
(valido per: CAMBIOCORSA | 4700 cc)
da £6,98
da £6,98
# 006
MPN: 14306224
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 007
MPN: 12601374
Rondella [D. 8,40-15X 0,8]
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 008
MPN: 14048211
NOCE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,54
da £0,54
# 009
MPN: 14499424
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
Superamento
Superamento
# 010
MPN: 199723
STAFFA INFERIORE SUPPORTO ATTUATORE
(valido per: CAMBIOCORSA | 4700 cc)
da £8,41
da £8,41
# 011
MPN: 14301924
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £1,59
da £1,59
# 012
MPN: 12601374
Rondella [D. 8,40-15X 0,8]
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 013
MPN: 14360024
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 014
MPN: 12601474
Rondella [D.10,50-21X 1,0]
(valido per: CAMBIOCORSA | 4700 cc)
da £0,54
da £0,54
# 015
MPN: 15896214
NOCE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 15896211
# 016
MPN: 12601279
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 017
MPN: 225148
ACCOPPIAMENTO FEMMINILE
(valido per: CAMBIOCORSA | 4700 cc)
da £41,65
da £41,65
Questa parte sostituisce il numero di parte 210469
# 018
MPN: 236694
TUBO OLIO FRIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £371,26
da £371,26
# 019
MPN: 199410
COLLO DI RIEMPIMENTO
(valido per: CAMBIOCORSA | 4700 cc)
da £38,51
da £38,51
# 020
MPN: 10261060
GUARNIZIONE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 274036
# 021
MPN: 145992
TASSELLO
(valido per: CAMBIOCORSA | 4700 cc)
da £41,86
da £41,86
# 022
MPN: 14305724
VITE
(valido per: CAMBIOCORSA | 4700 cc)
da £0,53
da £0,53
# 023
MPN: 12620474
Rondella
(valido per: CAMBIOCORSA | 4700 cc)
da £0,47
da £0,47
# 024
MPN: 980139927
KIT COPERTURA ATTUATORE
(valido per: CAMBIOCORSA | 4700 cc)
da £46,28
da £46,28
