01.62.1 - scambiatore di calore

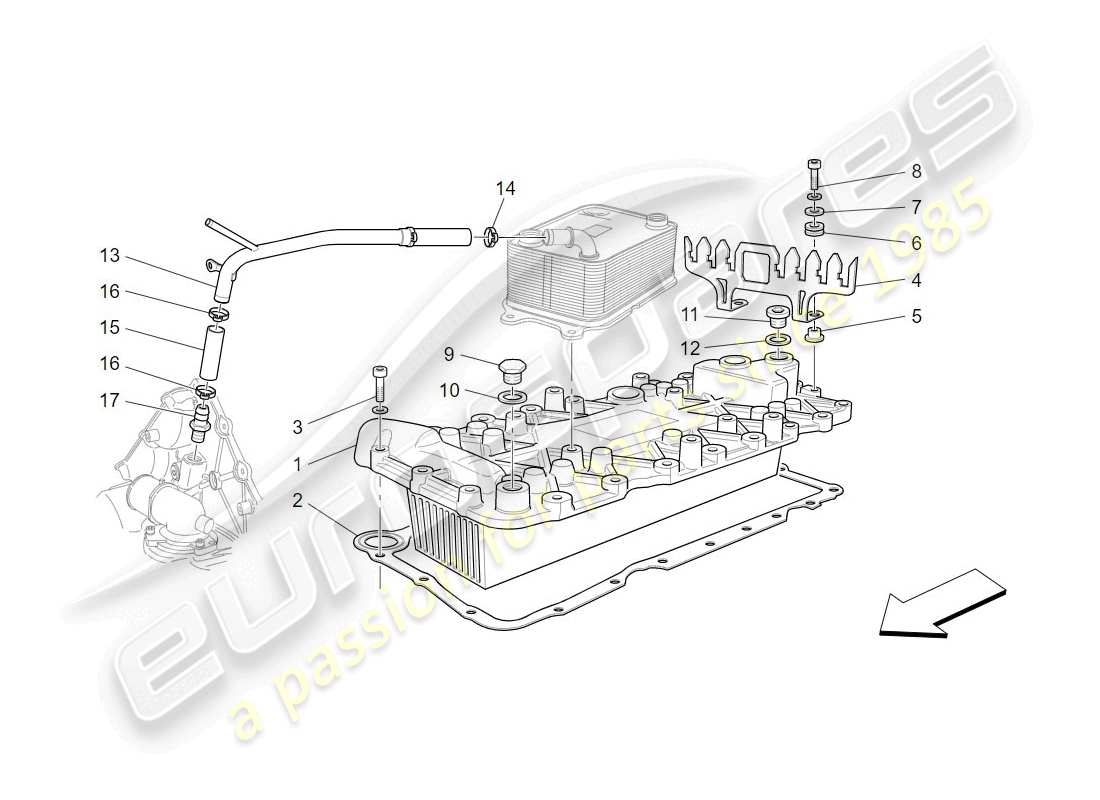

Maserati GranTurismo (2009) HEAT EXCHANGER Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 249527
scambiatore di calore
(valido per: AUTOMATICO)
da £1.133,23
da £1.133,23
Questa parte sostituisce il numero di parte 225826
# 002
MPN: 322663
GUARNIZIONE
(valido per: AUTOMATICO)
da £16,65
da £16,65
Questa parte sostituisce il numero di parte 238689
# 003
MPN: 231620
VITE [M6X25] #M 6X25#
(valido per: AUTOMATICO)
da £0,47
da £0,47
# 003
MPN: 231621
VITE [M6X30] #M 6X30#
(valido per: AUTOMATICO)
da £0,47
da £0,47
# 004
MPN: 225828
staffa
Valido dall'assembly: 0 - 49657. (valido per: AUTOMATICO | 4200 cc)
da £13,95
da £13,95
# 004
MPN: 247096
staffa
(valido per: AUTOMATICO | 4700 cc)
da £18,56
da £18,56
# 005
MPN: 149707
DISTANZIATORE
(valido per: AUTOMATICO)
da £0,65
da £0,65
# 006
MPN: 177576
ANELLO INTERMEDIO
(valido per: AUTOMATICO)
da £1,11
da £1,11
# 007
MPN: 12643724
Rondella [D 6,15-18X 1,5]
(valido per: AUTOMATICO)
da £0,47
da £0,47
# 008
MPN: 231620
VITE [M6X25]
(valido per: AUTOMATICO)
da £0,47
da £0,47
# 009
MPN: 11903011
TAPPO
(valido per: AUTOMATICO)
da £2,93
da £2,93
# 010
MPN: 10284460
GUARNIZIONE
(valido per: AUTOMATICO)
da £0,47
da £0,47
# 011
MPN: 150731
TAPPO FILETTATO
(valido per: AUTOMATICO)
da £2,01
da £2,01
# 012
MPN: 10280060
GUARNIZIONE
(valido per: AUTOMATICO)
da £0,47
da £0,47
# 013
MPN: 231360
TUBO USCITA ACQUA DALLO SCAMBIATORE DI CALORE
Valido dall'assembly: 0 - 60847. (valido per: AUTOMATICO)
da £148,65
da £148,65
# 014
MPN: 228142
MORSETTO
(valido per: AUTOMATICO)
da £0,86
da £0,86
# 015
MPN: 237411
MANICA
(valido per: AUTOMATICO)
da £19,30
da £19,30
Questa parte sostituisce il numero di parte 221708
# 016
MPN: 228142
MORSETTO
(valido per: AUTOMATICO)
da £0,86
da £0,86
# 017
MPN: 228439
RACCORDO FILETTATO
(valido per: AUTOMATICO)
da £8,10
da £8,10
Questa parte sostituisce il numero di parte 237662
# 017
MPN: 237662
RACCORDO FILETTATO
(valido per: AUTOMATICO)
Superamento
Superamento
