Eurospares-part-diagram-01.42.1.webp)

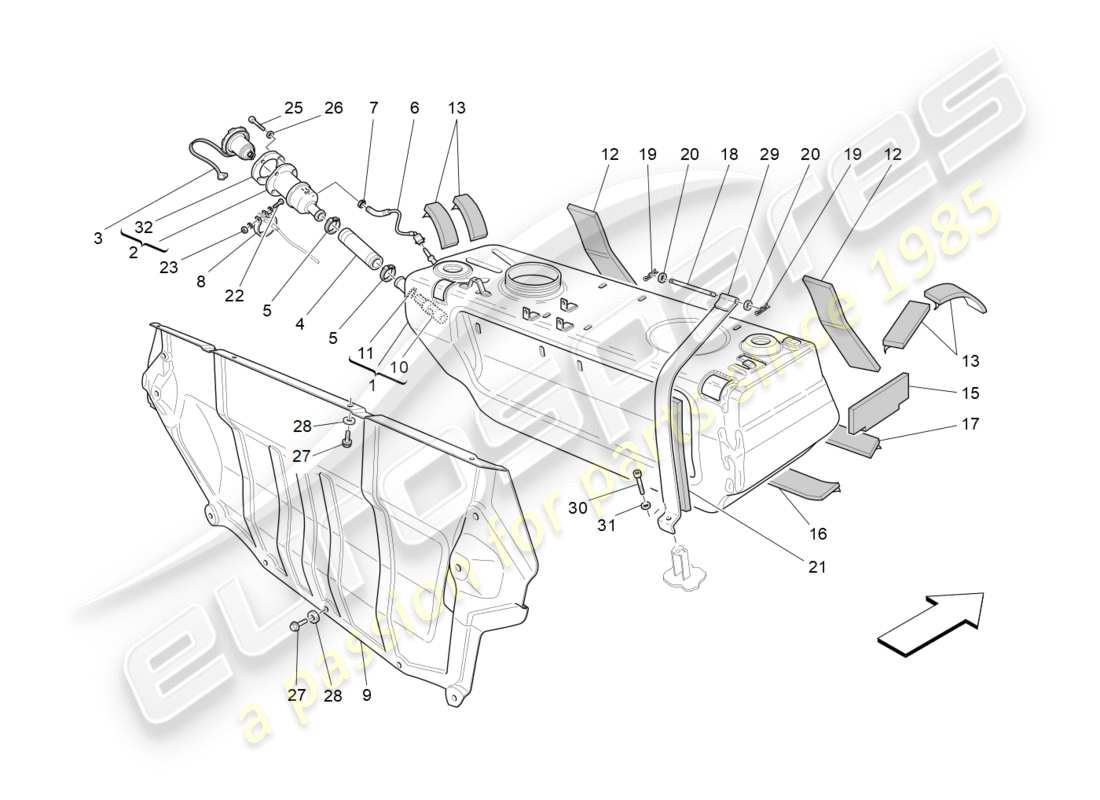

01.42.1 - SERBATOIO DI CARBURANTE
Maserati GranTurismo (2009) FUEL TANK Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 224260
SERBATOIO DI CARBURANTE
da £604,27
da £604,27
# 002
MPN: 222257
MONTAGGIO BOCCHETTONE DI RIEMPIMENTO CARBURANTE
da £19,29
da £19,29
Questa parte sostituisce il codice articolo 192332 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 212680
TAPPO DEL SERBATOIO
da £41,86
da £41,86
# 004
MPN: 224261
TUBO DI COLLEGAMENTO UNIONE-SERBATOIO
da £20,63
da £20,63
# 005
MPN: 13000590
COLLARE A VITE
da £0,47
da £0,47
# 006
MPN: 224319
TUBO RICICLO VAPORI
da £12,80
da £12,80
# 007
MPN: 13432070
COLLARE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 13434670
# 008
MPN: 203446
COLLARE
da £33,62
da £33,62
# 009
MPN: 68412200
SCUDO DI TENUTA VANO BAULE
da £34,15
da £34,15
# 010
MPN: 237407
VALVOLA DI INTERCETTAZIONE
Valido dall'assembly: 42931.
da £17,35
da £17,35
# 012
MPN: 192990
SPESSORE GOMMA
da £7,37
da £7,37
# 013
MPN: 229260
SPESSORE GOMMA
da £1,59
da £1,59
# 015
MPN: 192329
SPESSORE GOMMA
da £2,93
da £2,93
# 016
MPN: 229258
SPESSORE GOMMA INFERIORE
da £10,78
da £10,78
# 017
MPN: 229259
SPESSORE GOMMA INFERIORE
da £8,41
da £8,41
# 018
MPN: 389200520
SPILLO
da £3,40
da £3,40
# 019
MPN: 58841309
CLIP DI SICUREZZA
da £1,88
da £1,88
Questa parte sostituisce il numero di parte 670000498 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 12648206
Rondella
da £0,47
da £0,47
# 021
MPN: 379200397
GUARNIZIONE ADESIVA
da £3,17
da £3,17
# 022
MPN: 10389321
VITE
da £0,47
da £0,47
# 023
MPN: 14059121
NOCE
da £0,54
da £0,54
# 025
MPN: 13289277
VITE
da £1,90
da £1,90
# 026
MPN: 389200348
Rondella
da £4,28
da £4,28
# 027
MPN: 11625724
VITE [TE M6X16]
da £0,47
da £0,47
# 028
MPN: 12643724
Rondella [D 6,15-18X 1,5]
da £0,47
da £0,47
# 029
MPN: 232638
FISSAGGIO DEL SERBATOIO CARBURANTE
da £7,67
da £7,67
# 030
MPN: 205402
VITE
da £1,59
da £1,59
# 031
MPN: 13550224
Rondella
da £0,68
da £0,68
# 032
MPN: 980139787
GUARNIZIONE
da £1,11
da £1,11
