Valido dall'assembly: 0 - 91906.
-part-diagram-01.21.1.webp)

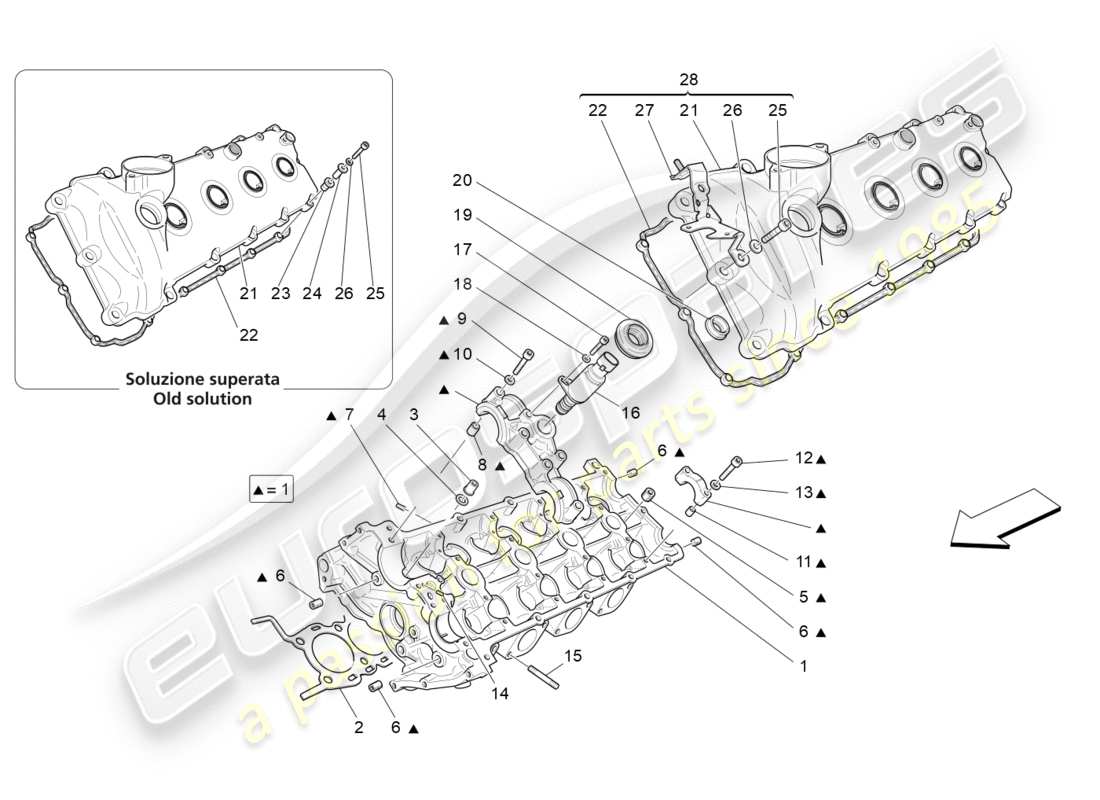

01.21.1 - Testata cilindro sinistra
Maserati GranTurismo (2009) LH CYLINDER HEAD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 261273
GRUPPO TESTA SX
Valido dal motore: 0 - 157839.
da £1.358,21
da £1.358,21
Questa parte sostituisce il numero di parte 248932
# 001
MPN: 261273
GRUPPO TESTA SX
Valido dal motore: 0 - 157854.
da £1.358,21
da £1.358,21
Questa parte sostituisce il numero di parte 248932
# 001
MPN: 271222
GRUPPO TESTA SX
Valido dal motore: 157840.
da £1.376,30
da £1.376,30
# 001
MPN: 271222
GRUPPO TESTA SX
Valido dal motore: 157855.
da £1.376,30
da £1.376,30
# 002
MPN: 211870
GUARNIZIONE TESTA SX
(valido per: AUTOMATICO | 4200 cc)
da £111,59
da £111,59
# 002
MPN: 266263
GUARNIZIONE TESTA SX
(valido per: 4700 cc)
da £82,10
da £82,10
Questa parte sostituisce il numero di parte 212220
# 003
MPN: 183524
NOCE [M11]
da £1,02
da £1,02
# 003
MPN: 303886
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 183524
# 004
MPN: 151117
Rondella [D.11.25-22X2.5]
da £0,32
da £0,32
Questa parte sostituisce il numero di parte 300266 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 14325140
TAPPO FILETTATO
da £1,12
da £1,12
# 006
MPN: 14326001
TAPPO FILETTATO
da £0,48
da £0,48
# 007
MPN: 199760
TAPPO FILETTATO
da £0,53
da £0,53
# 008
MPN: 102725
TASSELLO DI CENTRAGGIO
da £0,67
da £0,67
# 009
MPN: 243721
VITE
da £0,47
da £0,47
# 010
MPN: 11197774
Rondella [D.6.4-12X2.4]
da £0,53
da £0,53
# 011
MPN: 102725
TASSELLO DI CENTRAGGIO
da £0,61
da £0,61
# 012
MPN: 243719
VITE [M6X35]
da £0,48
da £0,48
# 013
MPN: 11197774
Rondella [D.6.4-12X2.4]
da £0,52
da £0,52
# 014
MPN: 226414
TASSELLO
da £4,03
da £4,03
# 015
MPN: 13543424
PERNO
da £1,09
da £1,09
# 016
MPN: 269226
VALVOLA DI CONTROLLO PRESSIONE OLIO
Valido dal motore: 0 - 185618.
Superamento
Superamento
Questa parte sostituisce il numero di parte 253283
# 016
MPN: 296016
VALVOLA DI CONTROLLO PRESSIONE OLIO
Valido dal motore: 0 - 185618.
da £105,94
da £105,94
Questa parte sostituisce il numero di parte 269226
# 016
MPN: 296016
VALVOLA DI CONTROLLO PRESSIONE OLIO
Valido dal motore: 185619.
da £105,94
da £105,94
Questa parte sostituisce il numero di parte 269226
# 017
MPN: 14304224
VITE
da £0,53
da £0,53
# 018
MPN: 11181574
Rondella [D.5.3-11X0.9]
da £0,47
da £0,47
# 019
MPN: 228962
GUARNIZIONE
da £6,98
da £6,98
# 020
MPN: 223982
GUARNIZIONE
da £1,44
da £1,44
# 021
MPN: 272788
COPERTURA TESTA CILINDRO SX
Valido dal motore: 179079. (valido per: 4700 cc)
da £280,80
da £280,80
# 021
MPN: 980145495
KIT COPERTURA TESTA SX
Valido dal motore: 0 - 157854. (valido per: AUTOMATICO | 4200 cc)
da £1.058,56
da £1.058,56
Questa parte sostituisce il numero di parte 230055
# 021
MPN: 980145495
KIT COPERTURA TESTA SX
Valido dal motore: 157855. (valido per: AUTOMATICO | 4200 cc)
da £1.058,56
da £1.058,56
Questa parte sostituisce il numero di parte 230055
# 022
MPN: 211220
GUARNIZIONE COPERCHIO TESTA SX
Valido dal motore: 0 - 179078.
da £43,23
da £43,23
# 022
MPN: 264987
GUARNIZIONE COPERCHIO TESTA SX
Valido dal motore: 179079.
da £57,94
da £57,94
# 023
MPN: 203102
BOCCOLA IN GOMMA
Valido dal motore: 0 - 179078.
da £2,92
da £2,92
# 024
MPN: 228598
BOCCOLA
Valido dal motore: 0 - 179078.
da £1,87
da £1,87
# 025
MPN: 156830
VITE
da £0,50
da £0,50
# 026
MPN: 11197774
Rondella [D.6.4-12X2.4]
da £0,52
da £0,52
# 027
MPN: 265568
STAFFA FISSAGGIO VALVOLA ARIA SX
da £1.068,02
da £1.068,02
# 028
MPN: 980145470
KIT COPERTURA TESTA SX #CONSULTA IL BOLLETTINO PPD 09/2012 12/12/2012#
Valido dal motore: 0 - 179078. (valido per: 4700 cc)
da £1.258,28
da £1.258,28
Questa parte sostituisce il numero di parte 240563 - e 1 altro. Fare clic per visualizzare i dettagli
