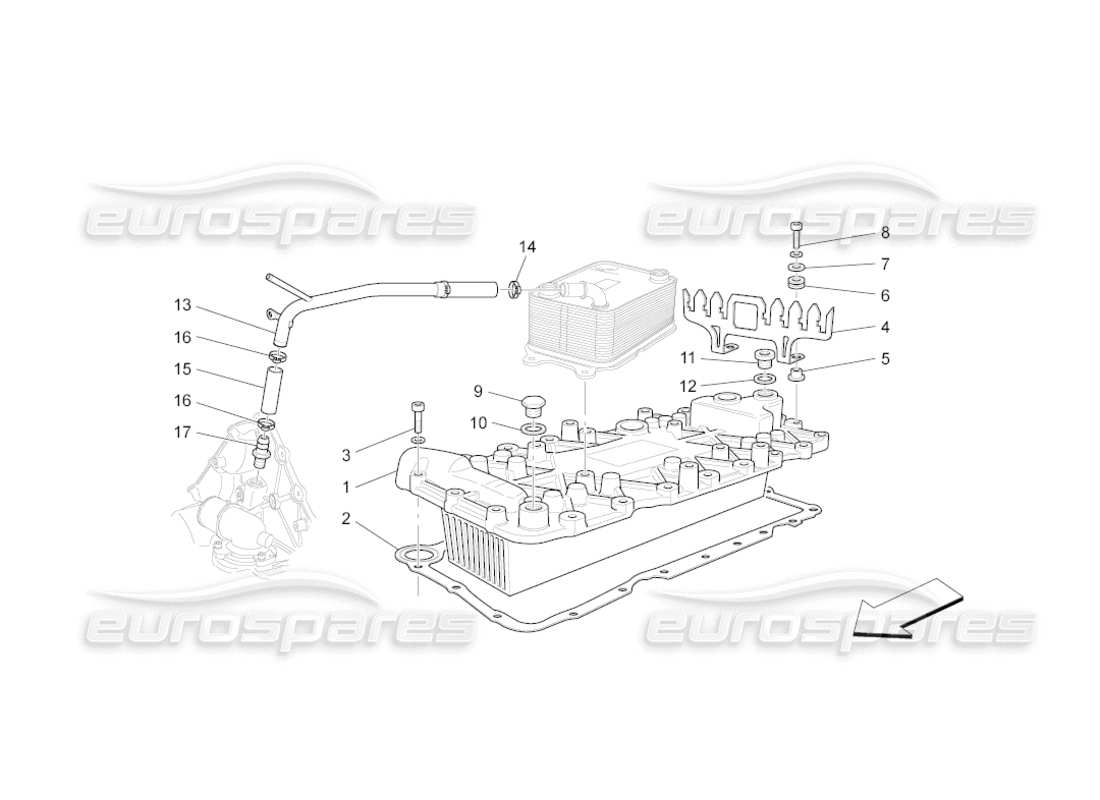

018 - scambiatore di calore
Maserati GranCabrio (2010) 4.7 Heat Exchanger Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 249527
scambiatore di calore
da £1.133,23
da £1.133,23
Questa parte sostituisce il numero di parte 225826
# 002
MPN: 322663
GUARNIZIONE
da £16,65
da £16,65
Questa parte sostituisce il numero di parte 238689
# 002
MPN: 322663
GUARNIZIONE
da £16,65
da £16,65
Questa parte sostituisce il numero di parte 238689
# 003
MPN: 231620
VITE M 6X25
da £0,47
da £0,47
# 003
MPN: 231621
VITE M 6X30
da £0,47
da £0,47
# 004
MPN: 247096
staffa
da £18,56
da £18,56
# 005
MPN: 149707
DISTANZIATORE
da £0,65
da £0,65
# 006
MPN: 177576
PASSACAVO
da £1,11
da £1,11
# 007
MPN: 12643724
Rondella
da £0,47
da £0,47
# 008
MPN: 231620
VITE
da £0,47
da £0,47
# 009
MPN: 11903011
TAPPO
da £2,93
da £2,93
# 010
MPN: 10284460
GUARNIZIONE
da £0,47
da £0,47
# 011
MPN: 150731
TAPPO FILETTATO
da £2,01
da £2,01
# 012
MPN: 10280060
GUARNIZIONE
da £0,47
da £0,47
# 013
MPN: 231360
TUBO USCITA ACQUA DALLO SCAMBIATORE DI CALORE
da £148,65
da £148,65
# 014
MPN: 228142
MORSETTO
da £0,86
da £0,86
# 015
MPN: 237411
MANICA
da £19,30
da £19,30
Questa parte sostituisce il numero di parte 221708
# 015
MPN: 237411
MANICA
da £19,30
da £19,30
Questa parte sostituisce il numero di parte 221708
# 016
MPN: 228142
MORSETTO
da £0,86
da £0,86
# 017
MPN: 228439
RACCORDO FILETTATO
da £8,10
da £8,10
Questa parte sostituisce il numero di parte 237662
# 017
MPN: 237662
RACCORDO FILETTATO
Superamento
Superamento
