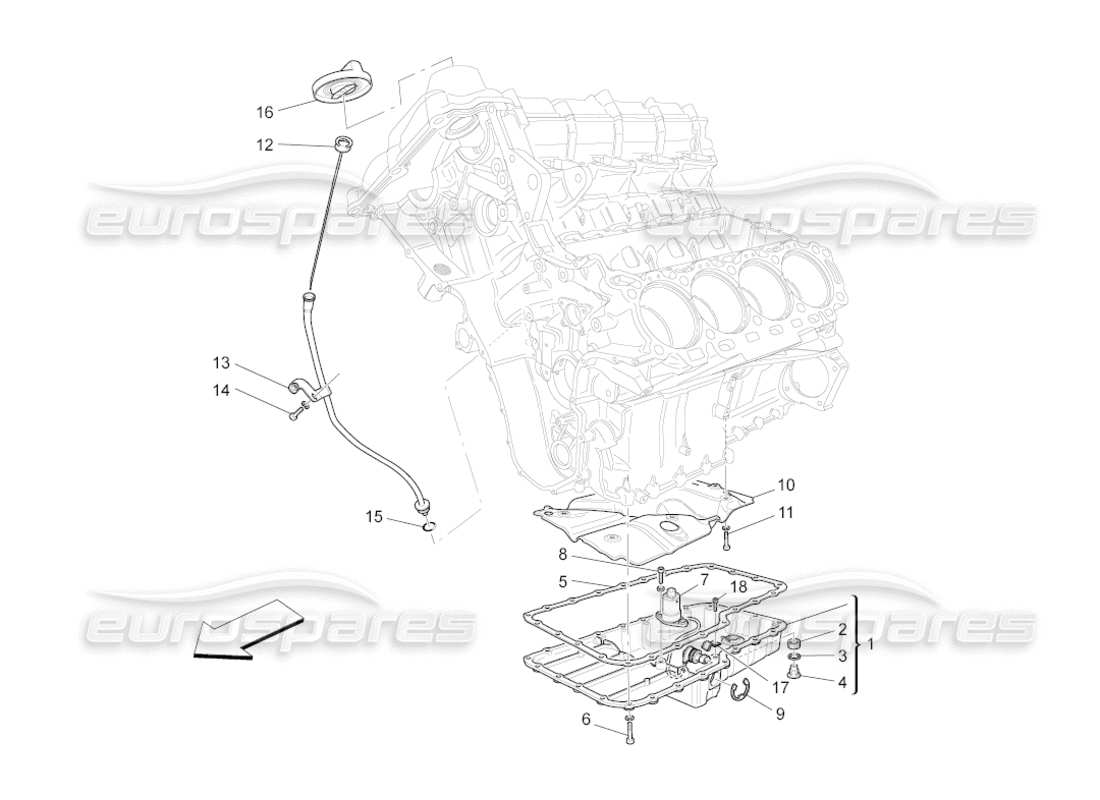

016 - sistema di lubrificazione: circuito e raccolta
Maserati GranCabrio (2010) 4.7 Lubrication System: Circuit And Collection Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 229192
COPPA OLIO COMPLETA
da £133,71
da £133,71
Questa parte sostituisce il numero di parte 248358
# 002
MPN: 223577
INSERTO FILETTATO
da £2,46
da £2,46
# 003
MPN: 10261860
GUARNIZIONE
da £0,54
da £0,54
# 004
MPN: 104280
TAPPO FILETTATO
da £4,95
da £4,95
# 005
MPN: 322667
GUARNIZIONE COPPA OLIO
da £18,20
da £18,20
Questa parte sostituisce il numero di parte 225108 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 231618
VITE
da £0,50
da £0,50
# 007
MPN: 230171
RILEVATORE LIVELLO OLIO
da £25,54
da £25,54
# 008
MPN: 231617
VITE
da £0,53
da £0,53
# 009
MPN: 16165276
ANELLO FLESSIBILE
da £0,53
da £0,53
# 010
MPN: 228496
PROTEZIONE COPPA OLIO
da £71,53
da £71,53
# 011
MPN: 231616
VITE
da £0,52
da £0,52
# 012
MPN: 300300
ASTA LIVELLO OLIO
da £25,05
da £25,05
Questa parte sostituisce il numero di parte 234899
# 013
MPN: 224516
PROLUNGA ASTA LIVELLO OLIO
Superamento
Superamento
# 013
MPN: 233648
PROLUNGA ASTA LIVELLO OLIO
da £151,55
da £151,55
Questa parte sostituisce il numero di parte 224516
# 014
MPN: 231616
VITE
da £0,54
da £0,54
# 015
MPN: 159871
ANELLO DI TENUTA
da £0,54
da £0,54
# 016
MPN: 238500
TAPPO OLIO
Superamento
Superamento
Questa parte sostituisce il numero di parte 228493
# 017
MPN: 231391
staffa
da £22,37
da £22,37
# 018
MPN: 231617
VITE
da £0,54
da £0,54
