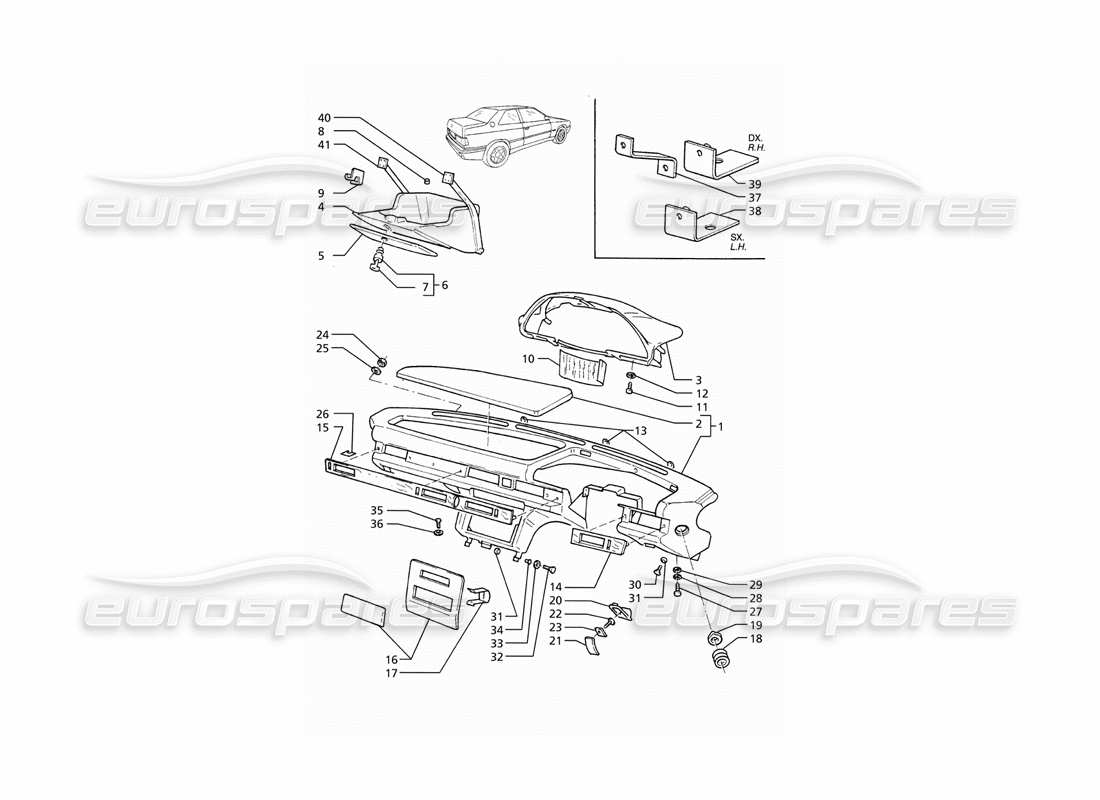

maserati ghibli 2.8 gt (variante) schema delle parti del quadro strumenti (guida a destra).

062.1 - Pannello strumenti (guida a destra)

Maserati Ghibli 2.8 GT (Variante) Instrument Panel (R.H. Drive) Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 001
MPN: 368966401
CRUSCOTTO (PELLE AVORIO)
- Valido per la versione 27, 28
da £767,88
da £767,88
# 001
MPN: 369166401
CRUSCOTTO (PELLE BEIGE)
- Valido per la versione 27, 28
da £810,61
da £810,61
# 001
MPN: 369366401
CRUSCOTTO (PELLE BLU)
- Valido per la versione 27, 28
da £809,76
da £809,76
# 001
MPN: 369466401
CRUSCOTTO (PELLE VERDE)
- Valido per la versione 27, 28
da £809,76
da £809,76
# 001
MPN: 369566401
CRUSCOTTO (PELLE GRIGIA)
- Valido per la versione 27, 28
da £763,77
da £763,77
# 001
MPN: 369966401
CRUSCOTTO (PELLE NERA)
- Valido per la versione 27, 28
da £810,61
da £810,61
# 002
MPN: 368966415
CRUSCOTTO SUPERIORE PASSAMANERIA (AVORIO ALC.)
- Valido per la versione 27, 28
# 002
MPN: 369166415
CRUSCOTTO SUPERIORE BORDATURA (BEIGE ALC.)
- Valido per la versione 27, 28
# 002
MPN: 369366415
CRUSCOTTO SUPERIORE RIFINITURA (BLU ALC.)
- Valido per la versione 27, 28
# 002
MPN: 369466415
CRUSCOTTO SUPERIORE RIFILATURA (ALC.VERDE)
- Valido per la versione 27, 28
# 002
MPN: 369551415
CRUSCOTTO SUPERIORE RIVESTIMENTO (GRIGIO ALC.)
- Valido per la versione 27, 28
# 003
MPN: 322370186
CONTENITORE STRUMENTI (ALC.GRIGIO)
- Valido per la versione 27, 28
da £168,06
da £168,06
# 003
MPN: 362317186
CUSTODIA STRUMENTI (AVORIO ALC.)
- Valido per la versione 27, 28
da £162,72
da £162,72
# 003
MPN: 369166407
CUSTODIA STRUMENTI (PELLE BEIGE)
- Valido per la versione 27, 28
da £168,46
da £168,46
# 003
MPN: 369351407
CUSTODIA STRUMENTI (PELLE BLU)
- Valido per la versione 27, 28
da £161,81
da £161,81
# 003
MPN: 369451407
CUSTODIA STRUMENTI (PELLE VERDE)
- Valido per la versione 27, 28
da £161,81
da £161,81
# 003
MPN: 369966407
CUSTODIA STRUMENTI (PELLE NERA)
- Valido per la versione 27, 28
da £523,13
da £523,13
# 004
MPN: 312353113
SCATOLA CRUSCOTTO
- Valido per la versione 27, 28
da £19,61
da £19,61
# 005
MPN: 378951402
RIVESTIMENTO SCATOLA CRUSCOTTO (PELLE AVORIO)
- Valido per la versione 27, 28
da £5,87
da £5,87
# 005
MPN: 379151402
RIVESTIMENTO SCATOLA CRUSCOTTO (PELLE BEIGE)
- Valido per la versione 27, 28
da £3,28
da £3,28
# 005
MPN: 379351402
RIVESTIMENTO SCATOLA CRUSCOTTO (PELLE BLU)
- Valido per la versione 27, 28
da £5,12
da £5,12
# 005
MPN: 379451402
RIVESTIMENTO SCATOLA CRUSCOTTO (PELLE VERDE)
- Valido per la versione 27, 28
da £34,63
da £34,63
# 005
MPN: 379551402
RIVESTIMENTO SCATOLA CRUSCOTTO (PELLE GRIGIA)
- Valido per la versione 27, 28
da £6,41
da £6,41
# 005
MPN: 379951402
RIVESTIMENTO SCATOLA CRUSCOTTO (PELLE NERA)
- Valido per la versione 27, 28
da £34,63
da £34,63
# 006
MPN: 372380012
SERRATURA SCATOLA CRUSCOTTO
- Valido per la versione 27, 28
da £92,49
da £92,49
Questa parte sostituisce il numero di parte 372330012
# 007
MPN: 312320376
Chiave
- Valido per la versione 27, 28
da £0,54
da £0,54
# 008
MPN: 312320324
GOMMINO
- Valido per la versione 27, 28
da £0,70
da £0,70
# 009
MPN: 312320339
RISCONTRO SERRATURA CASSETTO PORTAOGGETTI
- Valido per la versione 27, 28
da £1,55
da £1,55
# 010
MPN: 369151406
RIVESTIMENTO (PELLE BEIGE)
- Valido per la versione 27, 28
da £20,25
da £20,25
# 010
MPN: 369351406
RIVESTIMENTO (PELLE BLU)
- Valido per la versione 27, 28
da £20,25
da £20,25
# 010
MPN: 369451406
RIVESTIMENTO (PELLE VERDE)
- Valido per la versione 27, 28
da £20,25
da £20,25
# 010
MPN: 369551406
RIVESTIMENTO (PELLE GRIGIA)
- Valido per la versione 27, 28
da £20,25
da £20,25
# 010
MPN: 369951406
RIVESTIMENTO (PELLE NERA)
- Valido per la versione 27, 28
da £20,25
da £20,25
# 011
MPN: 119935190
VITE
- Valido per la versione 27, 28
da £1,08
da £1,08
# 012
MPN: 30831442
RONDELLA Rondella
- Valido per la versione 27, 28
# 013
MPN: 312320384
GUARNIZIONE
- Valido per la versione 27, 28
da £0,70
da £0,70
# 014
MPN: 362315138
FINITURA IN RADICA
- Valido per la versione 27, 28
da £110,63
da £110,63
# 015
MPN: 362317137
FINITURA IN RADICA CON NOME GHIBLI
- Valido per la versione 27, 28
da £64,40
da £64,40
# 016
MPN: 368300278
VANO RADIO/CLIM. FINITORE CENTRALINA
- Valido per la versione 27, 28
da £255,08
da £255,08
Questa parte sostituisce il numero di parte 328312243
# 017
MPN: 318320027
staffa
- Valido per la versione 27, 28
da £1,55
da £1,55
# 018
MPN: 315520320
STIVALE
- Valido per la versione 27, 28
da £16,30
da £16,30
# 019
MPN: 315520319
GHIERA
- Valido per la versione 27, 28
da £1,55
da £1,55
# 020
MPN: 312353336
SUPPORTO
- Valido per la versione 27, 28
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 312320336
# 021
MPN: 312353333
FINITORE VANO
- Valido per la versione 27, 28
da £1,68
da £1,68
# 022
MPN: 119142160
VITE
- Valido per la versione 27, 28
da £0,84
da £0,84
# 023
MPN: 552315334
Rondella
- Valido per la versione 27, 28
da £1,08
da £1,08
# 024
MPN: 128350060
NOCE
- Valido per la versione 27, 28
# 025
MPN: 163030060
RONDELLA Rondella
- Valido per la versione 27, 28
da £1,08
da £1,08
# 026
MPN: 312320381
SPESSO
- Valido per la versione 27, 28 - Se necessario
da £0,70
da £0,70
# 027
MPN: 101209030
VITE
- Valido per la versione 27, 28
# 028
MPN: 135300084
Rondella
- Valido per la versione 27, 28
# 029
MPN: 169020508
Rondella
- Valido per la versione 27, 28
# 030
MPN: 119942160
VITE
- Valido per la versione 27, 28
da £0,47
da £0,47
# 031
MPN: 318320341
DADO VITE
- Valido per la versione 27, 28 - Se necessario
da £0,70
da £0,70
Questa parte sostituisce il numero di parte 14229280
# 032
MPN: 119142160
VITE
- Valido per la versione 27, 28 - Se necessario
da £0,84
da £0,84
# 033
MPN: 135900043
Rondella
- Valido per la versione 27, 28
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 14496207
# 034
MPN: 312520499
DADO VITE
- Valido per la versione 27, 28
da £0,70
da £0,70
# 035
MPN: 119148160
VITE
- Valido per la versione 27, 28
# 036
MPN: 169020005
Rondella
- Valido per la versione 27, 28
da £1,08
da £1,08
# 037
MPN: 362300346
staffa
- Valido per la versione 27, 28
da £3,25
da £3,25
# 038
MPN: 362300107
PIASTRA SX
- Valido per la versione 27, 28
da £10,97
da £10,97
# 039
MPN: 362300108
PIASTRA DX
- Valido per la versione 27, 28
da £8,20
da £8,20
# 040
MPN: 312353121
BRACCIO SX
- Valido per la versione 27, 28
da £16,77
da £16,77
# 041
MPN: 312320112
BRACCIO DESTRO
- Valido per la versione 27, 28
da £18,54
da £18,54
