043 - Ventilazione

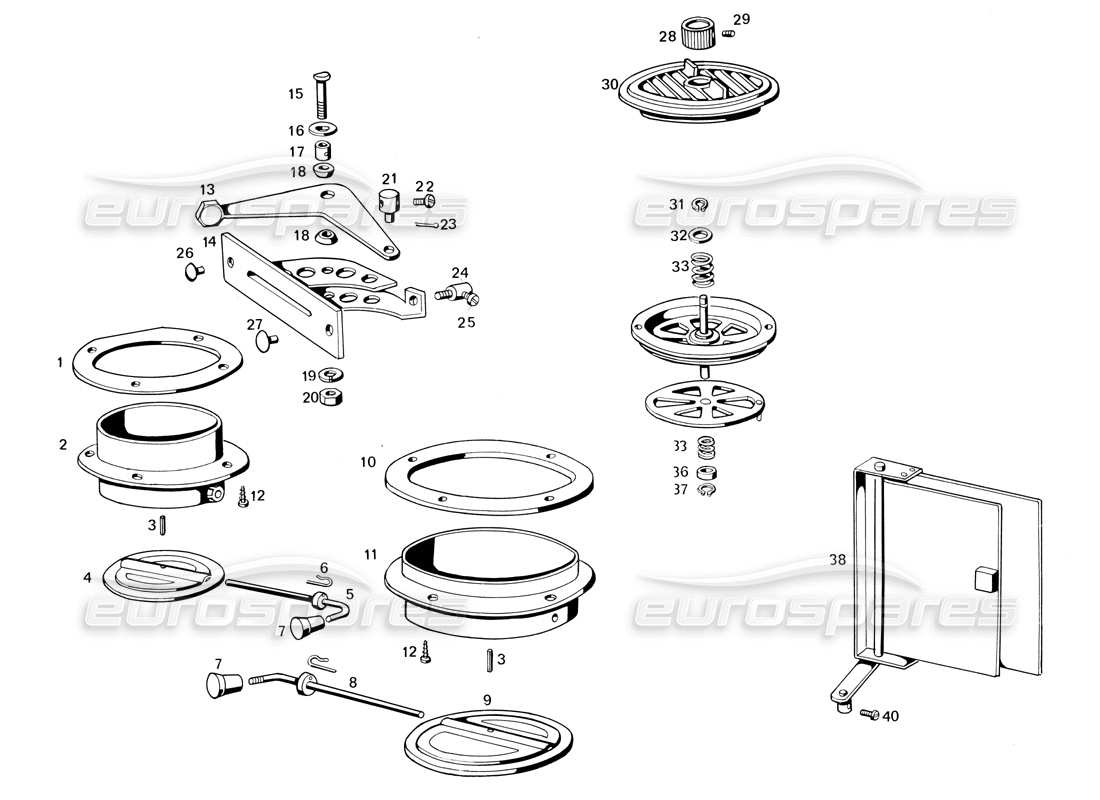

Maserati Ghibli 4.7 / 4.9 Ventilation Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 107/A BV 64002
GUARNIZIONE O SIGILLO
# 002
MPN: 107/A BV 63990
Tubo per farfalla Ø 80 pilota (sino alla vettura N. 300)
# 003
MPN: SN 63455
SPILLO
# 003
MPN: SN 63455
SPILLO
# 004
MPN: 107/A BV 57188
Farfalla Ø 80 pilota (sino alla vettura N. 300)
# 005
MPN: 107/A BV 64815
LEVA
# 006
MPN: 107/A BV 64797
PRIMAVERA
# 006
MPN: 107/A BV 64797
PRIMAVERA
# 007
MPN: 107/A BC 62327
Tradurre......
# 007
MPN: 107/A BC 62327
Pomello sulla leva farfalla Ø 80 pilota (sino alla vettura N. 300)
# 008
MPN: 107/A BV 65113
LEVA
# 009
MPN: 107/A BV 65120
Farfalla Ø 111 passeggero
# 010
MPN: 107/A BV 65123
Tubo per farfalla 0 111 passeggero
# 011
MPN: 107/A BV 65127
GUARNIZIONE O SIGILLO
# 013
MPN: 107 BV 56401
LEVA
da £126,00
da £126,00
# 014
MPN: 107 BV 57839
Gruppo staffe per comando riscaldamento
# 015
MPN: BNT47021
BULLONE
da £1,80
da £1,80
Questa parte sostituisce il numero di parte 47021
# 016
MPN: RN54593
Rondella
# 017
MPN: 107/A BV 64130
Bussola porta leva comando riscaldamento
# 018
MPN: RAT 57837
Rondella
# 019
MPN: RSN/32690
Rondella
# 020
MPN: DNT 47047
NOCE
# 021
MPN: NPL 55688
Tradurre......
# 022
MPN: VN 57637
VITE
# 023
MPN: CN 42802
Copiglia Ø 1,5 X 25 per detto
# 024
MPN: NPL 48847
Tradurre......
# 025
MPN: VNT 32689
VITE
# 026
MPN: 115 BV 64580
Bollino piccolo rosso per esplicazione simbolo acqua riscaldamento (chiuso)
# 026
MPN: 115 BV 64582
Bollino piccolo bianco per esplicazione simbolo farfalla aria chiusa
# 027
MPN: 115 BV 64579
Bollino grande rosso per esplicazione simbolo acqua riscaldamento (aperto)
# 027
MPN: 115 DV 64581
Bollino grande bianco per esplicazione simbolo farfalla aria aperta
# 028
MPN: 107/A BV 61999
POMELLO PER COMANDO FARFALLA RISCALDAMENTO
# 029
MPN: GRN 63192
Grano Ø 4 X 0,7 X 8 per detto
# 030
MPN: 107/A BV 62130
Farfalla orientabile
# 031
MPN: ART 61038
SQUILLO
# 032
MPN: RN 61040
Rondella
# 033
MPN: 107/A BV 61035
PRIMAVERA
# 034
MPN: 107/A BV 61033
Disco fisso e colonnetta per farfalla orientabile
# 035
MPN: 107/A BV 61089
Disco mobile e perno di arresto per farfalla orientabile
# 036
MPN: 107/A BV 61031
Anellino tenuta molla farfalla orientabile
# 037
MPN: ART. 52389
SQUILLO
# 038
MPN: 107/A BV 65249
Farfalla entrata aria trave destra .
