042 - Compressore di condizionamento

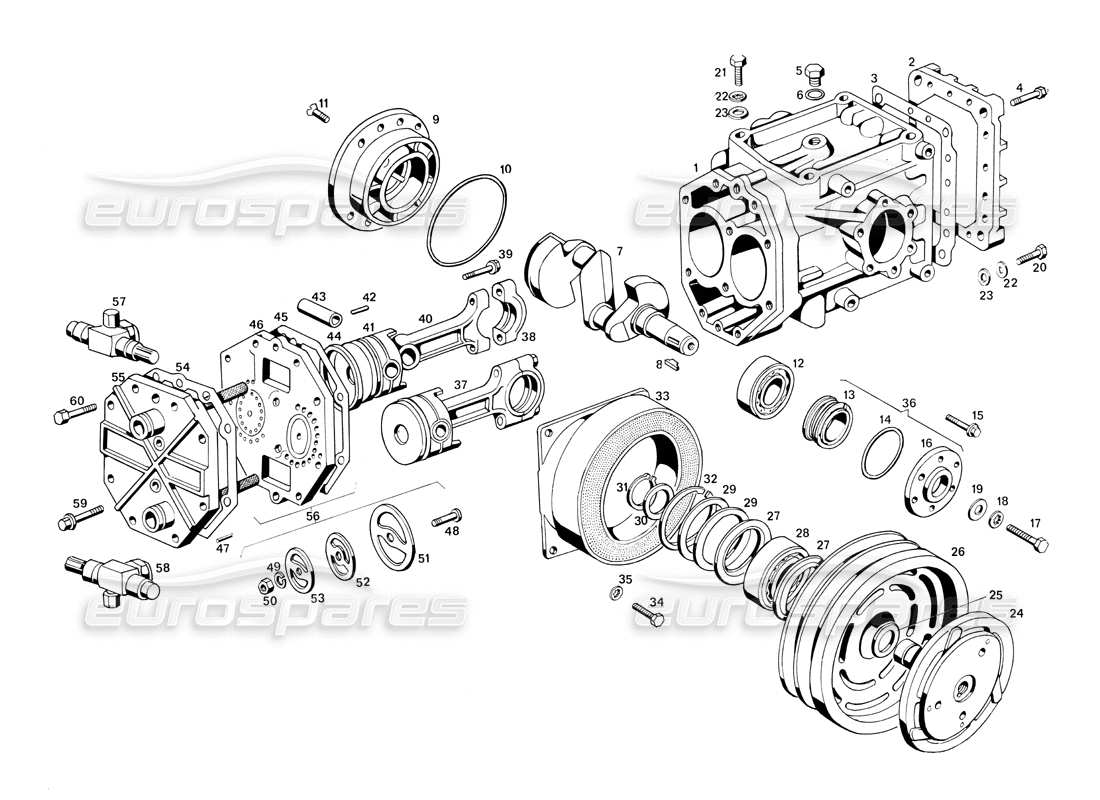

Maserati Ghibli 4.7 / 4.9 Conditioning Compressor Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
Non fornibile sep.
CORPO COMPRESSORE
#
002
MPN:
107 BR 66056
COPERTINA
#
003
MPN:
107 BR 66081
GUARNIZIONE O SIGILLO
#
004
MPN:
BNT 66113
BULLONE
#
005
MPN:
BNT 66103
TAPPO Ø 3/8 -24 X 1/2 UNF LIVELLO OLIO
#
006
MPN:
GOM 61051
GOMMINO Ø 9,25 X 1,78 PER DETTO
#
007
MPN:
107 BR 62082
ALBERO MANOVELLA
#
008
MPN:
LN 66108
Chiave
#
009
MPN:
107 BR 66083
COPERTINA
#
010
MPN:
GOM 66109
GOMMINO Ø 3 1/4 X 1/16 PER DETTO
#
011
MPN:
VNT 66104
VITE
#
012
MPN:
CSC 66105
CUSCINETTO Ø 25 X 52 X 12 SULL'ALBERO MANOVELLA
#
013
MPN:
Non fornibile sep.
FOCA
#
014
MPN:
GOM 66096
Gommino quadro Ø 54 X 1,6 tenuta coperchio posteriore
#
015
MPN:
BNT 66097
BULLONE
#
016
MPN:
Non fornibile sep.
COPERTINA
#
017
MPN:
BNT 57391
BULLONE
#
018
MPN:
RDI55990
Rondella
#
019
MPN:
RN 43775
Rondella
#
020
MPN:
BNT 55118
BULLONE
#
021
MPN:
BNT 55,117
BULLONE
#
022
MPN:
RDI54211
Rondella
#
023
MPN:
RNT52733
Rondella
#
024
MPN:
107 BR 66084
Disco d'innesto per elettrocalamita
#
025
MPN:
107 BR 66085
DISCO DI RASAMENTO TRA PULEGGIA E DISCO D'INNESTO
#
026
MPN:
107 BR 66098
PULEGGIA PER FRIZIONE ELETTROMAGNETICA
#
027
MPN:
ANT 45425
PARAPOLVERE Ø 36,3 X 62 X 3 PER CUSCINETO
#
028
MPN:
CSC 43387
CUSCINETTO Ø 30 X 62 X 20 PER DETTO
#
029
MPN:
107 BR 66086
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
#
030
MPN:
107 BR 66087
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
#
031
MPN:
ART 47848
SQUILLO
#
032
MPN:
ART 46754
SQUILLO
#
033
MPN:
Non fornib. separato
ELETTROMAGNETE
#
034
MPN:
BNT 49969
BULLONE
#
035
MPN:
RDI53899
Rondella
#
036
MPN:
107 BR 66100
Complessivo guarnizioni tenuta albero motore
#
037
MPN:
107 BR 66088
Complessivo biella, pistone, spinotto e raschiaolio
#
038
MPN:
Non fornibile sep.
cappuccio del cuscinetto
#
039
MPN:
Non fornibile sep.
BULLONE
#
040
MPN:
Non fornibile sep.
CORPO DI BIELLA
#
041
MPN:
Non fornibile sep.
Pistone
#
042
MPN:
Non fornibile sep.
PERNO
#
043
MPN:
Non fornibile sep.
Spinotto per biella
#
044
MPN:
Non fornibile sep.
Raschiolio
#
045
MPN:
107 BR 66090
GUARNIZIONE O SIGILLO
#
046
MPN:
Non fornibile sep.
CORPO INTERMEDIO PORTA VALVOLE
#
047
MPN:
GRN 66089
GRANO Ø 3,2 X 12,5 PER DETTO
#
048
MPN:
Non fornibile sep.
PERNO
#
049
MPN:
RSN 3 2 4 9 7
Rondella
#
050
MPN:
DNT 61459
NOCE
#
051
MPN:
Non fornibile sep.
DISCO INFERIORE VALVOLA
#
052
MPN:
Non fornibile sep.
DISCO SUPERIORE VALVOLA
#
053
MPN:
Non fornibile sep.
FOCA
