041 - Riscaldamento e condizionamento

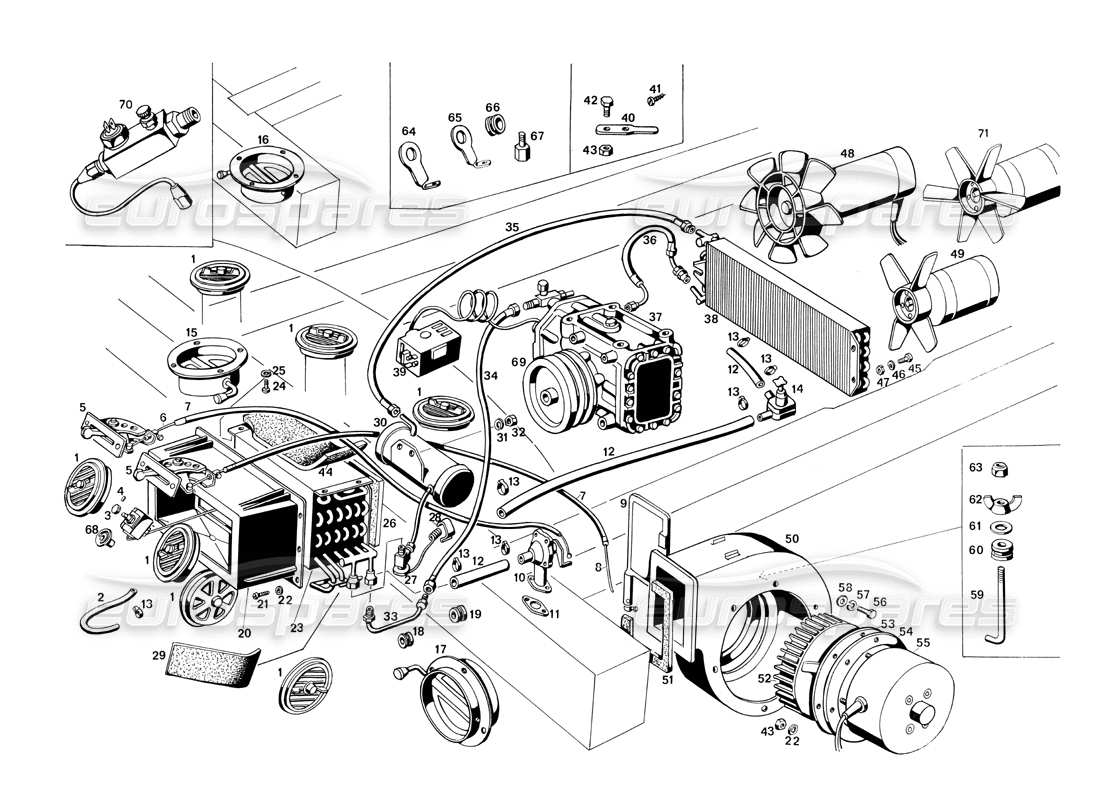

Maserati Ghibli 4.7 / 4.9 Heating and Conditioning Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
107/A BV 66049
COMPLESSIVO FARFALLA ORIENTABILE
#
002
MPN:
107/A BR 62254
TERMOSTATOTP. RANCO-A10/2230 (NON PIT) REPERIBILE IN COMMERCIO)
#
002
MPN:
107/A BR 64844
TERMOSTATOTP. RANCO-A10/6117 X (SOSTITUISCELO 62254)
#
003
MPN:
107/A BV 61999
POMELLO PER COMANDO TERMOSTATO
#
004
MPN:
GRN 63192
Grano Ø 4 X 0,7 X 8 per detto
#
005
MPN:
107 BV 57838
COMPLESSIVO LAVA COMANDO RISCALDAMENTO
#
006
MPN:
115 BV 64632
Filo comando valvola acqua riscaldamento
#
007
MPN:
GFN 57259
Tradurre......
#
007
MPN:
GFN 57259
Tradurre......
#
007
MPN:
GFN 57259
Tradurre......
#
008
MPN:
FGN 57260
Tradurre......
#
008
MPN:
FGN 57260
Tradurre......
#
009
MPN:
107/A BV 60937
COMPLESSIVO FARFALLA TRAVE DESTRA COMANDO ARIA (SINO ALLA VETT. N. 300)
#
009
MPN:
107/A BV 65249
COMPLESSIVO FARFALLA TRAVE DESTRA COMANDO ARIA (DALLA VETTURA N. 302)
#
010
MPN:
MT 0071670
VALVOLA DEL RISCALDATORE
#
011
MPN:
GN 61602
GUARNIZIONE O SIGILLO
#
012
MPN:
MN 54688
Tradurre......
#
012
MPN:
MN 54688
Tradurre......
#
012
MPN:
MN 54688
Tradurre......
#
012
MPN:
MN 54688
Tradurre......
#
013
MPN:
FRN/37825
FASCETTA TP. MTO PER DETTI
#
014
MPN:
101/2 20370 50336
RUBINETTO AUSIIIARIO ACQUA RISCALDAMENTO
#
015
MPN:
107/A BV 64005
Complessivo fartalla Ø 80 pilota (sino alla vettura n. 300)
#
016
MPN:
107/A BV 64009
Complessivo farfalla Ø 80 passeggero (sino ally vettura n. 30D)
#
017
MPN:
107/A BV 65131
Complessivo farfalla Ø 111 passeggero (dalla vettura n. 302 in poi)
#
019
MPN:
PFN 45004
GOMMINO
#
020
MPN:
115 BV 63898
SCATOLA CONTENITORE RADIATORE PER RISCALDAMENTO E CONDIZIONAMENTO .
#
021
MPN:
VNT 62583
Vile Ø 5 X 0,8 X 12 per detto
#
022
MPN:
RDI 58544
Rondella
#
022
MPN:
RDI 58544
Rondella
#
023
MPN:
11 BV 63890
RADIATORE ACQUA ED EVAPORATORE PER RISCALDAMENTO A CONDIZIONAMENTO
#
024
MPN:
VNT 61864
Vita Ø 4 X 0,7 X 12 per detto
#
026
MPN:
115 BV 63981
GUARNIZIONE O SIGILLO
#
027
MPN:
107/A BR 61311
VALVOLA AD ESPANSIONE TP. FLICA TMS 13/4 TONNELLATE. O EGELHOF
#
028
MPN:
107/A BR 62301
Fascetta per fissaggio serpentine valvola ad espansione .
#
029
MPN:
107/A BR 62302
NASTRO PER ISOLAMENTO TERMICO SERPENTINA VALVOLA AD ESPANSIONE
#
030
MPN:
107/A BR 64047
SERBATOIO FILTRO CONDIZIONATORE
#
031
MPN:
DNT 47047
NOCE
#
032
MPN:
RSN/32690
Rondella
#
033
MPN:
107/A BR 61310
UNIONE
#
034
MPN:
107/A BR 64303
Tubo fiessibiie Ø ½'' dall'evaporatore al compressore per ritorno freno
#
035
MPN:
107/A BR 64304
Tubo flessibile Ø 5/16'' dal bocchettone condensatore al filtro (montato fino a 21-2-1968)
#
035
MPN:
107/A BR 66036
Tubo flessibile Ø 5/16'' dal bocchettone condensatore al filtro (montato dal 21-2-1968 in poi)
#
036
MPN:
107/A BR 64299
Tubo flessibile Ø 3/8 dal compressore al condensatore (montato fino al 21-3-1968)
#
036
MPN:
107/A BR 66035
Tubo flessibile Ø 3/8 dal compressore al condensatore (montato dal 21-3-1968 in poi)
#
037
MPN:
107 BR 54023
Compressore per condizionatore Tp. YORK DA 206 sinistro
#
038
MPN:
107/A BR 61644
CONDENSATORE
#
038
MPN:
107/A BR 65667
CONDENSATORE
#
038
MPN:
107/A BR 66003
CONDENSATORE
#
039
MPN:
101 /9 BR 58097
PRESSOSTATO TP. RANCO G23-403 (MONTATO SINO AL 24-5-1968 - VETTURA N. 416 - SOSTITUIO DAL PAR. 70)
#
040
MPN:
107 BR 61406
PIASTRINO FISSAGGIO TUBICINO PRESSOSTATO AL SUPPORTO COMPRESSORE (SINO AL 24-5-1968 - VETTURA N. 416)
#
041
MPN:
VAT 49217
VITE
#
042
MPN:
BNT/47370
BULLONE
da
£3,30
da
£3,30
Questa parte sostituisce il numero di parte 47370
#
043
MPN:
DNT 47046
NOCE
Questa parte sostituisce il numero di parte 47046
#
044
MPN:
115 BV 63905
INVOLUCRO ESTEMO ANTICONDENSA PER SCATOLA PORTA EVAPORATORE
#
045
MPN:
BNT57199
BULLONE
#
047
MPN:
DNT/62557
NOCE
#
048
MPN:
115 BL 64452
COMPLESSIVO MOTORINO A VENTOLA (DALLA VETTURA N. 018 ALLA 102) (DALLA VETTURA N. 104 ALLA 256 MONTATO ASSIEME AL PARTIC. 71)
#
049
MPN:
115 BL 65643
COMPLESSIVO MOTORINO E VENTOLA (DALLA VETTURA N. 258 IN POI)
#
050
MPN:
107/A 60906
COMPLESSIVO CHIOCCIOLA PER VENTILATORI CENTRIFUGO
#
051
MPN:
107/A BV 62307
GUARNIZIONE O SIGILLO
#
052
MPN:
107/A BV 61401
GIRANTE PER CHIOCCIOLA
#
053
MPN:
107/A BV 61983
FOCA
#
054
MPN:
107/A BV 61984
DISCO FISSAGGIO MOTORINO ELETTRICO .
#
055
MPN:
107/A BV 61982
MOTORINO A 2 VELOCITY PER IMPIANTO VENTILAZIONE A RISCALDAMENTO
#
056
MPN:
BNT 61985
BULLONE
#
058
MPN:
RNT54507
Rondella
#
059
MPN:
107/A BV 62227
PERNO
#
060
MPN:
PFN 45173
GOMMINO
#
061
MPN:
RNT 52134
Rondella
#
062
MPN:
DST 47462
NOCE
#
063
MPN:
DST 45669
NOCE
#
064
MPN:
107/A BR 64546
Tradurre......
#
065
MPN:
107/A BR 64548
Lamierino sostegno tubo dall'evaporatore al compressore (anteriore)
#
066
MPN:
PFN 55212
GOMMINO
#
067
MPN:
A6 GCM 3124 41187
Colonnetta fissaggio Lamierino guide Tubi condizionamento
#
068
MPN:
107/A BR 62008
Ghiera di fissaggio del termostato al cruscotto
#
069
MPN:
107 BR 54534
FRIZIONE ELETTROMAGNETICA COMPLETA TP. BARUFFALDI N. 221064-A
#
070
MPN:
107/A BR 66180
VALVOLA ISOBARICA (SOSTITUISCE PRESSOSTATO PARTIC. N. 39, DALLA VETTURA N. 418 - DAL 24-5-1968)
#
071
MPN:
115 BL 64905
COMPLESSIVO MOTORINO A VENTOLA (DALLA VETTURA N. 104 ALLA 256 - MONTATA ASSIEME AL PART. 48)
