027 - Controllo del freno

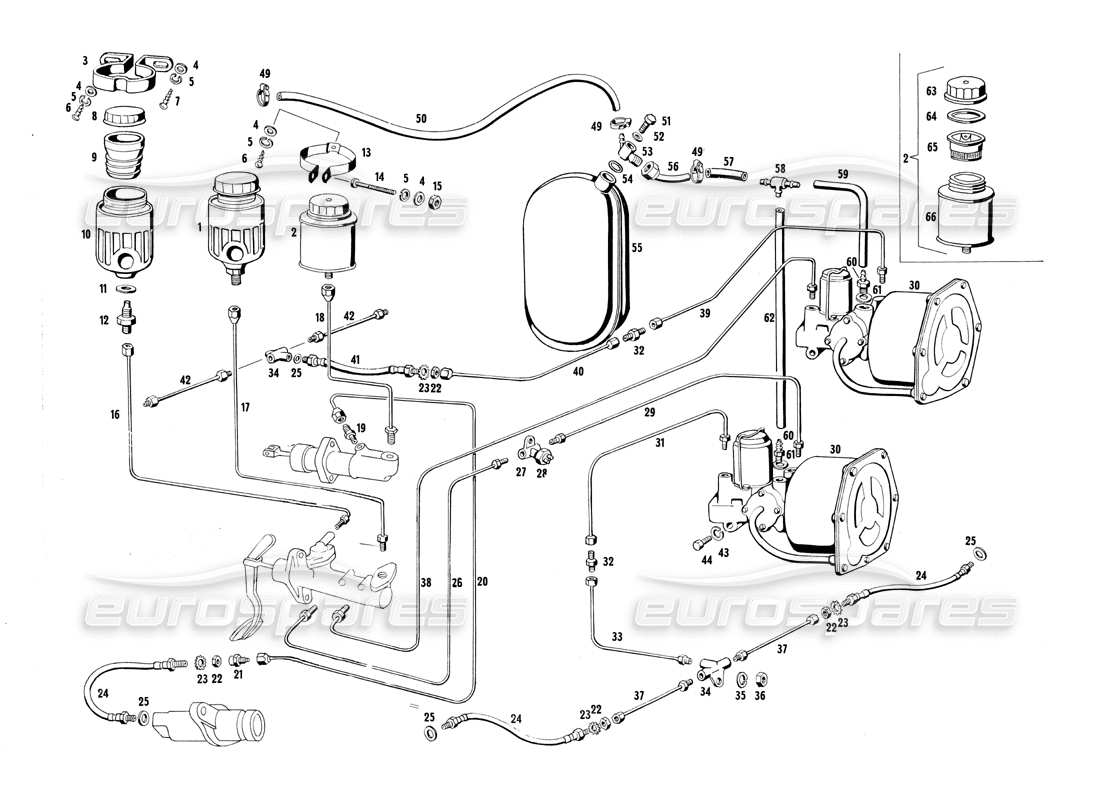

Maserati Ghibli 4.7 / 4.9 Brake Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 107 - FC 56067
SERBATOIO OLIO PER POMPA COMANDO FRENI
# 002
MPN: 107 FC 56068
SERBATOIO OLIO PER POMPA COMANDO FRIZIONE, FINO AT 31-7-68
# 003
MPN: 107 FC 58709
Fascetta tenuta serbatoio olio freni
# 004
MPN: RNT 52530
Rondella
# 005
MPN: SRN 32497
Rondella
# 006
MPN: VNT/49513
VITE
# 007
MPN: VNT 49215
VITE
# 008
MPN: 107 - FC 58710
COPERTINA
# 009
MPN: 107 FC 58711
Soffietto freni per serbatoio olio
# 010

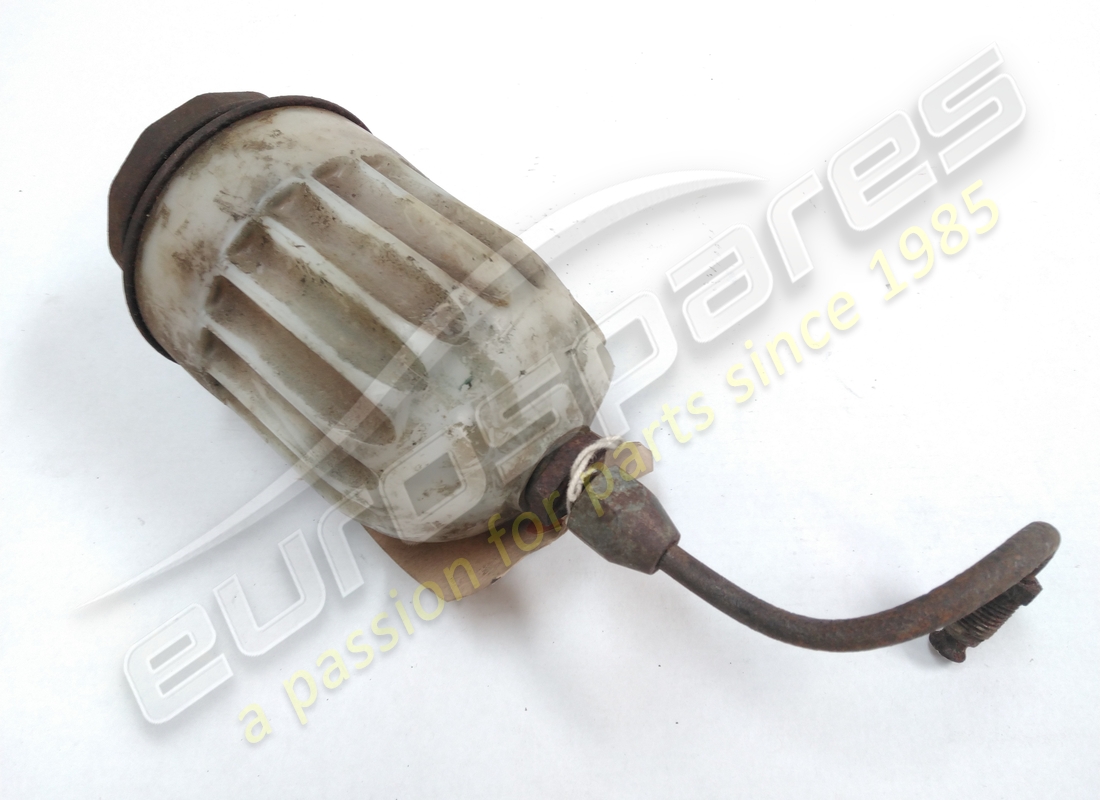

MPN: 107 - FC 58712
CORPO SERBATOIO OLIO
da £183,75
da £183,75
# 011
MPN: RN 58713
Rondella
# 012
MPN: VRN 58714
UNIONE
# 013
MPN: 101 15016 48339
FASCETTA FISSAGGIO SERBATOIO FRIZIONE, FINO AL 31-7-68 31-7-68
# 014
MPN: VNT 49515
VITE
# 016
MPN: 109 FC 55798
TUBO DAL SERBATOIO OLIO ALLA POMPA FRENI ANT
# 017
MPN: 109 FC 57873
Tubo dal serbatoio olio alla pompa freni post
# 018
MPN: 101/10 FC 59798
TUBO DAL SERBATOIO OLIO ALLA POMPA FRIZIONE, FINO AT 31-7-68
# 019
MPN: VRN 58047
UNIONE
# 020
MPN: 115 FC 64903
TUBO DALLA POMPA AL SUPPORTO ATTACCO FLESSIBILE
# 021
MPN: DR 52896
UNIONE
# 022
MPN: DN 46448
NOCE
# 023
MPN: RDI 48337
Rondella
# 024
MPN: 101 15134 48336
TUBO FLESSIBILE
# 024
MPN: 15198 48346
TUBO FLESSIBILE
# 025
MPN: GN 87991
GUARNITURA TENUTA OLIO SUI CALIPER E SUI RACCORDI
# 026
MPN: 115 FC 64895
TUBO DALLA POMPA AT RACCORDO A 3 VIE PER INTERCETTARE STOP
# 027
MPN: 101 15188 46964
UNIONE
# 028
MPN: 107/A FC 62614
INTERRUTTORE IDRAULICO STOP
# 029
MPN: 109 - FC 55799
TUBO DEL 3 VIE STOP AL SERVOFRENO CIRCUITO ANTERIORE
# 030
MPN: 101 15170 48344
SERVOFRENO
# 031
MPN: 115 FC 64896
TUBO DEL SERVO AL 3 VIE SULLA TRAVERSA
# 034
MPN: 101 15190 48347
UNIONE
# 035
MPN: RSN 3 2 6 3 5
Rondella
# 036
MPN: DNT. 47031
NOCE
# 037
MPN: 115 FC 64897
TUBO DAL 3 VIE SULLA TRAVERSA ALLA RUOTA ANT. DESTRA
# 037
MPN: 115 FC 64898
TUBO DAL 3 VIE SULLA TRAVERSA ALLA RUOTA ANT. SINISTRA
# 038
MPN: 115 FC 64899
TUBO DALLA POMPA TANDEM AT SERVOFRENO CIRCUITO POSTERIORE
# 039
MPN: 115 FC 64901
TUBO DEL SERVOFR. INVIARE. A FLESS. SUL PONTE (PRIMO TRATTO)
# 040
MPN: 115 FC 64902
TUBO DEL SERVOFR. INVIARE. A FLESS. SUL PONTE (SECONDO TRATTO) FINO AL 10-10-67 DOPO A SOSTITUITO DAL 115 FC 65503
# 041
MPN: 101 15198 48346
TUBO FLESSIBILE
# 042
MPN: 101/10 - FC 59658
TUBO DEL 3 VIE SUL PONTE AT CALIPER POSTERIORE DESTRO
# 042
MPN: 107/A FC 62874
TUBO DEL 3 VIE SUL PONTE AL CALIBRO POSTERIORE SINISTRO FINO AT 15-3-68 DOPO A SOSTITUITO DAL 109/A-FC-61508
# 043
MPN: RSN 33667
Rondella
# 044
MPN: BN 46444
BLLONE PER FISSAGGIO SERVOFREON AT TELAIO
# 049
MPN: FRN 37824
FASCETTA TOO PER FISSAGGIO MANICOTTI COLLEGAM. DEPRESSO
# 050
MPN: MN 54780
MANICOTTO 9 X 15 X 200 DAL 3 VIE ALLA BOMBOLA VUOTO
Questa parte sostituisce il numero di parte 54780
# 051
MPN: VRN/58715
UNIONE
# 052
MPN: GN/58716
GUARNITURA PER TENUTA SUPERIORE VALVOLA DI NON RITORNO
# 053
MPN: 107-FC-58717
VALVOLA DI NON RITORNO PER BOMBOLA VUOTO
# 054
MPN: GN 58720
Guarnitura per tenuta inferiore valvola di non ritorno
# 055
MPN: 101 15200 48334
BOMBOLA VUOTO PER AZIONAMENTO SERVOFRENO
# 056
MPN: 107 FC 57763
TUBO SULLA BOMBOLA VUOTO PER MANDATA AI SERVIFRENI
# 057
MPN: MN 54780
MANICOTTO DALLA BOMBOLA VUOTO AT 3 VIE, CM. 130
Questa parte sostituisce il numero di parte 54780
# 058
MPN: RMN 54867
UNIONE
# 059
MPN: MN 54780
MANICOTTO 9 X 15 X 110 PER DEPRESSO. AL SERVOFRENO CIRC. INVIARE
Questa parte sostituisce il numero di parte 54780
# 060
MPN: RMN 55939
UNIONE
# 061
MPN: GN 46636
GUARNITURA PER TENUTA DEPRESSIONE SUI SERVOFRENI
# 062
MPN: MN 54780
MANICOTTO 9 X 15 X 400 PER DEPRESSO. AL SERVOFRENO CIRC. FORMICA.
Questa parte sostituisce il numero di parte 54780
# 063
MPN: 107 FC 58725
COPERTINA
# 064
MPN: 107 FC 58726
GUARNITURA TENUTA OLIO FRA COPERCHIO E CORPO SERBATOIO FINO AL 31-7-68
# 065
MPN: 107 FC 58727
VASCHETTA FILTRANTE PER SERBAT. OLIO FRIZIONE, FINO AT 31-7-68
# 066
MPN: 107 FC 58728
CORPO SERBATOIO OLIO FRIZIONE, FINO AT 31-7-68
