022 - STERZO IDRAULICO

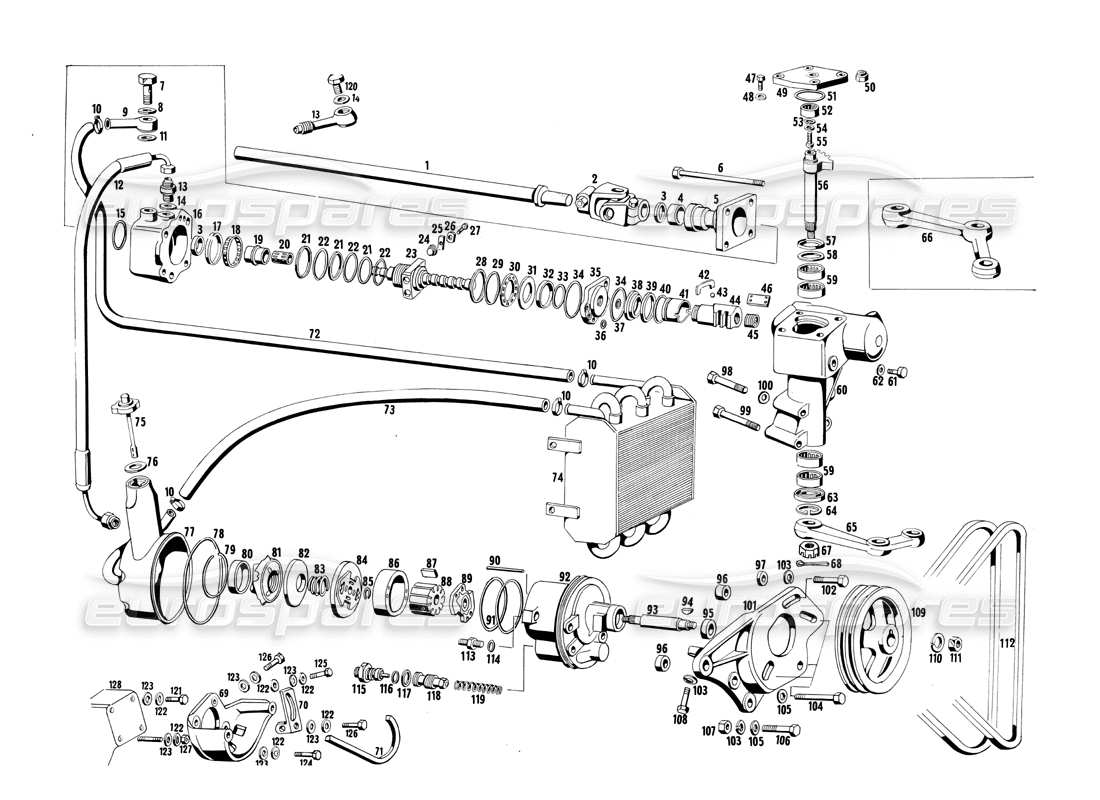

Maserati Ghibli 4.7 / 4.9 Hydraulic Steering Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
000
MPN:
PN 32662
PERNO FILETTATO
Particolare senza numero in calce a sinistra della tavola illustrative
#
001
MPN:
107GS59615
PIANTONE GUIDA FRA I GIUNTI
#
002
MPN:
107 GS 59812
GIUNTO SULLA SCATOLA GUIDA
#
003
MPN:
ANT 59883
ANELLO DI TENUTA
#
004
MPN:
RUL59885
GABBIA RULLINI 24 X 18 X 16 PER DETTO
#
005
MPN:
107GS59901
CESPUGLIO
#
006
MPN:
BNT 58749
BULLONE
#
008
MPN:
GN59433
UNIONE
#
009
MPN:
RON 59431
GUARNIZIONE O SIGILLO
#
010
MPN:
FRN 37824
FASCETTA 12-24 PER MANICOTTI MANDATA E SCARICO OLIO
#
011
MPN:
GN46637
GUARNIZIONE O SIGILLO
da
£2,16
da
£2,16
#
012
MPN:
107GC57917
Tubo mandata olio dalla pompa alla scatola valvole
#
013
MPN:
RON 67102
UNIONE
#
014
MPN:
GN 33567
GUARNIZIONE O SIGILLO
#
015
MPN:
GOM59889
GOMMINO 40 X 2,5 SULLA SCATOLA VALVOLE
#
016
MPN:
107 GS 59902
SCATOLA VALVOLE
#
017
MPN:
107 GS 59903
SQUILLO
#
018
MPN:
107 GS 59904
GABBIA PORTA SFERE REGGISPINTA PER VITA SENZA FINE
#
019
MPN:
107GS59905
SQUILLO
#
020
MPN:
107 GS 59906
GABBIA PORTA AGHI DOPPIA PER VITA SENZA FINE
#
021
MPN:
107 GS 59907
ANELLO DI TENUTA
#
022
MPN:
107 GS 59908
GOMMINO SPECIALE PER DETTO
#
023
MPN:
107 GS 50909
VITA SENZA FINE
#
024
MPN:
107 GS 59910
TAPPO SULLA VITA SENZA FINE
#
025
MPN:
107GS59911
SUPPORTO
#
026
MPN:
107 GS 59912
LAMIERINO DI SICUREZZA PER SUPPORTO
#
027
MPN:
BNT/47370
BULLONE
da
£3,30
da
£3,30
Questa parte sostituisce il numero di parte 47370
#
028
MPN:
107 GS 59913
ANELLO DI TENUTA
#
029
MPN:
107GS59914
GOMMINO PER DETTO
#
030
MPN:
RUL59886
GABBIA RULLINI REGGISPINTA SULLA FLANGIA INTERMEDIA
#
031
MPN:
107GS59915
Rondella
#
032
MPN:
107GS59916
Rondella
#
033
MPN:
107GS59917
ANELLO DI TENUTA
#
034
MPN:
GOM 59890
GOMMINO 62 X 2 SULLA FLANGIA INTERMEDIA
#
035
MPN:
107GS59918
FLANGIA INTERMEDIA FRA SCATOLA VALVOLA E SCATOLA GUIDA
#
036
MPN:
GOM 59891
GOMMINO 7 X 1,5 SULLA FLANGIA INTERMEDIA
#
037
MPN:
GOM59892
GOMMINO 10,5 X 1,5 SULLA FLANGIA INTERMEDIA
#
038
MPN:
107 GS 59919
SQUILLO
#
039
MPN:
107GS59920
ANELLO DI TENUTA
#
040
MPN:
107 GS 59921
GOMMINO DI TENUTA PER DETTO
#
041
MPN:
107 GS 59922
CESPUGLIO
#
042
MPN:
107 GS 59923
SEMITUBO PER CIRCOLAZIONE SFERE
#
043
MPN:
SFN 59887
Tradurre......
#
044
MPN:
107 GS 59924
PISTONE PER VITA SENZA FINE
#
045
MPN:
107 GS 59925
TAPPO PER PISTONE
#
046
MPN:
107 GS 59926
TARGHETTA SULLA SCATOLA
#
047
MPN:
BNT30897
BULLONE
#
048
MPN:
RNT 55379
Rondella
#
049
MPN:
107GS59927
COPERTINA
#
050
MPN:
DN 51421
NOCE
#
051
MPN:
GOM59893
GOMMINO 72 X 2,5 TENUTA FRA COPERCHIO A SCATOLA
#
052
MPN:
RUL 45687
CESPUGLIO
#
053
MPN:
ART 52724
SQUILLO
#
054
MPN:
107 GS 59928
Rondella
#
055
MPN:
107GS59929
VITE
#
056
MPN:
107 GS 59930
ALBERO CON SETTORE DENTATO
#
057
MPN:
107 GS 59931
ANELLO DI TENUTA
#
058
MPN:
107 GS 59932
Rondella
#
059
MPN:
RUL 45687
BOCCCLARULLINI 28 X 35 X 20 PERDETTO
#
060
MPN:
107GS55847
SCATOLA GUIDA CON SERVOSTERZO COMPLETE
#
061
MPN:
TN 56311
TAPPO 12 X 1,5 SULLA SCATOLA
#
062
MPN:
GN 47207
GUARNIZIONE O SIGILLO
Questa parte sostituisce il numero di parte 47207
#
063
MPN:
107 GS 59934
ANELLO DI TENUTA
#
064
MPN:
ART. 43191
SQUILLO
#
065
MPN:
107 GC 57934
LAVA COMANDO STERZO SULLA SCATOLA GUIDA
#
066
MPN:
107 GC 57940
LEVA
#
067
MPN:
DCN 59888
NOCE
#
068
MPN:
CN50169
COPIGLIA 5 X 40 PERDETTO
#
069
MPN:
115 ME 65787
STAFFA/SUPPORTO
#
070
MPN:
115 ME 65793
SQUADRETTO SUL SUPPORTO PER REGOLAZIONE CINGHIA
#
071
MPN:
CTR 59712
CINGHIA 13 X 8 X 860 TRENINO ALTERNATORE (PIRELLI 260402)
#
072
MPN:
MN 57698
MANICOTTO 10 X 16 X 1850 DALLA SCATOLA GUIDA AL RADIAT
#
073
MPN:
MN 62424
MANICOTTO 12 X 18 X 1600 DAL RADIATORE ALLA POMPA
#
074
MPN:
115 GC 67373
RADIATORE OLIO PER SERVO STERZO
#
075
MPN:
107GS59935
TAPPO CON ASTA LIVELLO OLIO PER SERBATOIO POMPA
#
076
MPN:
107 GS 59936
GUARNIZIONE O SIGILLO
#
077
MPN:
107GS59937
Corpo per serbatoio olio
#
078
MPN:
GOM 59894
GOMMINO 118 X 3,5 TENUTA FRA SERBATOIO E CORPO POMPA
#
079
MPN:
107 GS 59938
FOCA
#
080
MPN:
107GS59939
FILTRO OLIO
#
081
MPN:
107GS59940
TAZZA PORTA FILTRO
#
082
MPN:
107 GS 59941
DISCOPER TAZZA PORTA FILTRO
#
083
MPN:
107 GS 59942
PRIMAVERA
#
084
MPN:
107 GS 59943
COPERTINA
#
085
MPN:
107GS59944
SQUILLO
#
086
MPN:
107GS59945
ALLOGGIAMENTO PER GIRANTE POMPA
#
087
MPN:
107 GS 59946
PALA GIRANTE POMPA
#
088
MPN:
107 GS 59947
GIRANTE POMPA
#
089
MPN:
107GS59948
COPERTINA
#
090
MPN:
107 GS 59949
SPILLO
#
091
MPN:
GOM 59895
GOMMINO 67 X 2,5 SULCORPO POMPA.
#
092
MPN:
107GS59950
CORPO POMPA
#
093
MPN:
107GS59951
ALBERINO COMANDO POMPA
#
094
MPN:
LN 40156
Tradurre......
#
095
MPN:
ANT59884
ANELLO DI TENUTA
#
096
MPN:
107 GC 55131
DISTANZIALE FRA POMPA SERVO STERZO E SUPPORTO.
#
097
MPN:
107GC55132
DISTANZIALE FRA POMPA SERVO STERZO E SUPPORTO
#
098
MPN:
BNT47089
BULLONE
#
099
MPN:
BNT/47484
BULLONE
#
100
MPN:
RDI54211
Rondella
#
101
MPN:
115 GC 65532
SUPPORTO
#
102
MPN:
BN 53959
BULLONE
#
103
MPN:
RSN 3 2 6 3 5
Rondella
#
104
MPN:
BN55117
BULLONE
#
105
MPN:
RN47075
Rondella
#
106
MPN:
BN55133
BULLONE
#
107
MPN:
DN 47079
NOCE
#
108
MPN:
BNT 47017
BULLONE
#
109
MPN:
115 GS 65530
Puleggia sull'alberino pompa servo sterzo
#
110
MPN:
RSN39294
Rondella
#
111
MPN:
DN57235
NOCE
#
112
MPN:
CTR54413
CINGHIA 13 X 8 X 960 PER TRAINO POMPA SERVO STERZO VARS. CON COMP. CONDIZ
#
113
MPN:
107 GS 59952
BULLONE
#
114
MPN:
GOM 59897
Gommino 11 X 14 X 15 per detto
#
115
MPN:
107 GS 59953
VITE
#
116
MPN:
GOM 59896
GOMMINO 15 X 2,5 SULLA VITE RACCORDO
#
117
MPN:
GOM 59898
GOMMINO PER VTIE RACCORDO SULLA POMPA SERVO STERZO
#
118
MPN:
107 GS 59954
VALVOLA PERREGOLAZIONE PRESSIONE (COMPLETA)
#
119
MPN:
107 GS 59955
PRIMAVERA
#
120
MPN:
VRN 67103
VITA RACCORDO PER RACCORDO AD OCCHIO 67102 SULLA SCATOLA VALVOLE PER TUBO DIMANDATO
#
121
MPN:
BNT. 47015
BULLONE
#
122
MPN:
RDI55990
Rondella
#
123
MPN:
RNT47075
Rondella
Questa parte sostituisce il numero di parte 47075
#
124
MPN:
BNT 60057
BULLONE
#
125
MPN:
BNT 54081
BULLONE
#
126
MPN:
BNT 32673
BULLONE
#
127
MPN:
DNT. 47031
DADO 8 X 1.25
#
128
MPN:
115 MD 65331
STRALCIO LAVORAZIONE TESTA PER SISTEMA. ALTERNO
