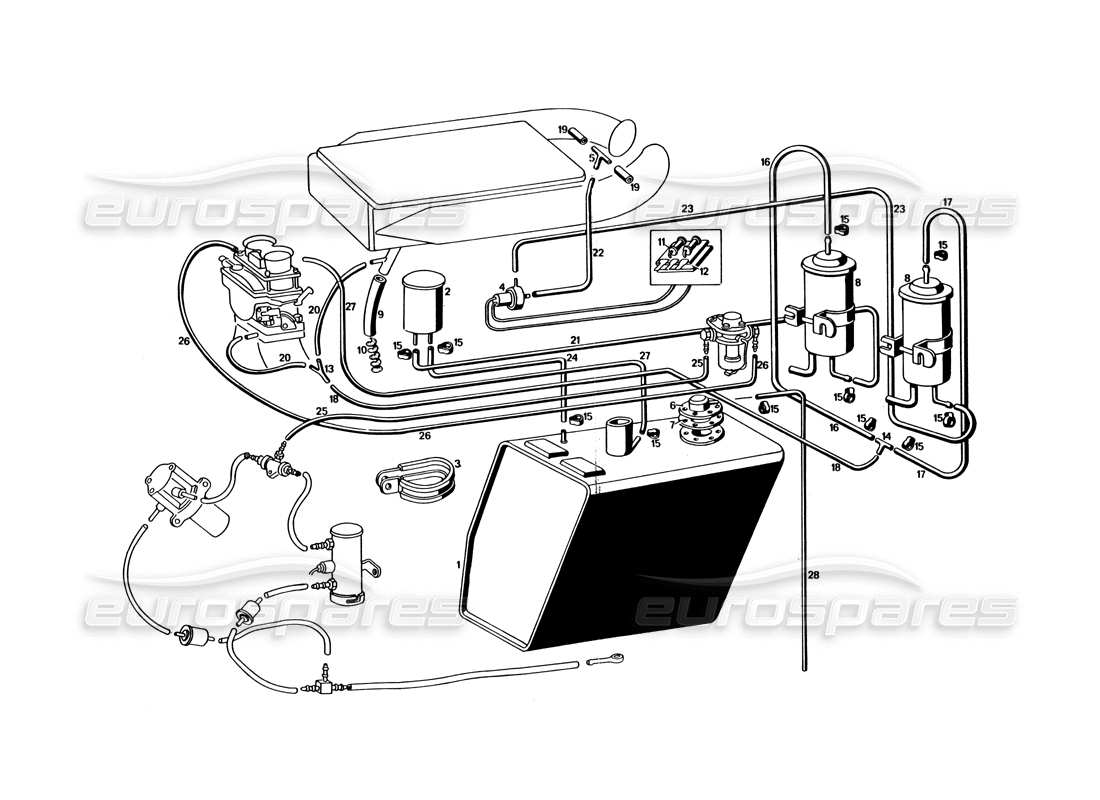

005 - Tubazioni e prese d'aria del carburante
Maserati Bora (USA Variants) Fuel Piping And Vents Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 117 CP 73979
Serbatolo benzina
# 002
MPN: 115/A CP 72590
Separatore di liquido per serbatoio benzina
# 003
MPN: 115/A CP 72990
Fascetta completa fissaggio separatore di liquido
# 004
MPN: 115/A CP 72717
Ventola aspirazione gas benzina completa
# 005
MPN: RMN 72859
UNIONE
# 006
MPN: 115/A CP 72550
Valvola di sicurezza serbatoio benzina
# 007
MPN: 115/A CP 73147
Guamizione per valvola di sicurezza serbatoio benzina
# 008
MPN: 115/A CP 72591
Filtro a carbone per vapore benzina
# 009
MPN: 107/3 MC 66601
Tubo soffiante sul filtro carburatore
# 010
MPN: 107/3 MC 67758
Retina spegni fiamma tubo soffiante
# 011
MPN: 115/A BL 73186
Scatola completa per resistenze circuito ventola benzina
# 012
MPN: 115/A BL 73197
Basetta in gomma per scatola resistenze circuito ventola benzina
# 013
MPN: RMN 73842
UNIONE
# 014
MPN: RMN 73026
UNIONE
# 015
MPN: FRN 68934
FASCETTE FISSAGGIO Tubi IMPIANTO ALIMENTAZIONE
# 016
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 600 DAL FILTRO CARBONE DESTRO AL TRE VIE
# 017
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 300 DAL FILTRO CARBONE SINISTRO AL TRE VIE
# 018
MPN: TPN. 60537
Tubo in plastics Ø 5 X 9 X 900 dal tre vie dei filtri carbone al tre vie sul filtro carburatori
# 019
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 90 TENUTA TRE VIE SUL FILTRO CARBURATORL
# 020
MPN: TPN. 60537
TUBO IN PLASTICA 0 5 X 9 X 100 DAL TRE VIE AT BLOW BY E AL CARBURATORE
# 021
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1400 DAL SEPARATORE AT FILTRO CARBONE DESTRO
# 022
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 500 DALLO SFIATO SUL FILTRO CARBURATORI ALLA VENTOLINA ASPIRAZIONE GAS
# 023
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 420 DALLA VENTOLINA AT FILTRO CARBONE SINISTRO
# 024
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 350 DAL SERBATOIO AL SEPARATORE
# 025
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1500 DAL TRE VIE POMPA AL FILTRO
# 026
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1000 DAL FILTRO BENZINA AL 1ª CARBORATORE
# 027
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1400 DAL 1ª CARBURATORE AL SERBATOIO
# 028
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 PER SFIATO SERBATOIO .
