maserati 4200 spyder (2003) sistema di lubrificazione - serbatoio - scambiatore di calore diagramma delle parti

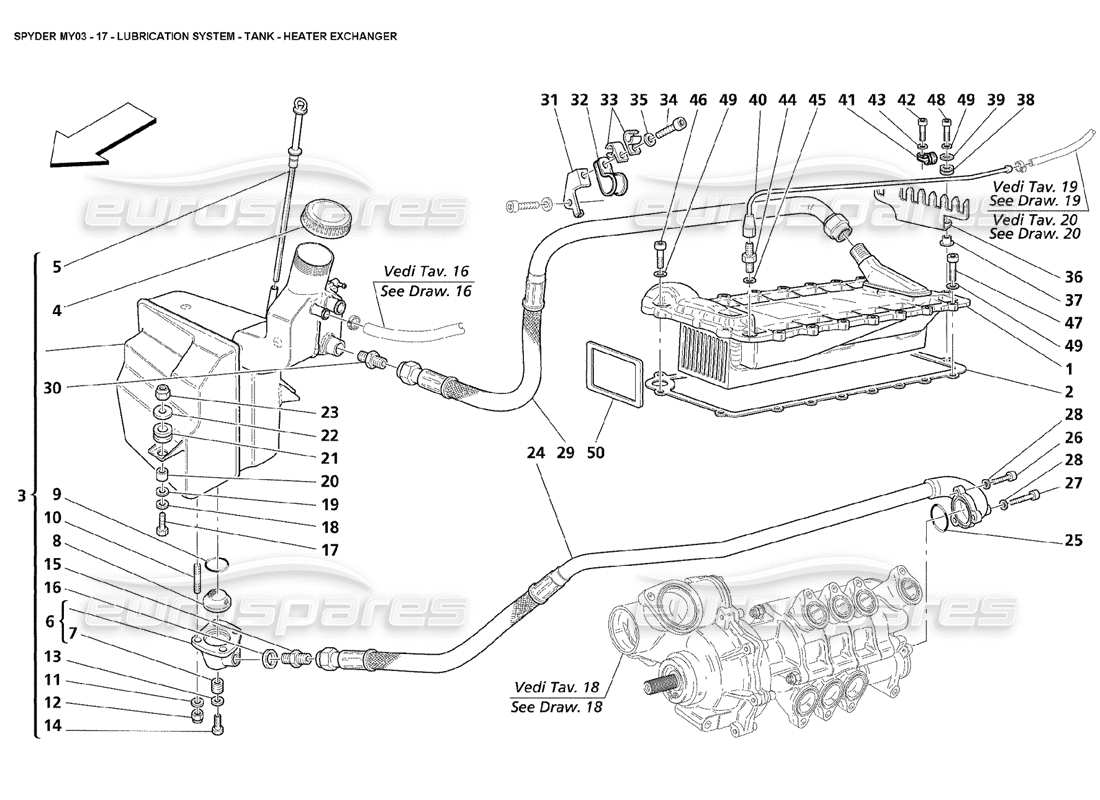

017 - Sistema di lubrificazione - Serbatoio - Scambiatore di calore

Maserati 4200 Spyder (2003) Lubrication System - Tank - Heater Exchanger Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                    #
                                                                                    Numero di parte
                                                                                    Descrizione
                                                                                    Prezzo
                                                                                    # 001
                                                                                    MPN: 186356
                                                                                    SCAMBIATORE ACQUA E OLIO
                                                                                    da £2.655,00
                                                                                    da £2.655,00
                                                                                    # 002
                                                                                    MPN: 185581
                                                                                    GUARNIZIONE
                                                                                    - Fornito anche nel kit revisione carter - guarnizioni (cod. 980020002)
                                                                                    da £26,18
                                                                                    da £26,18
                                                                                    # 003
                                                                                    MPN: 211465
                                                                                    SERBATOIO OLIO COMPLETO
                                                                                    da £476,99
                                                                                    da £476,99
                                                                                    Questa parte sostituisce il numero di parte 189163 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                    # 004
                                                                                    MPN: 189116
                                                                                    Tappo del serbatoio del carburante
                                                                                    da £63,92
                                                                                    da £63,92
                                                                                    Questa parte sostituisce il numero di parte 113401
                                                                                    # 005
                                                                                    MPN: 192510
                                                                                    ASTA LIVELLO OLIO
                                                                                    da £5,85
                                                                                    da £5,85
                                                                                    Questa parte sostituisce il numero di parte 188627 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                    # 006
                                                                                    MPN: 151684
                                                                                    VENTOLA ASPIRAZIONE OLIO
                                                                                    da £102,81
                                                                                    da £102,81
                                                                                    # 007
                                                                                    MPN: 111352
                                                                                    INSERTO FILETTATO
                                                                                    da £67,48
                                                                                    da £67,48
                                                                                    # 010
                                                                                    MPN: 11500424
                                                                                    PERNO
                                                                                    da £0,48
                                                                                    da £0,48
                                                                                    # 011
                                                                                    MPN: 12601274
                                                                                    Rondella
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    Questa parte sostituisce il numero di parte 12601270
                                                                                    # 012
                                                                                    MPN: 102948
                                                                                    NOCE
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 013
                                                                                    MPN: 675000691
                                                                                    GUARNIZIONE
                                                                                    da £1,08
                                                                                    da £1,08
                                                                                    Questa parte sostituisce il codice articolo 10257060 che abbiamo in magazzino
                                                                                    # 014
                                                                                    MPN: 10300771
                                                                                    TAPPO FILETTATO
                                                                                    da £0,69
                                                                                    da £0,69
                                                                                    # 015
                                                                                    MPN: 186746
                                                                                    RACCORDO FILETTATO
                                                                                    da £42,07
                                                                                    da £42,07
                                                                                    # 017
                                                                                    MPN: 16043834
                                                                                    VITE
                                                                                    da £0,52
                                                                                    da £0,52
                                                                                    Questa parte sostituisce il numero di parte 16043824
                                                                                    # 018
                                                                                    MPN: 14496524
                                                                                    Rondella
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 019
                                                                                    MPN: 127496
                                                                                    Rondella
                                                                                    da £0,54
                                                                                    da £0,54
                                                                                    Questa parte sostituisce il numero di parte 384600330
                                                                                    # 020
                                                                                    MPN: 107980
                                                                                    DISTANZIATORE
                                                                                    da £1,55
                                                                                    da £1,55
                                                                                    # 021
                                                                                    MPN: 184519
                                                                                    PAD
                                                                                    da £1,53
                                                                                    da £1,53
                                                                                    # 022
                                                                                    MPN: 107979
                                                                                    TAZZA
                                                                                    da £1,08
                                                                                    da £1,08
                                                                                    # 023
                                                                                    MPN: 16104411
                                                                                    NOCE
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 024
                                                                                    MPN: 194456
                                                                                    TUBO DA SERBATOIO A POMPA OLIO
                                                                                    - Valido per USA e CDN
                                                                                    da £304,95
                                                                                    da £304,95
                                                                                    # 024
                                                                                    MPN: 194457
                                                                                    TUBO DA SERBATOIO A POMPA OLIO
                                                                                    - Non per USA e CDN
                                                                                    da £345,90
                                                                                    da £345,90
                                                                                    # 025
                                                                                    MPN: 109649
                                                                                    GUARNIZIONE
                                                                                    - Fornito anche nel kit revisione carter - guarnizioni (cod. 980020002)
                                                                                    da £0,70
                                                                                    da £0,70
                                                                                    # 026
                                                                                    MPN: 14305424
                                                                                    VITE
                                                                                    - Non per USA e CDN
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 026
                                                                                    MPN: 14433124
                                                                                    VITE
                                                                                    - Valido per USA e CDN
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 027
                                                                                    MPN: 14303824
                                                                                    VITE
                                                                                    - Non per USA e CDN
                                                                                    da £1,28
                                                                                    da £1,28
                                                                                    # 027
                                                                                    MPN: 14304821
                                                                                    VITE
                                                                                    - Valido per USA e CDN
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 028
                                                                                    MPN: 11197774
                                                                                    Rondella
                                                                                    da £0,54
                                                                                    da £0,54
                                                                                    # 029
                                                                                    MPN: 186060
                                                                                    TUBO DALLO SCAMBIATORE DI CALORE AL SERBATOIO OLIO
                                                                                    da £131,88
                                                                                    da £131,88
                                                                                    # 030
                                                                                    MPN: 170157
                                                                                    UNIONE
                                                                                    da £27,69
                                                                                    da £27,69
                                                                                    # 031
                                                                                    MPN: 184821
                                                                                    staffa
                                                                                    da £9,20
                                                                                    da £9,20
                                                                                    # 032
                                                                                    MPN: 10441890
                                                                                    STAFFA CON GUAINA
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 033
                                                                                    MPN: 187713
                                                                                    CLIP
                                                                                    da £3,16
                                                                                    da £3,16
                                                                                    Questa parte sostituisce il numero di parte 98055
                                                                                    # 034
                                                                                    MPN: 14305724
                                                                                    VITE
                                                                                    da £0,54
                                                                                    da £0,54
                                                                                    # 035
                                                                                    MPN: 11197774
                                                                                    Rondella
                                                                                    da £0,54
                                                                                    da £0,54
                                                                                    # 036
                                                                                    MPN: 191396
                                                                                    staffa
                                                                                    da £4,51
                                                                                    da £4,51
                                                                                    # 037
                                                                                    MPN: 149707
                                                                                    DISTANZIATORE
                                                                                    da £0,78
                                                                                    da £0,78
                                                                                    # 038
                                                                                    MPN: 177576
                                                                                    PASSACAVO
                                                                                    da £1,48
                                                                                    da £1,48
                                                                                    # 039
                                                                                    MPN: 12643724
                                                                                    Rondella
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 040
                                                                                    MPN: 185469
                                                                                    TUBO DI VENTILAZIONE COMPLETO
                                                                                    da £126,76
                                                                                    da £126,76
                                                                                    # 041
                                                                                    MPN: 10440890
                                                                                    STAFFA CON GUAINA
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 042
                                                                                    MPN: 14305024
                                                                                    VITE
                                                                                    da £0,54
                                                                                    da £0,54
                                                                                    # 043
                                                                                    MPN: 11197774
                                                                                    Rondella
                                                                                    da £0,54
                                                                                    da £0,54
                                                                                    # 044
                                                                                    MPN: 182496
                                                                                    UNIONE
                                                                                    da £34,45
                                                                                    da £34,45
                                                                                    # 046
                                                                                    MPN: 14305524
                                                                                    VITE
                                                                                    -M 6X30
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 047
                                                                                    MPN: 14305424
                                                                                    VITE
                                                                                    -M 6X25
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 047
                                                                                    MPN: 14432224
                                                                                    VITE
                                                                                    -M 6X22
                                                                                    da £0,49
                                                                                    da £0,49
                                                                                    # 048
                                                                                    MPN: 14305624
                                                                                    VITE
                                                                                    -M 6X35
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 049
                                                                                    MPN: 11197774
                                                                                    Rondella
                                                                                    da £0,51
                                                                                    da £0,51
                                                                                    # 050
                                                                                    MPN: 174600
                                                                                    GUARNIZIONE
                                                                                    - Fornito anche nel kit revisione carter - guarnizioni (cod. 980020002)
                                                                                    da £4,48
                                                                                    da £4,48
