maserati 4200 spyder (2003) serbatoi di carburante e unione diagramma delle parti

010 - Serbatoi di carburante e Unione

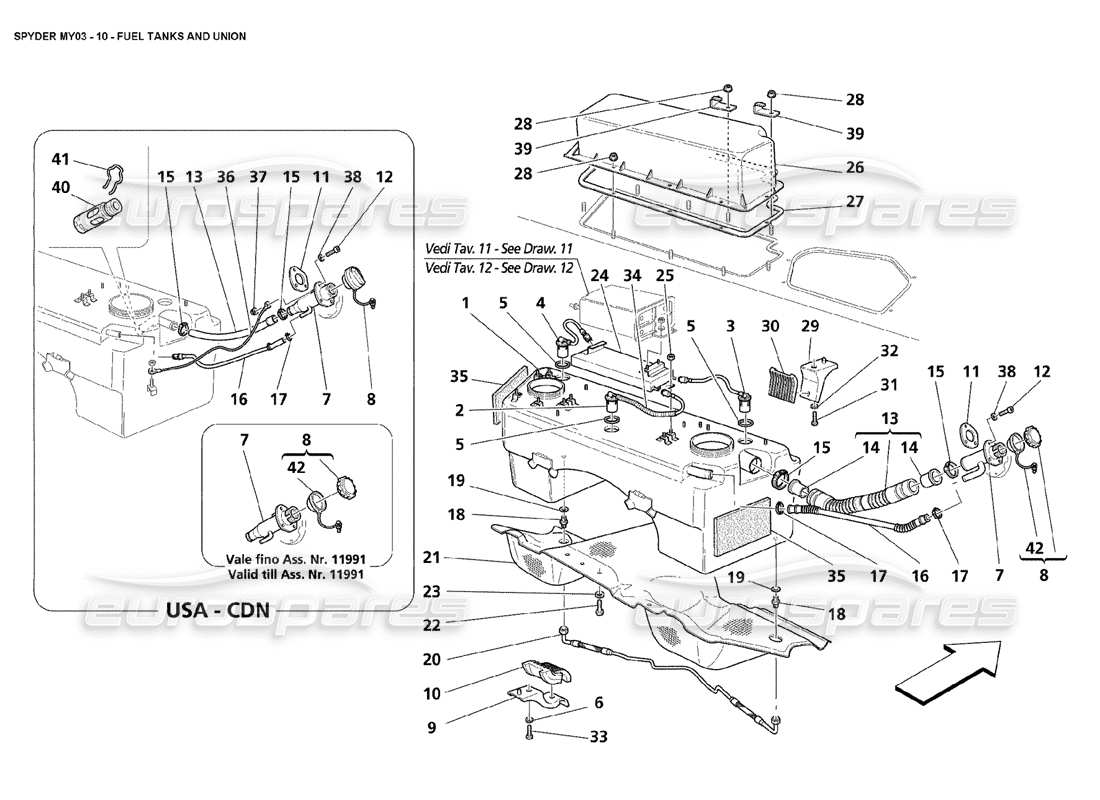

Maserati 4200 Spyder (2003) Fuel Tanks and Union Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                  #
                                                  Numero di parte
                                                  Descrizione
                                                  Prezzo
                                                  # 001
                                                  MPN: 184288
                                                  SERBATOIO DI CARBURANTE
                                                  - Non per USA e CDN
                                                  da £1.378,10
                                                  da £1.378,10
                                                  # 001
                                                  MPN: 184732
                                                  SERBATOIO DI CARBURANTE
                                                  - Valido per USA e CDN - Valido fino all'Ass. no. 11186
                                                  da £1.550,41
                                                  da £1.550,41
                                                  # 001
                                                  MPN: 193834
                                                  SERBATOIO DI CARBURANTE
                                                  - Valido per USA e CDN - Valido dall'Ass. no. 11187
                                                  da £1.613,03
                                                  da £1.613,03
                                                  # 002
                                                  MPN: 184908
                                                  VALVOLA A GALLEGGIANTE CENTRALE TUBO BIANCO
                                                  da £334,54
                                                  da £334,54
                                                  # 003
                                                  MPN: 184349
                                                  VALVOLA A GALLEGGIANTE DX CON TUBO
                                                  da £31,77
                                                  da £31,77
                                                  # 004
                                                  MPN: 184907
                                                  VALVOLA A GALLEGGIANTE SX CON TUBO
                                                  da £34,37
                                                  da £34,37
                                                  # 005
                                                  MPN: 169938
                                                  GUARNIZIONE PER VALVOLA
                                                  - Valido fino ad esaurimento scorte
                                                  Superamento
                                                  Superamento
                                                  # 005
                                                  MPN: 195049
                                                  GUARNIZIONE PER VALVOLA
                                                  - Valido dopo esaurimento scorte di 169938
                                                  da £2,48
                                                  da £2,48
                                                  Questa parte sostituisce il numero di parte 169938
                                                  # 006
                                                  MPN: 12626224
                                                  Rondella
                                                  da £0,54
                                                  da £0,54
                                                  # 007
                                                  MPN: 190203
                                                  UNIONE CARBURANTE
                                                  - Non per USA e CDN
                                                  da £43,25
                                                  da £43,25
                                                  # 007
                                                  MPN: 194101
                                                  UNIONE CARBURANTE
                                                  - Valido per USA e CDN - Valido fino all'Ass. no. 11991
                                                  Superamento
                                                  Superamento
                                                  # 007
                                                  MPN: 201347
                                                  UNIONE CARBURANTE
                                                  - Valido per USA e CDN - Valido dall'Ass. no. 11992
                                                  da £637,16
                                                  da £637,16
                                                  Questa parte sostituisce il numero di parte 194101
                                                  # 008
                                                  MPN: 190154
                                                  TAPPO COMPLETO
                                                  - Per versioni USA e CDN - valido fino alla vettura Ass. no. 11991
                                                  da £170,60
                                                  da £170,60
                                                  Questa parte sostituisce il codice articolo 186866 che abbiamo in magazzino
                                                  # 008
                                                  MPN: 190154
                                                  TAPPO COMPLETO
                                                  - Valido per USA e CDN - Valido dall'Ass. no. 11992
                                                  da £170,60
                                                  da £170,60
                                                  Questa parte sostituisce il codice articolo 186866 che abbiamo in magazzino
                                                  # 009
                                                  MPN: 184298
                                                  STAFFA FISSAGGIO SERBATOIO CARBURANTE
                                                  da £8,12
                                                  da £8,12
                                                  # 010
                                                  MPN: 186986
                                                  DISTANZIALE POSTERIORE IN GOMMA
                                                  da £4,12
                                                  da £4,12
                                                  # 011
                                                  MPN: 190141
                                                  GUARNIZIONE PER UNIONE
                                                  da £5,95
                                                  da £5,95
                                                  # 012
                                                  MPN: 14778017
                                                  VITE
                                                  - Valido per USA e CDN - TUBO COLLEGAMENTO SERBATOIO - Non per USA e CDN - TUBO COLLEGAMENTO SERBATOIO - Valido per USA e CDN
                                                  da £1,55
                                                  da £1,55
                                                  # 012
                                                  MPN: 62926700
                                                  VITE
                                                  - Non per USA e CDN
                                                  da £0,71
                                                  da £0,71
                                                  # 013
                                                  MPN: 189733
                                                  UNIONE
                                                  da £104,47
                                                  da £104,47
                                                  # 013
                                                  MPN: 191617
                                                  UNIONE
                                                  da £57,78
                                                  da £57,78
                                                  # 014
                                                  MPN: 191618
                                                  GUARNIZIONE
                                                  - Non per USA e CDN
                                                  da £30,52
                                                  da £30,52
                                                  # 015
                                                  MPN: 13000590
                                                  COLLARE A VITE
                                                  - Valido per USA e CDN
                                                  da £0,47
                                                  da £0,47
                                                  # 015
                                                  MPN: 13000790
                                                  COLLARE A VITE
                                                  - Non per USA e CDN
                                                  da £0,47
                                                  da £0,47
                                                  Questa parte sostituisce il numero di parte 312420106
                                                  # 016
                                                  MPN: 190150
                                                  TUBO RICICLO VAPORE
                                                  - Valido per USA e CDN
                                                  da £22,90
                                                  da £22,90
                                                  # 016
                                                  MPN: 190164
                                                  TUBO DI SFIATO COMPLETO DA SERBATOIO A RACCORDO
                                                  - Non per USA e CDN
                                                  da £28,47
                                                  da £28,47
                                                  # 017
                                                  MPN: 13000390
                                                  COLLARE A VITE
                                                  - Non per USA e CDN
                                                  da £0,47
                                                  da £0,47
                                                  Questa parte sostituisce il numero di parte 13121170 - e 1 altro. Fare clic per visualizzare i dettagli
                                                  # 017
                                                  MPN: 13432070
                                                  COLLETTO PER MANICA
                                                  - Valido per USA e CDN
                                                  da £0,53
                                                  da £0,53
                                                  Questa parte sostituisce il numero di parte 13434670
                                                  # 018
                                                  MPN: 188548
                                                  NIPPLO
                                                  - Non per USA e CDN
                                                  da £99,13
                                                  da £99,13
                                                  # 018
                                                  MPN: 193689
                                                  NIPPLO
                                                  - Valido per USA e CDN
                                                  da £27,43
                                                  da £27,43
                                                  # 019
                                                  MPN: 675000691
                                                  GUARNIZIONE
                                                  da £1,08
                                                  da £1,08
                                                  Questa parte sostituisce il codice articolo 10257060 che abbiamo in magazzino
                                                  # 020
                                                  MPN: 189875
                                                  TUBO DI COLLEGAMENTO AL SERBATOIO
                                                  - Non per USA e CDN - Valido fino ad esaurimento scorte
                                                  da £133,56
                                                  da £133,56
                                                  # 020
                                                  MPN: 193688
                                                  TUBO DI COLLEGAMENTO AL SERBATOIO
                                                  - Valido per USA e CDN - Valido per tutte le versioni - dopo esaurimento di 189875
                                                  da £141,87
                                                  da £141,87
                                                  # 021
                                                  MPN: 66065600
                                                  SCUDO CALORE SOTTOSERBATOIO
                                                  da £79,06
                                                  da £79,06
                                                  # 022
                                                  MPN: 10902224
                                                  VITE
                                                  da £0,49
                                                  da £0,49
                                                  # 023
                                                  MPN: 10523424
                                                  Rondella
                                                  da £0,49
                                                  da £0,49
                                                  # 024
                                                  MPN: 187466
                                                  DISAREATORE
                                                  - Non per USA e CDN
                                                  da £67,85
                                                  da £67,85
                                                  # 024
                                                  MPN: 187467
                                                  DISAREATORE
                                                  - Valido per USA e CDN
                                                  da £279,23
                                                  da £279,23
                                                  # 025
                                                  MPN: 12574211
                                                  NOCE
                                                  da £0,71
                                                  da £0,71
                                                  Questa parte sostituisce il numero di parte 128300060
                                                  # 026
                                                  MPN: 67239500
                                                  COPERTURA DISPOSITIVO ANTIEVAPORAZIONE
                                                  da £23,84
                                                  da £23,84
                                                  Questa parte sostituisce il codice articolo 66360800 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                  # 027
                                                  MPN: 66360700
                                                  GUARNIZIONE
                                                  da £27,43
                                                  da £27,43
                                                  # 028
                                                  MPN: 14059217
                                                  NOCE
                                                  da £0,47
                                                  da £0,47
                                                  # 029
                                                  MPN: 184297
                                                  STAFFA FISSAGGIO SERBATOIO CARBURANTE
                                                  da £7,91
                                                  da £7,91
                                                  # 032
                                                  MPN: 12626224
                                                  Rondella
                                                  da £0,54
                                                  da £0,54
                                                  # 034
                                                  MPN: 318720333
                                                  TUBO
                                                  - Fornito a metri - (Quantità minima 1m. o multipli)
                                                  da £5,14
                                                  da £5,14
                                                  # 035
                                                  MPN: 371530464
                                                  PROTEZIONE
                                                  da £23,11
                                                  da £23,11
                                                  # 036
                                                  MPN: 194102
                                                  CAVO DI TERRA
                                                  - Valido per USA e CDN
                                                  Superamento
                                                  Superamento
                                                  # 037
                                                  MPN: 14059214
                                                  NOCE M6
                                                  - Valido per USA e CDN
                                                  da £0,47
                                                  da £0,47
                                                  Questa parte sostituisce il numero di parte 12578121
                                                  # 038
                                                  MPN: 12605374
                                                  Rondella
                                                  da £0,71
                                                  da £0,71
                                                  # 039
                                                  MPN: 179996
                                                  STAFFA FISSAGGIO CONNETTORE
                                                  da £2,85
                                                  da £2,85
                                                  # 040
                                                  MPN: 181929
                                                  VALVOLA DI INTERCETTAZIONE COMBUSTIBILE
                                                  - Valido per USA e CDN
                                                  da £153,95
                                                  da £153,95
                                                  # 041
                                                  MPN: 181930
                                                  CLIP
                                                  - Valido per USA e CDN
                                                  da £10,04
                                                  da £10,04
                                                  # 042
                                                  MPN: 980138218
                                                  KIT GUARNIZIONI TAPPO CARBURANTE
                                                  - Per versioni USA e CDN - valido fino alla vettura Ass. no. 11991
                                                  da £38,09
                                                  da £38,09
