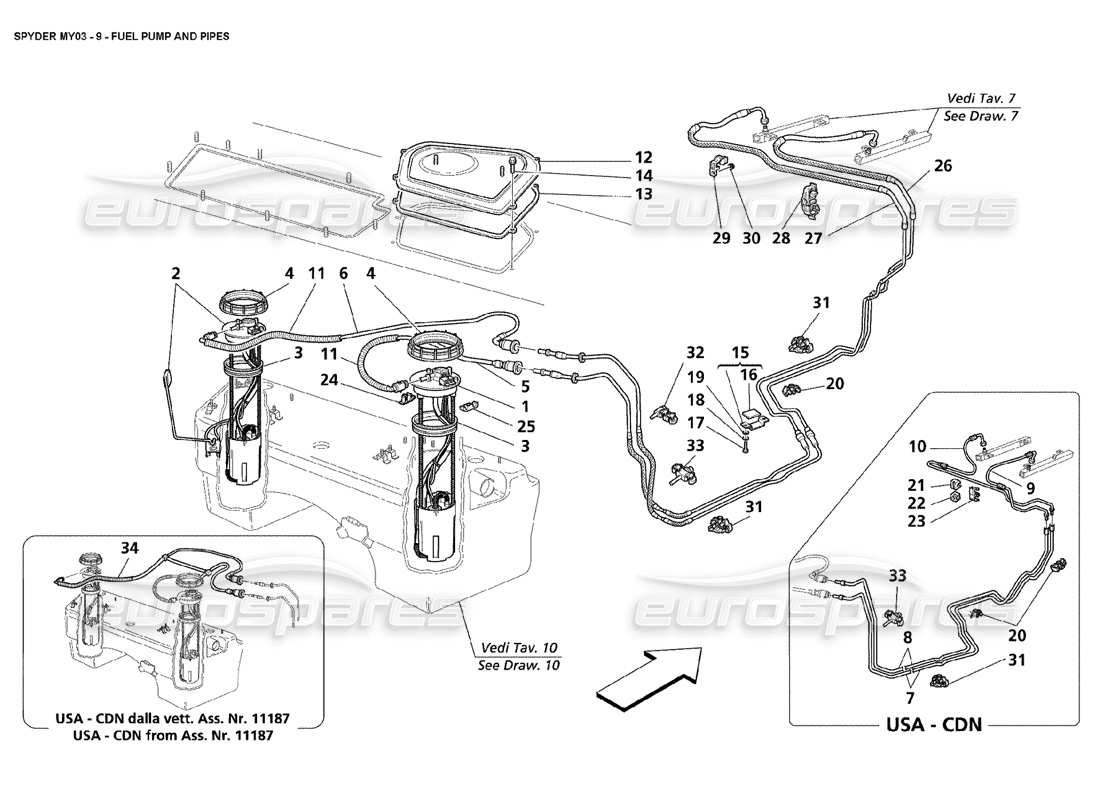

009 - Pompa carburante e tubi
Maserati 4200 Spyder (2003) Fuel Pump and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti

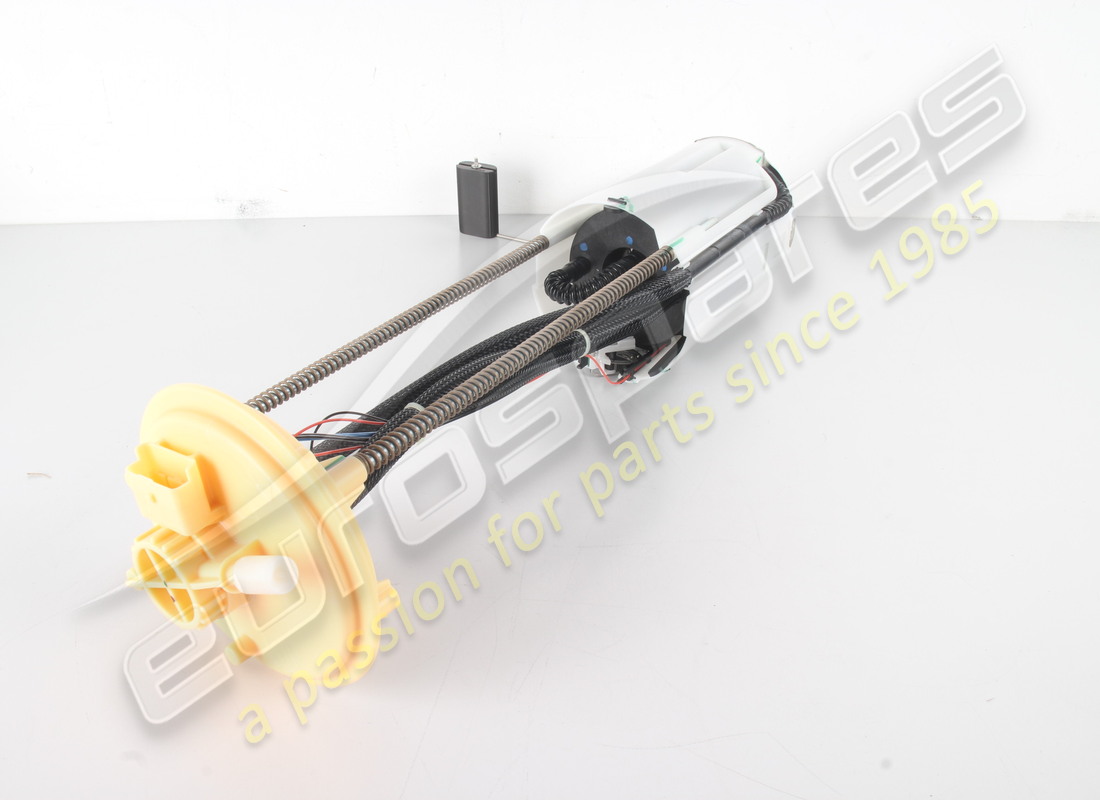

# 001
MPN: 184348
POMPA CARBURANTE COMPLETA DX
da £262,28
da £262,28
# 002
MPN: 184347
POMPA CARBURANTE COMPLETA SX
da £306,84
da £306,84
# 003
MPN: 181681
GUARNIZIONE
da £11,24
da £11,24
# 004
MPN: 181682
GHIERA
da £7,49
da £7,49
# 005
MPN: 186702
TUBO MANDATA CARBURANTE DX
- Per vetture NON USA e CDN - valido fino all'Ass. no. 11336 - Per vetture USA e CDN - valido fino all'Ass. no. 11186
da £31,01
da £31,01
# 005
MPN: 197657
TUBO MANDATA CARBURANTE DX
- Non per USA e CDN - Valido dall'Ass. no. 11337
da £214,92
da £214,92
# 006
MPN: 186701
TUBO MANDATA CARBURANTE SX
- Per vetture NON USA e CDN - valido fino all'Ass. no. 11336 - Per vetture USA e CDN - valido fino all'Ass. no. 11186
da £33,57
da £33,57
# 006
MPN: 197658
TUBO MANDATA CARBURANTE SX
- Non per USA e CDN - Valido dall'Ass. no. 11337
da £48,84
da £48,84
# 007
MPN: 197538
TUBO SOTTOTELAIO MANDATA CARBURANTE DX
- Valido per USA e CDN
da £69,32
da £69,32
# 008
MPN: 197539
TUBO MANDATA CARBURANTE SOTTOTELAIO SX
- Valido per USA e CDN
da £69,32
da £69,32
# 009
MPN: 183214
TUBO MANDATA CARBURANTE DX FLESSIBILE
- Valido per USA e CDN
da £37,40
da £37,40
# 010
MPN: 183215
TUBO MANDATA CARBURANTE SX FLESSIBILE
- Valido per USA e CDN
da £39,98
da £39,98
# 011
MPN: 97218
TUBO
- Fornito a metri - (Quantità minima 1m. o multipli)
da £1,93
da £1,93
Questa parte sostituisce il numero di parte 188340 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 66360600
COPERCHIO POMPA DX
da £31,22
da £31,22
# 013
MPN: 66360500
GUARNIZIONE
da £28,12
da £28,12
# 014
MPN: 16296927
VITE
da £0,51
da £0,51
# 015
MPN: 187464
STAFFA PROTEZIONE TUBI
da £8,54
da £8,54
Questa parte sostituisce il numero di parte 387400102
# 016
MPN: 387400402
GUARNIZIONE
da £1,61
da £1,61
# 017
MPN: 10977824
VITE
da £1,13
da £1,13
Questa parte sostituisce il codice articolo 16130321 che abbiamo in magazzino
# 018
MPN: 11181574
Rondella
da £0,54
da £0,54
# 019
MPN: 14447025
Rondella
da £1,44
da £1,44
# 020
MPN: 379200408
CLIP
- (Quantità definita in fase di montaggio)
da £1,13
da £1,13
# 021
MPN: 140731
CLIP
- Valido per USA e CDN
da £0,73
da £0,73
# 022
MPN: 155781
ANCORAGGIO PER CLIP
- Valido per USA e CDN
da £0,47
da £0,47
# 023
MPN: 190410
CLIP
- Valido per USA e CDN
da £2,42
da £2,42
# 024
MPN: 389200406
CLIP
da £0,57
da £0,57
# 025
MPN: 379200408
CLIP
da £1,13
da £1,13
# 026
MPN: 197463
TUBO MANDATA CARBURANTE DX FLESSIBILE
- Non per USA e CDN
da £72,10
da £72,10
Questa parte sostituisce il numero di parte 980138230
# 027
MPN: 197468
TUBO MANDATA CARBURANTE SX FLESSIBILE
- Non per USA e CDN
da £79,64
da £79,64
Questa parte sostituisce il numero di parte 980138231
# 028
MPN: 195052
CLIP
- Non per USA e CDN
da £1,13
da £1,13
# 029
MPN: 159521
CLIP
- Non per USA e CDN
da £1,07
da £1,07
# 030
MPN: 14059111
NOCE
- Non per USA e CDN
da £0,54
da £0,54
# 031
MPN: 190410
CLIP
- (Quantità definita in fase di montaggio)
da £2,42
da £2,42
# 032
MPN: 191431
CLIP
- Non per USA e CDN - (Quantità definita in fase di montaggio)
da £1,13
da £1,13
# 033
MPN: 191283
CLIP
- (Quantità definita in fase di montaggio)
da £1,13
da £1,13
# 034
MPN: 193543
TUBO MANDATA CARBURANTE COMPLETO
-Vale per USA e CDN -Vale dalla vettura Ass. no. 11187
da £324,38
da £324,38
