maserati 4200 spyder (2002) sistema elettrico diagramma delle parti

136 - Sistema elettrico

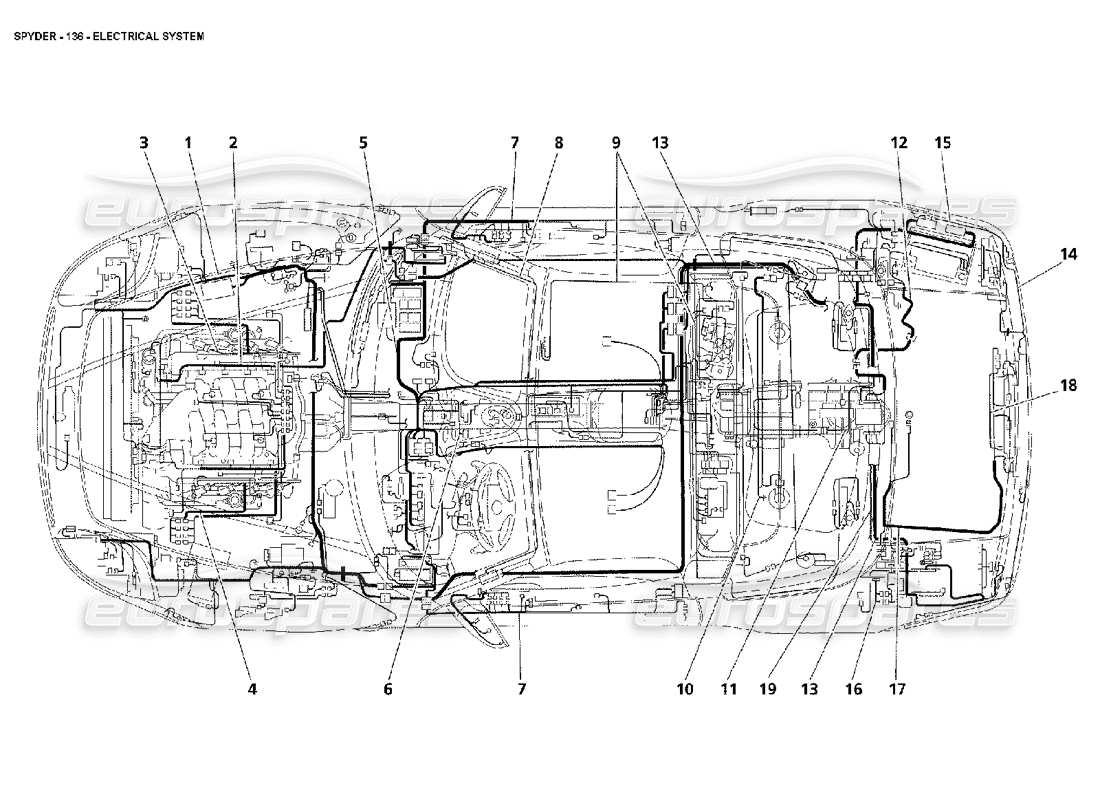

Maserati 4200 Spyder (2002) Electrical System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
            #
            Numero di parte
            Descrizione
            Prezzo
            # 001
            MPN: 186094
            CAVI VANO MOTORE
            - Non per USA, CDN e GD
            da £479,71
            da £479,71
            # 001
            MPN: 188842
            CAVI VANO MOTORE
            - Valido per USA e CDN
            da £554,32
            da £554,32
            # 001
            MPN: 189425
            CAVI VANO MOTORE
            - Valido per GD
            da £553,61
            da £553,61
            # 002
            MPN: 190041
            CAVI DISPOSITIVO DI ACCENSIONE
            - Valido per USA e CDN
            da £700,53
            da £700,53
            # 002
            MPN: 191271
            CAVI DEL DISPOSITIVO DI INIEZIONE
            - Non per USA, CDN e GD - Valido fino all'Ass. no. 9717
            da £691,25
            da £691,25
            Questa parte sostituisce il numero di parte 187684
            # 002
            MPN: 191275
            CAVI DEL DISPOSITIVO DI INIEZIONE
            - Valido per GD - Valido fino alla vettura Ass. no. 9655
            da £639,94
            da £639,94
            # 002
            MPN: 195032
            CAVI DEL DISPOSITIVO DI INIEZIONE
            - Non per USA, CDN e GD - Valido dall'Ass. no. 9718
            da £2.472,25
            da £2.472,25
            # 002
            MPN: 195034
            CAVI DEL DISPOSITIVO DI INIEZIONE
            - Valido per GD - Valido dalla vettura Ass. no. 9656
            da £735,53
            da £735,53
            # 003
            MPN: 189549
            CAVO LATO TESTA DX
            - Valido fino al motore n. 66289 - Vedi anche la tabella 7
            da £80,41
            da £80,41
            # 004
            MPN: 189550
            CAVO LATO TESTA SX
            - Valido fino al motore n. 66289 - Vedi anche la tabella 7
            da £80,41
            da £80,41
            # 005
            MPN: 186093
            CAVO CRUSCOTTO
            - Non per USA, CDN e GD - Valido fino all'Ass. no. 7351 - Valido fino ad esaurimento scorte dopo esaurimento scorte sostituito da 195542
            da £1.267,28
            da £1.267,28
            # 005
            MPN: 193157
            CAVO CRUSCOTTO
            - Valido per GD - Valido fino alla vettura Ass. no. 7900 - Valido fino ad esaurimento scorte dopo esaurimento scorte sostituito da 195543
            Superamento
            Superamento
            Questa parte sostituisce il numero di parte 189426
            # 005
            MPN: 195542
            CAVO CRUSCOTTO
            - Non per GD - Valido dalla vettura Ass. no. 7352
            da £1.298,34
            da £1.298,34
            Questa parte sostituisce il numero di parte 192414
            # 005
            MPN: 195543
            CAVO CRUSCOTTO
            - Valido per GD - Valido dalla vettura Ass. no. 7901
            da £1.298,34
            da £1.298,34
            Questa parte sostituisce il numero di parte 193157
            # 006
            MPN: 184940
            CAVI SISTEMA DI NAVIGAZIONE
            da £72,31
            da £72,31
            # 007
            MPN: 182221
            CAVO PORTA
            Superamento
            Superamento
            # 008
            MPN: 186096
            CAVO LUCE TETTO
            Superamento
            Superamento
            # 009
            MPN: 189744
            CAVI DISPOSITIVO CAPOTE
            da £692,70
            da £692,70
            Questa parte sostituisce il numero di parte 66116100 - e 1 altro. Fare clic per visualizzare i dettagli
            # 010
            MPN: 193164
            CAVO SERBATOIO
            - Non per USA e CDN
            Superamento
            Superamento
            # 010
            MPN: 193165
            CAVO SERBATOIO
            - Valido per USA e CDN
            Superamento
            Superamento
            # 011
            MPN: 184916
            F1 CAVO INGRANAGGIO SUL CAMBIO
            - Valido per F1
            da £179,21
            da £179,21
            # 012
            MPN: 186099
            F1 CAVO CAMBIO SULLA CARROZZERIA
            - Valido per F1
            Superamento
            Superamento
            # 013
            MPN: 188409
            CAVO LONGITUDINALE DX
            - Standard - Non per GD - Valido fino all'Ass. no. 7351 - Valido fino ad esaurimento scorte dopo esaurimento scorte sostituito da 193158
            Superamento
            Superamento
            # 013
            MPN: 190143
            CAVO LONGITUDINALE DX
            - Opzionale - Telefono - Valido fino all'Ass. no. 7351 - Valido fino ad esaurimento scorte dopo esaurimento scorte sostituito da 193160 o 193162
            da £771,25
            da £771,25
            # 013
            MPN: 193158
            CAVO LONGITUDINALE DX
            - Standard - No per GD - Valido dalla vettura Ass. no. 7352
            da £686,52
            da £686,52
            Questa parte sostituisce il numero di parte 188409
            # 013
            MPN: 193159
            CAVO LONGITUDINALE DX
            - Standard - Valido per GD
            da £707,50
            da £707,50
            # 013
            MPN: 193160
            CAVO LONGITUDINALE DX
            - Opzionale - Caricatore telefono e CD - Non per opt. Sistema HI FI - Non per USA, CDN, GD e J
            da £869,23
            da £869,23
            # 013
            MPN: 193161
            CAVO LONGITUDINALE DX
            - Opzionale - Caricatore telefono e CD - Non per opt. Sistema HI FI - Valido per GD
            da £893,37
            da £893,37
            # 013
            MPN: 193162
            CAVO LONGITUDINALE DX
            - Opzionale - Telefono, caricatore CD e impianto HI FI - Non per GD
            da £885,53
            da £885,53
            # 013
            MPN: 193163
            CAVO LONGITUDINALE DX
            - Opzionali - Telefono, caricatore CD e impianto HI FI - Valido per GD
            da £901,86
            da £901,86
            # 013
            MPN: 193422
            CAVO LONGITUDINALE DX
            - Opzionale - Caricatore CD - Non per opt. Sistema HI FI - Non per GD e J
            da £767,44
            da £767,44
            # 013
            MPN: 193423
            CAVO LONGITUDINALE DX
            - Opzionale - Caricatore CD - Non per opt. Sistema HI FI - Valido per GD
            da £771,25
            da £771,25
            # 014
            MPN: 186662
            CAVO SENSORE DI PARCHEGGIO PARAURTI
            - Opzionale - Sensore di parcheggio - Non per USA e CDN
            Superamento
            Superamento
            # 014
            MPN: 186663
            CAVO INSEGNATORI LATERALI E SENSORI DI PARCHEGGIO
            - Opzionale - Sensore di parcheggio - Valido per USA e CDN
            da £307,93
            da £307,93
            # 015
            MPN: 186674
            CAVO INDICATORE LATERALE
            - Valido per USA e CDN
            da £26,39
            da £26,39
            # 016
            MPN: 186265
            CAVI AMPLIFICATORE
            - Opzionale - Impianto HI FI - Valido fino all'Ass. no. 7351
            Superamento
            Superamento
            # 017
            MPN: 186153
            CAVO TRONCO
            - Opzionale - Telefono - Non per USA, CDN e J - Non per auto GB Con antenna radio esterna (disegno 146 pos. 14) - Vedi anche disegno 147
            Superamento
            Superamento
            # 017
            MPN: 190153
            CAVO TRONCO
            - Standard
            Superamento
            Superamento
            # 018
            MPN: 190142
            CAVO LUCE STOP
            Superamento
            Superamento
            # 019
            MPN: 195533
            CAVO LONGITUDINALE SX PER ANTENNA ESTERNA
            - Con predisposizione opt. telefono - Valido per auto GB Con antenna esterna radio (disegno 146 pos. 14) - Vedi anche disegno 147
            da £137,64
            da £137,64
            # 019
            MPN: 195534
            CAVO LONGITUDINALE SX PER ANTENNA ESTERNA
            - Valido per vetture USA e CDN Con antenna radio esterna (disegno 146 pos. 14)
            da £54,26
            da £54,26
