Eurospares-part-diagram-104.webp)

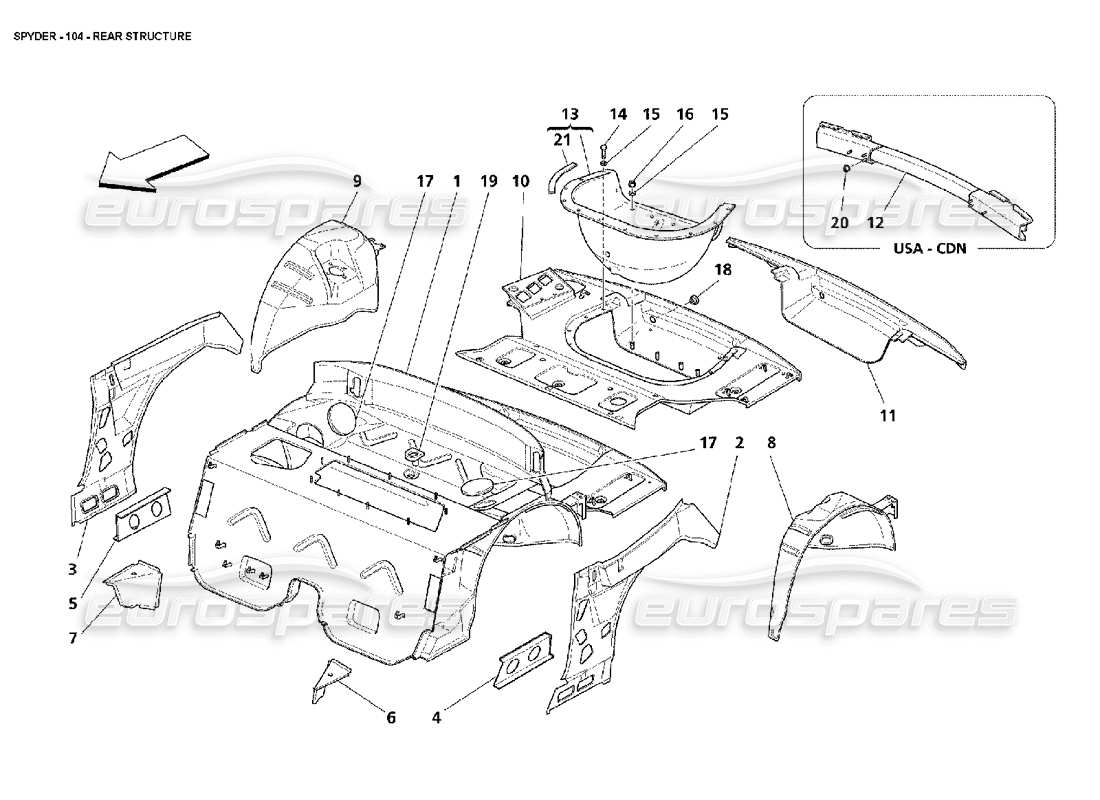

104 - Struttura posteriore
Maserati 4200 Spyder (2002) Rear Structure Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 980001058
PIANALE CENTRALE POSTERIORE COMPLETO
da £4.694,40
da £4.694,40
# 002
MPN: 980001151
MEMBRANA POSTERIORE SX COMPLETA
da £108,23
da £108,23
# 003
MPN: 980001152
MEMBRANA POSTERIORE DX COMPLETA
da £95,22
da £95,22
# 004
MPN: 66249200
RINFORZO MEMBRO LONGITUDINALE POSTERIORE SX
da £17,28
da £17,28
# 005
MPN: 66249100
RINFORZO MEMBRO LONGITUDINALE POSTERIORE DX
da £17,28
da £17,28
# 006
MPN: 65962700
RINFORZO ANGOLARE ESTERNO SX
da £16,27
da £16,27
# 007
MPN: 65962600
RINFORZO ANGOLARE ESTERNO DX
da £16,27
da £16,27
# 008
MPN: 980001061
PASSARUOTA POSTERIORE INTERNO SX COMPLETO
da £441,35
da £441,35
# 009
MPN: 980001062
PASSARUOTA POSTERIORE INTERNO DX COMPLETO
da £441,35
da £441,35
# 010
MPN: 980001059
PIANO BAULE COMPLETO
da £613,64
da £613,64
# 011
MPN: 980001060
PARETE POSTERIORE COMPLETA
da £135,63
da £135,63
# 012
MPN: 66300700
BULL BAR POSTERIORE
- Valido per gli Stati Uniti
da £458,97
da £458,97
# 012
MPN: 67021800
BULL BAR POSTERIORE
- Valido per CDN
da £473,06
da £473,06
# 013
MPN: 66491000
PASSARUOTA COMPLETO
- Valido fino all'Ass. no. 9813
Superamento
Superamento
# 013
MPN: 67245900
PASSARUOTA COMPLETO
- Valido dall'Ass. no. 9814
da £284,07
da £284,07
Questa parte sostituisce il numero di parte 66491000
# 014
MPN: 13274611
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 13274517
# 015
MPN: 12638170
Rondella
da £1,11
da £1,11
# 016
MPN: 14058311
NOCE
da £0,47
da £0,47
# 017
MPN: 66428200
TAPPO
da £8,41
da £8,41
# 018
MPN: 14506987
TAPPO
da £1,98
da £1,98
# 019
MPN: 385500300
TERMINALE DI SCARICO
da £6,98
da £6,98
# 020
MPN: 14040715
NOCE
- Valido per USA e CDN
da £1,11
da £1,11
# 021
MPN: 66134100
GUARNIZIONE PASSARUOTA
da £122,12
da £122,12
