maserati 4200 spyder (2002) struttura centrale diagramma delle parti

103 - Struttura centrale

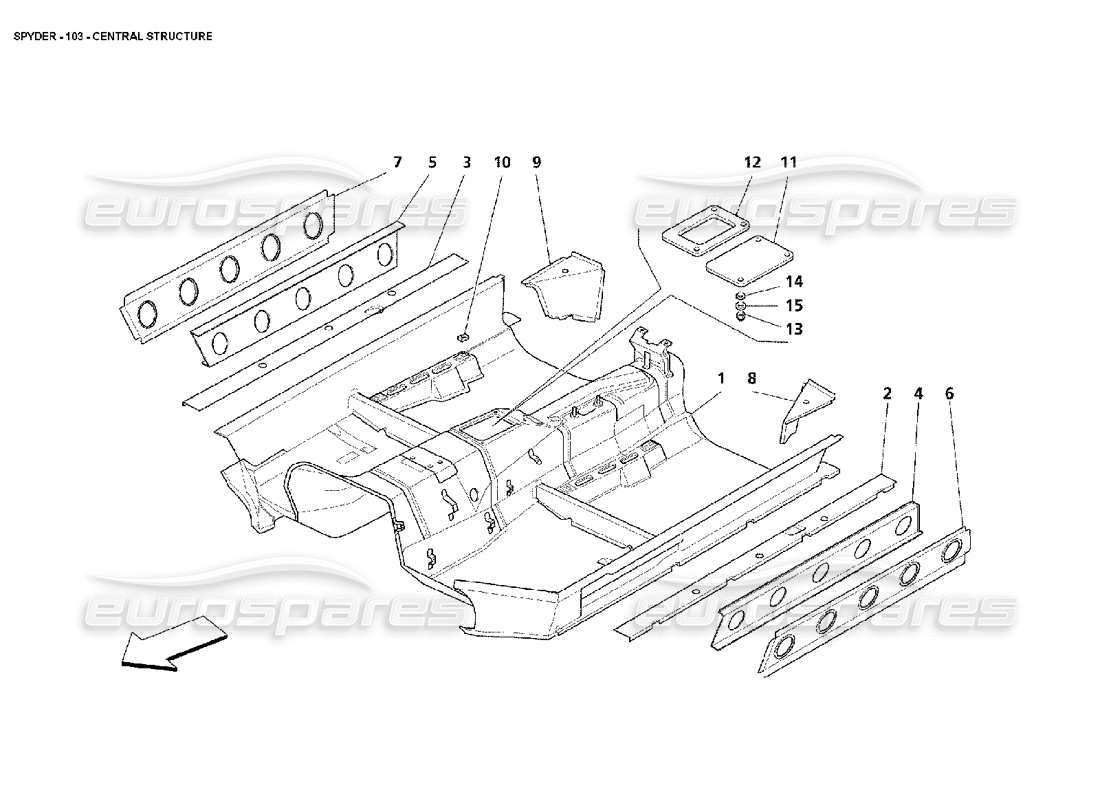

Maserati 4200 Spyder (2002) Central Structure Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                      #
                      Numero di parte
                      Descrizione
                      Prezzo
                      # 001
                      MPN: 980001057
                      PIANO CENTRALE COMPLETO
                      da £3.178,02
                      da £3.178,02
                      # 002
                      MPN: 65964600
                      MEMBRO LONGITUDINALE INFERIORE SOTTOPORTA SX
                      da £19,23
                      da £19,23
                      # 003
                      MPN: 65964500
                      MEMBRO LONGITUDINALE INFERIORE SOTTOPORTA DX
                      da £21,35
                      da £21,35
                      # 004
                      MPN: 66245300
                      RINFORZO MEMBRO LONGITUDINALE ANTERIORE SX
                      da £26,35
                      da £26,35
                      # 005
                      MPN: 66245200
                      RINFORZO MEMBRO LONGITUDINALE ANTERIORE DX
                      da £26,35
                      da £26,35
                      # 006
                      MPN: 66427500
                      MEMBRO ANTERIORE LONGITUDINALE SX
                      da £16,62
                      da £16,62
                      # 007
                      MPN: 66427400
                      MEMBRO ANTERIORE LONGITUDINALE DX
                      da £51,28
                      da £51,28
                      # 008
                      MPN: 65962700
                      RINFORZO ANGOLARE ESTERNO SX
                      da £15,86
                      da £15,86
                      # 009
                      MPN: 65962600
                      RINFORZO ANGOLARE ESTERNO DX
                      da £15,86
                      da £15,86
                      # 010
                      MPN: 66422200
                      NOCE
                      da £5,56
                      da £5,56
                      # 011
                      MPN: 66423900
                      PIASTRA PER TONER COMANDO MARCIA
                      - Valido per F1
                      da £3,72
                      da £3,72
                      # 012
                      MPN: 66424000
                      GUARNIZIONE PIASTRA
                      - Valido per F1
                      da £2,85
                      da £2,85
                      # 013
                      MPN: 16100814
                      NOCE
                      - Valido per F1
                      da £0,71
                      da £0,71
                      # 014
                      MPN: 12625224
                      Rondella
                      - Valido per F1
                      da £0,47
                      da £0,47
                      Questa parte sostituisce il numero di parte 12625221
                      # 015
                      MPN: 12601374
                      Rondella
                      - Valido per F1
                      da £0,54
                      da £0,54
