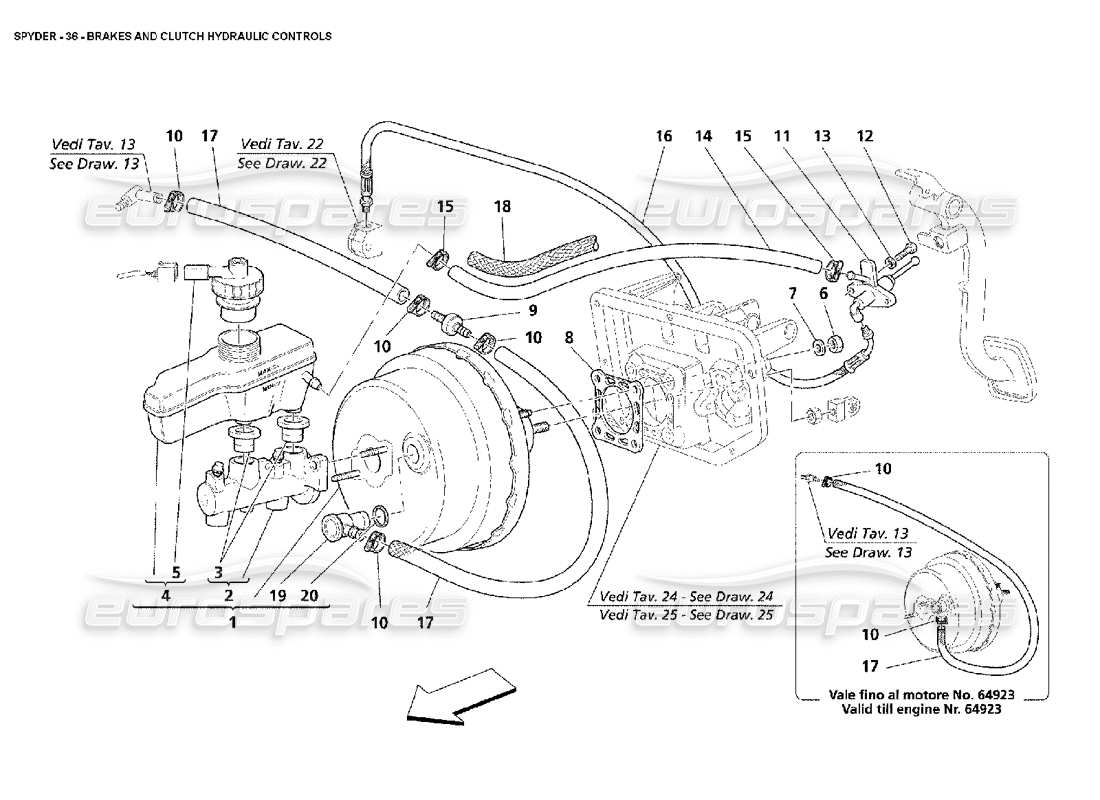

036 - Comandi idraulici freni e frizione
Maserati 4200 Spyder (2002) Brakes and Clutch Hydraulic Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 184744
SERVOFRENO COMPLETO
da £348,34
da £348,34
Questa parte sostituisce il numero di parte 185156
# 002
MPN: 171782
POMPA FRENO
da £310,34
da £310,34
# 003
MPN: 171784
BOCCOLA IN GOMMA
da £5,23
da £5,23
# 004
MPN: 171783
SERBATOIO OLIO FRENI
da £52,08
da £52,08
# 005
MPN: 153592
TAPPO
da £25,84
da £25,84
# 006
MPN: 16104421
NOCE
da £0,81
da £0,81
# 007
MPN: 12601374
Rondella
da £0,47
da £0,47
# 008
MPN: 367402309
GUARNIZIONE
da £1,59
da £1,59
# 009
MPN: 193186
VALVOLA DI DEPRESSIONE
- Valido dal motore n. 64924
da £7,23
da £7,23
# 010
MPN: 13000390
COLLARE A VITE
- (Quantità 2 per auto con motore fino al Nr. 69423)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13121170 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 184753
POMPA FRIZIONE
- Non per F1
da £245,53
da £245,53
# 012
MPN: 16043621
VITE
- Non per F1
da £1,11
da £1,11
# 013
MPN: 12601374
Rondella
- Non per F1
da £0,47
da £0,47
# 014
MPN: 19073289
TUBO LIQUIDO FRENI
- Non per F1 - Valido per GD
da £68,97
da £68,97
# 014
MPN: 19073389
TUBO LIQUIDO FRENI
- Non per F1 - Non per GD
da £2,68
da £2,68
# 015
MPN: 13000190
COLLARE A VITE
- Non per F1
da £0,53
da £0,53
# 016
MPN: 181769
TUBO COMANDO FRIZIONE
- Non per F1 - Non per GD
da £268,59
da £268,59
# 016
MPN: 189061
TUBO COMANDO FRIZIONE
- Non per F1 - Valido per GD
da £45,98
da £45,98
# 017
MPN: 302220611
TUBO IN GOMMA
- Fornito a metri - (Quantità minima 1m. o multipli)
da £22,49
da £22,49
Questa parte sostituisce il numero di parte 192978
# 018
MPN: 191839
PROTEZIONE DEL TUBO
- Non per F1
Superamento
Superamento
# 019
MPN: 387401170
UNIONE
da £3,83
da £3,83
# 020
MPN: 387400304
GOMMA
da £2,38
da £2,38
