017 - Sistema di lubrificazione - Serbatoio - Scambiatore di calore

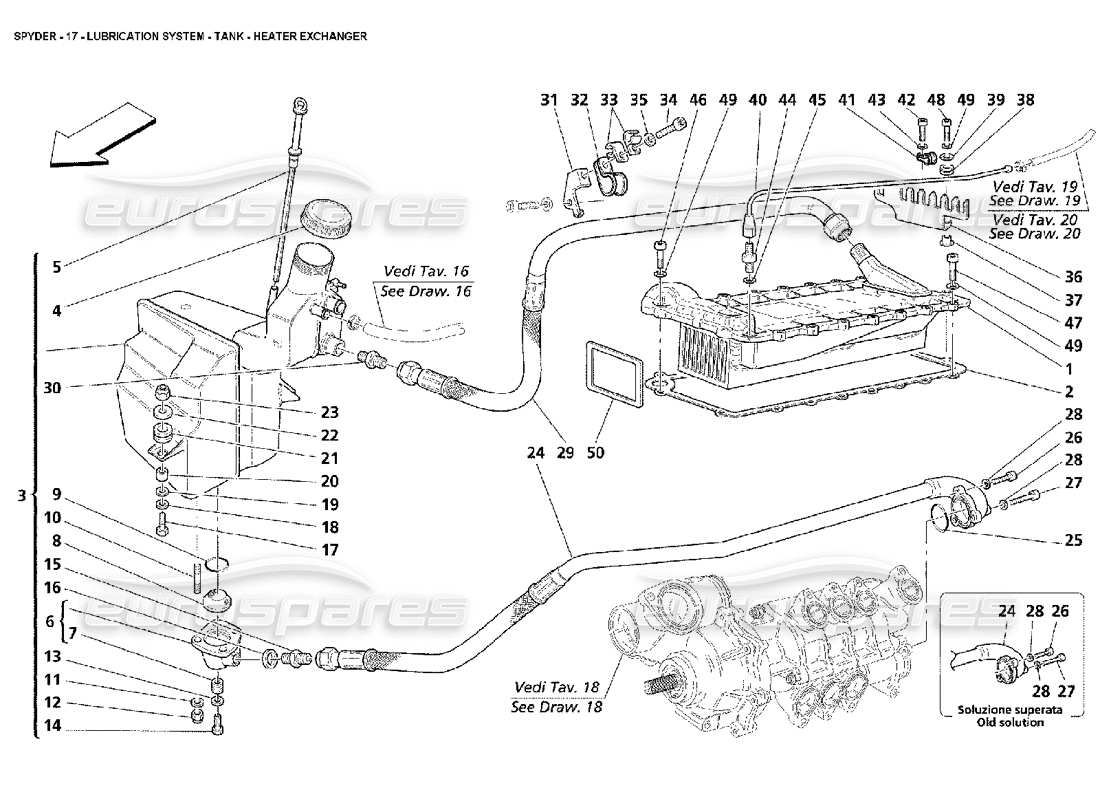

Maserati 4200 Spyder (2002) Lubrication System - Tank - Heater Exchanger Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                      #
                                                                                      Numero di parte
                                                                                      Descrizione
                                                                                      Prezzo
                                                                                      # 001
                                                                                      MPN: 186356
                                                                                      SCAMBIATORE ACQUA E OLIO
                                                                                      da £2.655,00
                                                                                      da £2.655,00
                                                                                      # 002
                                                                                      MPN: 185581
                                                                                      GUARNIZIONE
                                                                                      - Fornito anche nel kit revisione guarnizioni carter (cod. 980020002)
                                                                                      da £26,17
                                                                                      da £26,17
                                                                                      # 003
                                                                                      MPN: 211465
                                                                                      SERBATOIO OLIO COMPLETO
                                                                                      da £476,89
                                                                                      da £476,89
                                                                                      Questa parte sostituisce il numero di parte 189163 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 004
                                                                                      MPN: 189116
                                                                                      Tappo del serbatoio del carburante
                                                                                      da £35,15
                                                                                      da £35,15
                                                                                      Questa parte sostituisce il numero di parte 113401 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 005
                                                                                      MPN: 188627
                                                                                      ASTA LIVELLO OLIO
                                                                                      - Valido per vetture dotate di separatore vapori olio - (Vedi tabella 16 pos. 12)
                                                                                      Superamento
                                                                                      Superamento
                                                                                      # 005
                                                                                      MPN: 192510
                                                                                      ASTA LIVELLO OLIO
                                                                                      - Non per vetture dotate di separatore vapori olio - (Vedi tabella 16 pos. 12)
                                                                                      da £5,85
                                                                                      da £5,85
                                                                                      Questa parte sostituisce il numero di parte 188627 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 006
                                                                                      MPN: 151684
                                                                                      VENTOLA ASPIRAZIONE OLIO
                                                                                      da £103,70
                                                                                      da £103,70
                                                                                      # 010
                                                                                      MPN: 11500424
                                                                                      PERNO
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 011
                                                                                      MPN: 12601274
                                                                                      Rondella
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il numero di parte 12601270
                                                                                      # 012
                                                                                      MPN: 102948
                                                                                      NOCE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 013
                                                                                      MPN: 675000691
                                                                                      GUARNIZIONE
                                                                                      da £1,08
                                                                                      da £1,08
                                                                                      Questa parte sostituisce il codice articolo 10257060 che abbiamo in magazzino
                                                                                      # 014
                                                                                      MPN: 10300771
                                                                                      TAPPO FILETTATO
                                                                                      da £0,57
                                                                                      da £0,57
                                                                                      # 015
                                                                                      MPN: 186746
                                                                                      RACCORDO FILETTATO
                                                                                      da £42,05
                                                                                      da £42,05
                                                                                      # 016
                                                                                      MPN: 144485
                                                                                      GUARNIZIONE
                                                                                      da £12,50
                                                                                      da £12,50
                                                                                      # 017
                                                                                      MPN: 16043834
                                                                                      VITE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il codice articolo 16043824 che abbiamo in magazzino
                                                                                      # 018
                                                                                      MPN: 14496524
                                                                                      Rondella
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 019
                                                                                      MPN: 127496
                                                                                      Rondella
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      Questa parte sostituisce il numero di parte 384600330
                                                                                      # 020
                                                                                      MPN: 107980
                                                                                      DISTANZIATORE
                                                                                      da £1,55
                                                                                      da £1,55
                                                                                      # 021
                                                                                      MPN: 184519
                                                                                      PAD
                                                                                      da £1,53
                                                                                      da £1,53
                                                                                      # 022
                                                                                      MPN: 107979
                                                                                      TAZZA
                                                                                      da £1,08
                                                                                      da £1,08
                                                                                      # 024
                                                                                      MPN: 188718
                                                                                      TUBO DA SERBATOIO A POMPA OLIO
                                                                                      - Non per USA e CDN - Con fissaggi flangia 2 per collegamento pompa olio - Valido fino al motore n. 70887
                                                                                      da £357,94
                                                                                      da £357,94
                                                                                      # 024
                                                                                      MPN: 189172
                                                                                      TUBO DA SERBATOIO A POMPA OLIO
                                                                                      - Valido per USA e CDN - Con flangia 2 fissaggi per collegamento pompa olio - Valido fino al motore n. 70541
                                                                                      da £376,90
                                                                                      da £376,90
                                                                                      # 024
                                                                                      MPN: 194456
                                                                                      TUBO DA SERBATOIO A POMPA OLIO
                                                                                      - Valido per USA e CDN - Con flangia 3 fissaggi per collegamento pompa olio - Valido dal motore n. 70542
                                                                                      da £304,89
                                                                                      da £304,89
                                                                                      # 024
                                                                                      MPN: 194457
                                                                                      TUBO DA SERBATOIO A POMPA OLIO
                                                                                      - Non per USA e CDN - Con fissaggi flangia 3 per collegamento pompa olio - Valido dal motore n. 70888
                                                                                      da £345,82
                                                                                      da £345,82
                                                                                      # 025
                                                                                      MPN: 109649
                                                                                      GUARNIZIONE
                                                                                      - Fornito anche nel kit revisione guarnizioni basamento (cod. 980020002) - Valido per vetture con tubazioni dal serbatoio alla pompa olio cod. 194457 o 194456
                                                                                      da £0,70
                                                                                      da £0,70
                                                                                      # 025
                                                                                      MPN: 153628
                                                                                      GUARNIZIONE
                                                                                      - Fornito anche nel kit revisione guarnizioni basamento (cod. 980020002) - Valido per vetture con tubazioni dal serbatoio alla pompa olio cod. 188718 o 189172
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 026
                                                                                      MPN: 14305424
                                                                                      VITE
                                                                                      - No per USA e CDN - (Quantità 1 per vetture con tubi da serbatoio a pompa olio cod. 188718)
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 026
                                                                                      MPN: 14433124
                                                                                      VITE
                                                                                      - Valido per USA e CDN - (Quantità 1 per vetture con tubi da serbatoio a pompa olio cod. 189172)
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 027
                                                                                      MPN: 14303824
                                                                                      VITE
                                                                                      - Non per USA e CDN
                                                                                      da £1,29
                                                                                      da £1,29
                                                                                      # 027
                                                                                      MPN: 14304821
                                                                                      VITE
                                                                                      - Valido per USA e CDN
                                                                                      da £0,53
                                                                                      da £0,53
                                                                                      # 028
                                                                                      MPN: 11197774
                                                                                      Rondella
                                                                                      - (Quantità 2 per vetture con tubazioni da serbatoio a pompa olio cod. 188718 o 189172)
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      # 029
                                                                                      MPN: 186060
                                                                                      TUBO DALLO SCAMBIATORE DI CALORE AL SERBATOIO OLIO
                                                                                      da £131,85
                                                                                      da £131,85
                                                                                      # 030
                                                                                      MPN: 170157
                                                                                      UNIONE
                                                                                      da £27,68
                                                                                      da £27,68
                                                                                      # 031
                                                                                      MPN: 184821
                                                                                      staffa
                                                                                      da £9,20
                                                                                      da £9,20
                                                                                      # 033
                                                                                      MPN: 187713
                                                                                      CLIP
                                                                                      da £3,17
                                                                                      da £3,17
                                                                                      Questa parte sostituisce il numero di parte 98055
                                                                                      # 034
                                                                                      MPN: 14305724
                                                                                      VITE
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      # 035
                                                                                      MPN: 11197774
                                                                                      Rondella
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      # 036
                                                                                      MPN: 191396
                                                                                      staffa
                                                                                      da £4,51
                                                                                      da £4,51
                                                                                      # 037
                                                                                      MPN: 149707
                                                                                      DISTANZIATORE
                                                                                      da £0,65
                                                                                      da £0,65
                                                                                      # 038
                                                                                      MPN: 177576
                                                                                      PASSACAVO
                                                                                      da £1,11
                                                                                      da £1,11
                                                                                      # 039
                                                                                      MPN: 12643724
                                                                                      Rondella
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 040
                                                                                      MPN: 185469
                                                                                      TUBO DI VENTILAZIONE COMPLETO
                                                                                      da £126,73
                                                                                      da £126,73
                                                                                      # 041
                                                                                      MPN: 10440890
                                                                                      STAFFA CON GUAINA
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 042
                                                                                      MPN: 14305024
                                                                                      VITE
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      # 043
                                                                                      MPN: 11197774
                                                                                      Rondella
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      # 044
                                                                                      MPN: 182496
                                                                                      UNIONE
                                                                                      da £34,44
                                                                                      da £34,44
                                                                                      # 045
                                                                                      MPN: 10284460
                                                                                      GUARNIZIONE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 046
                                                                                      MPN: 14305524
                                                                                      VITE-M 6X30
                                                                                      da £0,53
                                                                                      da £0,53
                                                                                      # 047
                                                                                      MPN: 14305424
                                                                                      VITE-M 6X25
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 047
                                                                                      MPN: 14432224
                                                                                      VITE-M 6X22
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 048
                                                                                      MPN: 14305624
                                                                                      VITE-M 6X35
                                                                                      da £0,53
                                                                                      da £0,53
                                                                                      # 049
                                                                                      MPN: 11197774
                                                                                      Rondella
                                                                                      da £0,51
                                                                                      da £0,51
                                                                                      # 050
                                                                                      MPN: 174600
                                                                                      GUARNIZIONE
                                                                                      - Fornito anche nel kit revisione guarnizioni carter (cod. 980020002)
                                                                                      da £4,48
                                                                                      da £4,48
