104 - Struttura centrale

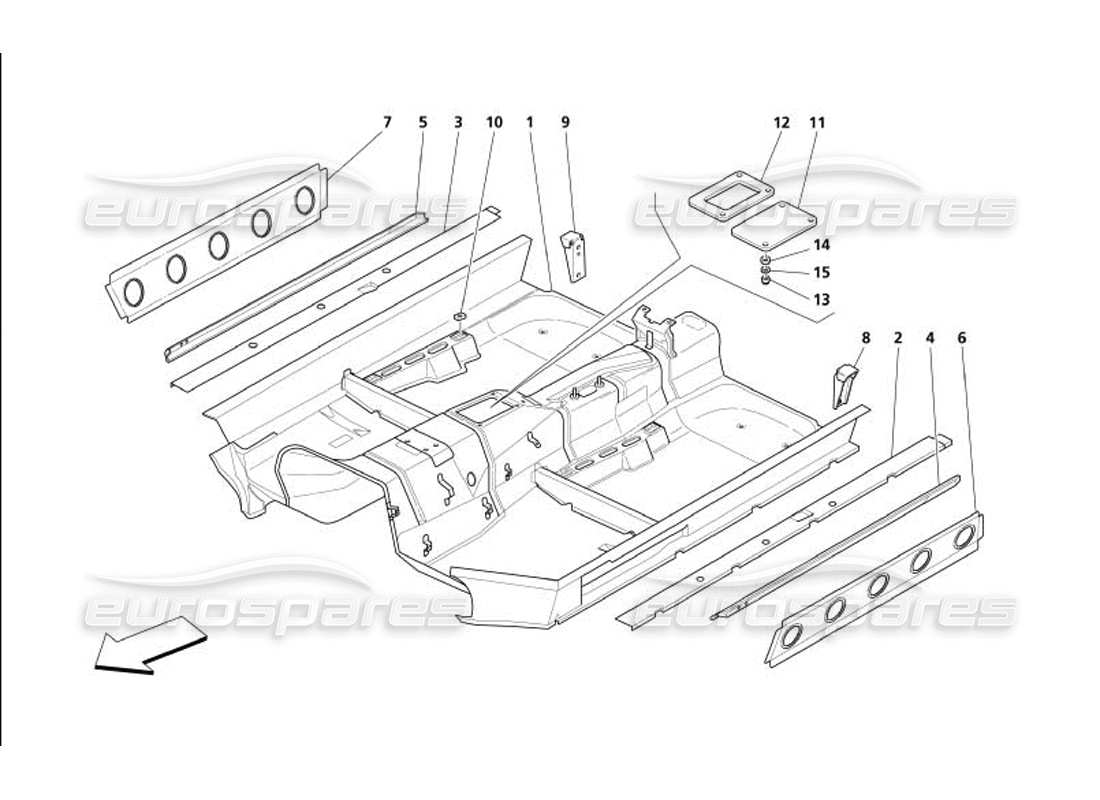

Maserati 4200 Gransport (2005) Central Structure Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 980138030
PIANO CENTRALE COMPLETO
da £3.516,59
da £3.516,59
# 002
MPN: 66133900
MEMBRO LONGITUDINALE INFERIORE SOTTOPORTA SX
da £20,22
da £20,22
# 003
MPN: 66133800
MEMBRO LONGITUDINALE INFERIORE SOTTOPORTA DX
da £16,59
da £16,59
# 004
MPN: 381300425
MONTAGGIO PAVIMENTO LATERALE ANTERIORE SX
da £20,19
da £20,19
# 005
MPN: 381300426
MONTAGGIO PAVIMENTO LATERALE ANTERIORE DX
da £20,19
da £20,19
# 006
MPN: 66427500
MEMBRO ANTERIORE LONGITUDINALE SX
da £17,47
da £17,47
# 007
MPN: 66427400
MEMBRO ANTERIORE LONGITUDINALE DX
da £53,90
da £53,90
# 008
MPN: 66666300
STAFFA SX PER SUPPORTO SENSORE BORSA LATERALE
da £28,60
da £28,60
# 009
MPN: 66666200
STAFFA DX PER SUPPORTO SENSORE BORSA LATERALE
da £28,60
da £28,60
# 010
MPN: 66422200
NOCE
da £5,90
da £5,90
# 011
MPN: 66423900
PIASTRA PER TONER COMANDO MARCIA
Non per USA e CDN
da £3,93
da £3,93
# 011
MPN: 67970100
PIASTRA PER TONER COMANDO MARCIA
Valido per USA e CDN
da £11,56
da £11,56
# 012
MPN: 66424000
GUARNIZIONE PIASTRA
da £3,03
da £3,03
# 013
MPN: 16100814
NOCE
da £0,71
da £0,71
# 014
MPN: 12625224
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12625221
# 015
MPN: 12601374
Rondella
da £0,54
da £0,54
