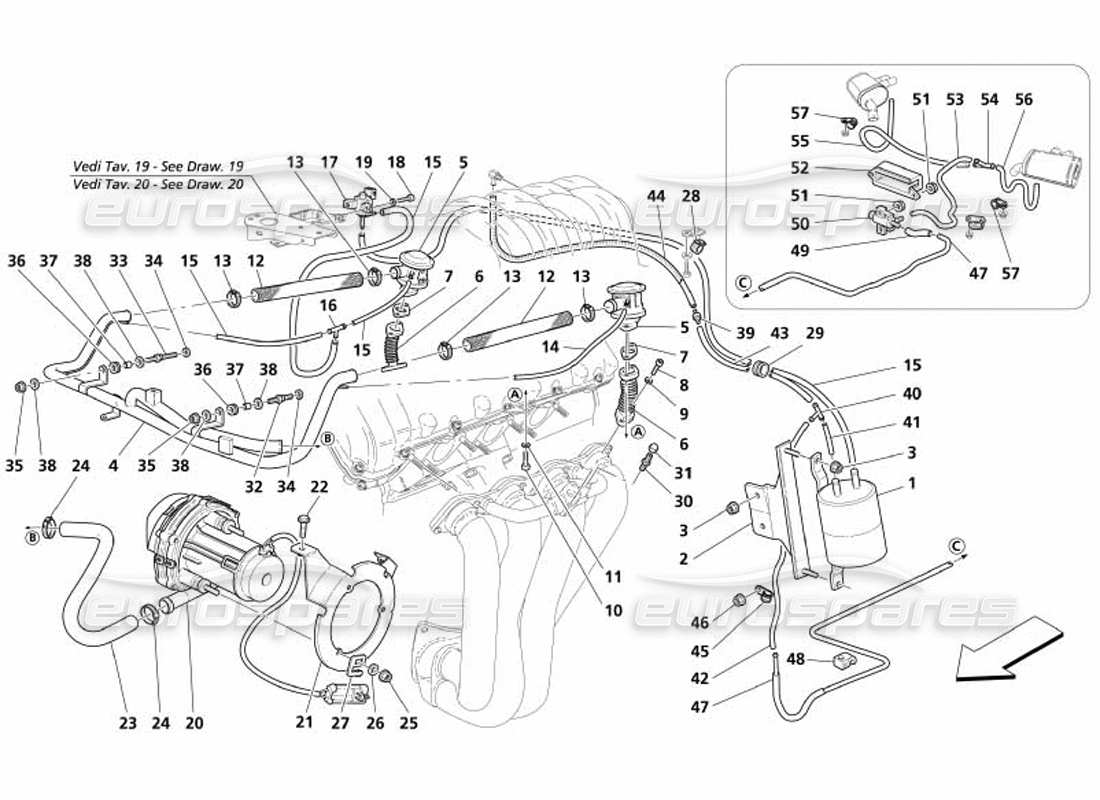

008 - Sistema d'aria secondaria
Maserati 4200 Gransport (2005) Secondary Air System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 210189
SERBATOIO A VUOTO
da £58,92
da £58,92
# 002
MPN: 208281
staffa
da £7,87
da £7,87
# 003
MPN: 14040614
NOCE
da £0,53
da £0,53
# 004
MPN: 195065
TUBO MANDATA ARIA ALLE VALVOLE
Valido per GD
da £135,16
da £135,16
# 004
MPN: 195066
TUBO MANDATA ARIA ALLE VALVOLE
Non per GD
da £139,02
da £139,02
# 005
MPN: 171175
VALVOLA ARIA SECONDARIA
da £112,31
da £112,31
# 006
MPN: 186274
TUBO VALVOLA ARIA SECONDARIA
da £51,06
da £51,06
# 007
MPN: 186781
GUARNIZIONE
da £3,11
da £3,11
# 008
MPN: 14305724
VITE
da £0,53
da £0,53
# 009
MPN: 127494
Rondella
da £0,47
da £0,47
# 010
MPN: 14433124
VITE
da £0,51
da £0,51
# 011
MPN: 127494
Rondella
da £0,47
da £0,47
# 012
MPN: 155116
MANICA
da £5,70
da £5,70
# 013
MPN: 178054
MORSETTO
da £0,53
da £0,53
# 014
MPN: 147125
TUBO IN GOMMA SX
da £8,90
da £8,90
# 015
MPN: 300100803
TUBO IN GOMMA
Fornito a metri - (Quantità minima 1m. o multipli)
da £59,55
da £59,55
Questa parte sostituisce il numero di parte 318720329
# 016
MPN: 146972
3-WAY UNIONE
Superamento
Superamento
# 017
MPN: 315769
ELETTROVALVOLA ON/OFF
da £17,12
da £17,12
Questa parte sostituisce il numero di parte 184363
# 018
MPN: 14304224
VITE
da £0,53
da £0,53
# 019
MPN: 12601174
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 675000100
# 020
MPN: 181197
POMPA ARIA SECONDARIA
da £166,10
da £166,10
# 021
MPN: 184837
staffa
da £16,07
da £16,07
# 022
MPN: 16296924
VITE
da £0,53
da £0,53
# 023
MPN: 190992
PERNO
da £17,64
da £17,64
# 024
MPN: 178054
MORSETTO
da £0,53
da £0,53
# 025
MPN: 102948
NOCE
da £0,54
da £0,54
# 026
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601270
# 027
MPN: 162606
CLIP
da £0,45
da £0,45
# 028
MPN: 159740
CLIP
da £0,53
da £0,53
# 029
MPN: 388100423
GOMMA
da £1,69
da £1,69
# 030
MPN: 152630
RACCORDO FILETTATO
da £48,10
da £48,10
# 031
MPN: 150595
DADO CAPPUCCIO
da £0,48
da £0,48
# 032
MPN: 194436
PERNO
da £37,41
da £37,41
# 033
MPN: 194437
PERNO
da £10,97
da £10,97
# 034
MPN: 11197774
Rondella
da £0,54
da £0,54
# 035
MPN: 159601
NOCE
da £0,54
da £0,54
# 036
MPN: 315520375
SUPPORTO
Superamento
Superamento
# 037
MPN: 397850624
DISTANZIATORE
da £2,61
da £2,61
# 038
MPN: 14498801
Rondella
da £0,53
da £0,53
# 039
MPN: 62507200
VALVOLA DI NON RITORNO
da £15,09
da £15,09
# 040
MPN: 146972
3-WAY UNIONE
Superamento
Superamento
# 041
MPN: 121831
TUBO IN GOMMA
da £1,46
da £1,46
# 042
MPN: 211475
TUBO IN GOMMA
da £2,60
da £2,60
# 043
MPN: 115148
TUBO IN GOMMA
da £3,98
da £3,98
# 044
MPN: 124347
TUBO IN GOMMA
da £6,64
da £6,64
# 045
MPN: 10418401
STAFFA CON GUAINA
da £1,69
da £1,69
# 046
MPN: 14059214
NOCE M6
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12578121
# 047
MPN: 208359
TUBO RIGIDO
da £37,79
da £37,79
# 048
MPN: 169477
CLIP
da £1,05
da £1,05
# 049
MPN: 163092
TUBO IN GOMMA
da £1,14
da £1,14
# 050
MPN: 315769
ELETTROVALVOLA ON/OFF
da £17,12
da £17,12
Questa parte sostituisce il numero di parte 184363
# 051
MPN: 14040514
NOCE
da £0,47
da £0,47
# 052
MPN: 211068
SCUDO
da £19,83
da £19,83
# 053
MPN: 163094
TUBO IN GOMMA
da £8,93
da £8,93
# 054
MPN: 146972
3-WAY UNIONE
Superamento
Superamento
# 055
MPN: 208461
TUBO IN GOMMA DX
da £49,09
da £49,09
# 056
MPN: 208460
TUBO IN GOMMA SX
da £28,25
da £28,25
# 057
MPN: 10441390
STAFFA CON GUAINA
da £0,51
da £0,51
