Eurospares-part-diagram-109.webp)

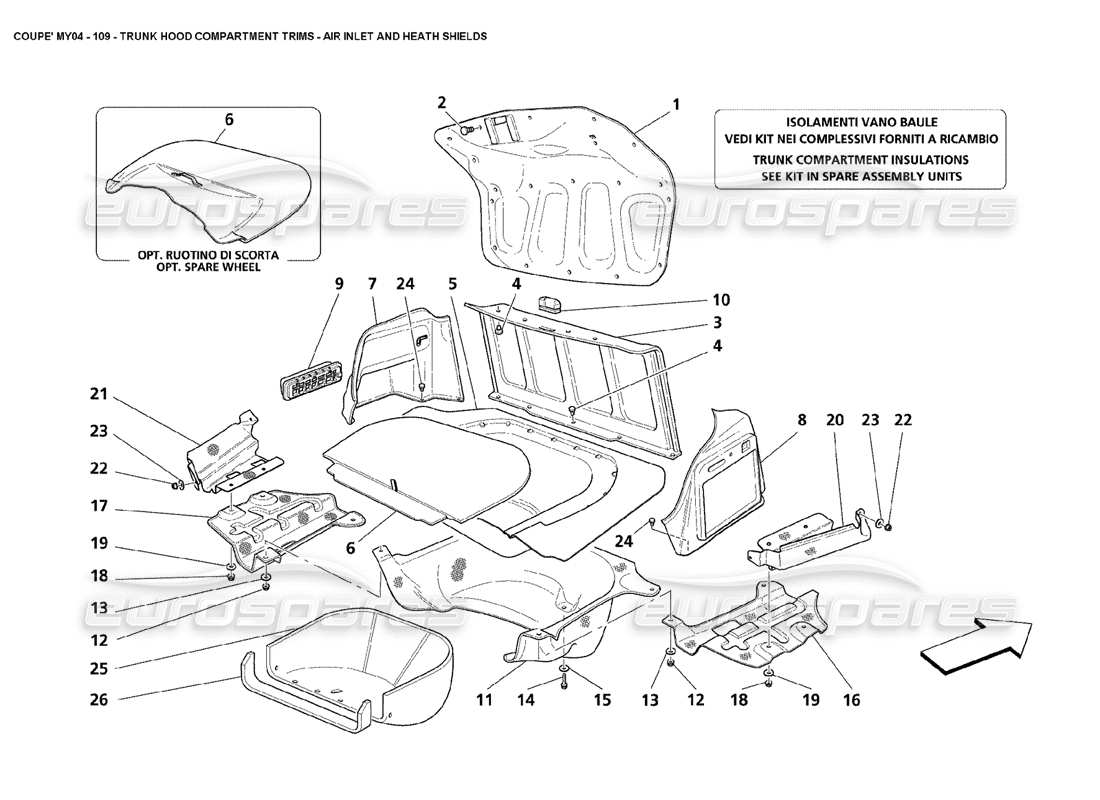

109 - Il vano del cofano del bagagliaio rifinisce la presa d'aria e gli scudi contro la brughiera
Maserati 4200 Coupe (2004) Trunk Hood Compartment Trims Air Inlet and Heath Shields Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 66606500
RIVESTIMENTO INTERNO DEL TRONCO
- Non per USA e CDN
da £36,96
da £36,96
# 001
MPN: 66914100
RIVESTIMENTO INTERNO DEL TRONCO
- Valido per USA e CDN
da £54,18
da £54,18
# 002
MPN: 7560860
PULSANTE DI FISSAGGIO
da £1,72
da £1,72
# 003
MPN: 66190800
MOQUETTE COPERTURA SERBATOIO CARBURANTE
da £112,67
da £112,67
# 004
MPN: 14591687
PULSANTE DI FISSAGGIO
da £0,26
da £0,26
# 004
MPN: 7560860
PULSANTE DI FISSAGGIO
da £1,72
da £1,72
# 005
MPN: 66378900
MOQUETTE COPERTURA BAULE E GRADINO RUOTA
da £211,57
da £211,57
# 006
MPN: 66190600
TAPPETO COPRIRUOTA
- Standard
da £98,66
da £98,66
# 006
MPN: 67243600
TAPPETO COPRIRUOTA
- Opzionale - Ruota di scorta
da £146,73
da £146,73
Questa parte sostituisce il numero di parte 66245100
# 007
MPN: 66190500
TAPPETO COPERTURA BAULE SX
- Opzionale - Caricatore CD
da £171,16
da £171,16
# 007
MPN: 66916400
TAPPETO COPERTURA BAULE SX
- Standard
da £161,92
da £161,92
# 008
MPN: 66190400
TAPPETO COPERTURA BAULE DX
da £114,71
da £114,71
# 009
MPN: 67163000
GRUPPO SCATOLA PICCOLA USCITA ARIA
da £11,58
da £11,58
Questa parte sostituisce il numero di parte 60509933
# 010
MPN: 60608165
LAMPADA A CUPOLA
da £6,26
da £6,26
# 011
MPN: 67246000
PROTEZIONE CALORE PER CARCASSA RUOTA DI SCORTA
da £390,33
da £390,33
# 012
MPN: 14059111
NOCE
da £0,47
da £0,47
# 013
MPN: 12624124
Rondella
da £0,71
da £0,71
# 014
MPN: 13273824
VITE
da £1,24
da £1,24
# 015
MPN: 12624177
Rondella
da £1,43
da £1,43
# 016
MPN: 66196000
SCUDO CALORE PER SCARICO LATO DX
da £76,53
da £76,53
# 017
MPN: 66196100
PROTEZIONE CALORE PER SCARICO LATO SX
da £76,53
da £76,53
# 018
MPN: 14059111
NOCE
da £0,47
da £0,47
# 019
MPN: 12624124
Rondella
da £0,71
da £0,71
# 020
MPN: 66959700
SCUDO CALORE PER SCARICO LATERALE DX
da £35,61
da £35,61
Questa parte sostituisce il numero di parte 66910500 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 66959800
PROTEZIONE CALORE PER SCARICO LATERALE SX
da £35,61
da £35,61
Questa parte sostituisce il numero di parte 66910600 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 14059111
NOCE
da £0,47
da £0,47
# 023
MPN: 12624124
Rondella
da £0,71
da £0,71
# 024
MPN: 14591687
PULSANTE DI FISSAGGIO
da £0,26
da £0,26
# 025
MPN: 67243700
ISOLANTE ANTERIORE PER PASSARUOTA
da £46,67
da £46,67
# 026
MPN: 66600400
ISOLANTE POSTERIORE PER PASSARUOTA
da £11,04
da £11,04
