maserati 4200 coupe (2003) sistema frenante - valido per gd diagramma delle parti

038 - Sistema frenante - Valido per GD

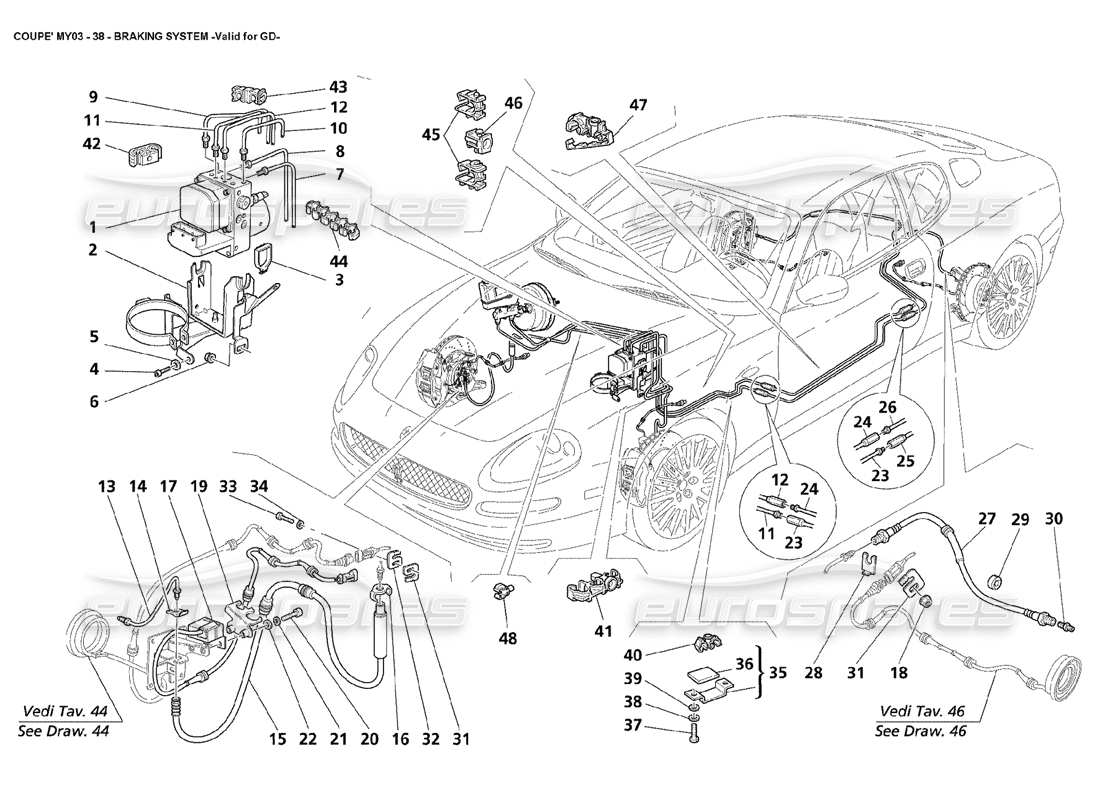

Maserati 4200 Coupe (2003) Braking System - Valid for GD Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                        #
                                                                                        Numero di parte
                                                                                        Descrizione
                                                                                        Prezzo
                                                                                        # 001
                                                                                        MPN: 192444
                                                                                        unità idraulica
                                                                                        da £2.879,73
                                                                                        da £2.879,73
                                                                                        Questa parte sostituisce il numero di parte 192443
                                                                                        # 001
                                                                                        MPN: 198982
                                                                                        unità idraulica
                                                                                        da £529,96
                                                                                        da £529,96
                                                                                        # 002
                                                                                        MPN: 195570
                                                                                        STAFFA FISSAGGIO CENTRALINA
                                                                                        da £31,23
                                                                                        da £31,23
                                                                                        # 003
                                                                                        MPN: 193877
                                                                                        CLIP FISSAGGIO CENTRALINA
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        # 005
                                                                                        MPN: 12646604
                                                                                        Rondella
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        # 006
                                                                                        MPN: 14040611
                                                                                        NOCE
                                                                                        da £0,54
                                                                                        da £0,54
                                                                                        # 007
                                                                                        MPN: 196616
                                                                                        TUBO FRENO DA CENTRALINA ABS A TUBO FLESSIBILE ANTERIORE SX
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 008
                                                                                        MPN: 195800
                                                                                        TUBO FRENO ANTERIORE DX
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 009
                                                                                        MPN: 196845
                                                                                        TUBO FRENO ANTERIORE DA POMPA A GRUPPO
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 010
                                                                                        MPN: 196844
                                                                                        TUBO FRENO POSTERIORE DA POMPA A GRUPPO
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 011
                                                                                        MPN: 195581
                                                                                        TUBO FRENO POSTERIORE SX
                                                                                        da £18,53
                                                                                        da £18,53
                                                                                        # 012
                                                                                        MPN: 195582
                                                                                        TUBO FRENO POSTERIORE DX
                                                                                        da £15,79
                                                                                        da £15,79
                                                                                        # 013
                                                                                        MPN: 185954
                                                                                        TUBO RIGIDO PINZA ANTERIORE DX
                                                                                        da £14,72
                                                                                        da £14,72
                                                                                        # 013
                                                                                        MPN: 185955
                                                                                        TUBO RIGIDO PINZA ANTERIORE SX
                                                                                        da £16,62
                                                                                        da £16,62
                                                                                        # 014
                                                                                        MPN: 181897
                                                                                        CLIP
                                                                                        da £1,08
                                                                                        da £1,08
                                                                                        Questa parte sostituisce il numero di parte 252814
                                                                                        # 015
                                                                                        MPN: 185956
                                                                                        TUBO FLESSIBILE FRENO ALLE PINZE ANTERIORI
                                                                                        da £98,97
                                                                                        da £98,97
                                                                                        # 016
                                                                                        MPN: 228185
                                                                                        CLIP
                                                                                        da £2,85
                                                                                        da £2,85
                                                                                        Questa parte sostituisce il numero di parte 387400301
                                                                                        # 017
                                                                                        MPN: 232160
                                                                                        SENSORE DI ACCELERAZIONE VERTICALE
                                                                                        - Opzionale - Versione sportiva
                                                                                        da £124,53
                                                                                        da £124,53
                                                                                        Questa parte sostituisce il numero di parte 183580
                                                                                        # 018
                                                                                        MPN: 14084111
                                                                                        NOCE
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        # 019
                                                                                        MPN: 185792
                                                                                        STAFFA SUPPORTO TUBO FRENO DX
                                                                                        da £6,41
                                                                                        da £6,41
                                                                                        # 019
                                                                                        MPN: 185793
                                                                                        STAFFA SUPPORTO TUBO FRENO SX
                                                                                        da £6,81
                                                                                        da £6,81
                                                                                        # 020
                                                                                        MPN: 14305324
                                                                                        VITE
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        Questa parte sostituisce il numero di parte 14305321
                                                                                        # 021
                                                                                        MPN: 12604274
                                                                                        Rondella
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        # 022
                                                                                        MPN: 14496424
                                                                                        Rondella
                                                                                        Superamento
                                                                                        Superamento
                                                                                        Questa parte sostituisce il numero di parte 14496421
                                                                                        # 023
                                                                                        MPN: 187477
                                                                                        TUBO FRENO INTERMEDIO PINZA POSTERIORE SX
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 024
                                                                                        MPN: 187478
                                                                                        TUBO FRENO INTERMEDIO PINZA POSTERIORE DX
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 025
                                                                                        MPN: 190512
                                                                                        TUBO RIGIDO PINZA POSTERIORE SX
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 026
                                                                                        MPN: 190513
                                                                                        TUBO RIGIDO PINZA POSTERIORE DX
                                                                                        Superamento
                                                                                        Superamento
                                                                                        # 027
                                                                                        MPN: 387401155
                                                                                        TUBO FLESSIBILE FRENO ALLE PINZE POSTERIORI
                                                                                        da £152,52
                                                                                        da £152,52
                                                                                        Questa parte sostituisce il numero di parte 387400155
                                                                                        # 028
                                                                                        MPN: 181897
                                                                                        CLIP
                                                                                        da £1,08
                                                                                        da £1,08
                                                                                        Questa parte sostituisce il numero di parte 252814
                                                                                        # 029
                                                                                        MPN: 327456313
                                                                                        ANELLO DISTANZIALE
                                                                                        da £1,08
                                                                                        da £1,08
                                                                                        # 030
                                                                                        MPN: 387400330
                                                                                        UNIONE
                                                                                        da £17,15
                                                                                        da £17,15
                                                                                        Questa parte sostituisce il numero di parte 387400333
                                                                                        # 031
                                                                                        MPN: 162606
                                                                                        CLIP
                                                                                        da £0,76
                                                                                        da £0,76
                                                                                        # 033
                                                                                        MPN: 10977687
                                                                                        VITE
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        # 035
                                                                                        MPN: 187464
                                                                                        STAFFA PROTEZIONE TUBI
                                                                                        - Non per USA e CDN
                                                                                        da £8,20
                                                                                        da £8,20
                                                                                        Questa parte sostituisce il numero di parte 387400102
                                                                                        # 035
                                                                                        MPN: 193617
                                                                                        STAFFA PROTEZIONE TUBI
                                                                                        - Valido per USA e CDN
                                                                                        da £126,48
                                                                                        da £126,48
                                                                                        # 036
                                                                                        MPN: 387400402
                                                                                        GUARNIZIONE
                                                                                        da £1,55
                                                                                        da £1,55
                                                                                        # 037
                                                                                        MPN: 10977824
                                                                                        VITE
                                                                                        da £1,03
                                                                                        da £1,03
                                                                                        Questa parte sostituisce il codice articolo 16130321 che abbiamo in magazzino
                                                                                        # 038
                                                                                        MPN: 11181574
                                                                                        Rondella
                                                                                        da £0,54
                                                                                        da £0,54
                                                                                        # 039
                                                                                        MPN: 14447025
                                                                                        Rondella
                                                                                        da £1,39
                                                                                        da £1,39
                                                                                        # 040
                                                                                        MPN: 379200408
                                                                                        CLIP
                                                                                        da £1,08
                                                                                        da £1,08
                                                                                        # 041
                                                                                        MPN: 188335
                                                                                        CLIP
                                                                                        - (Quantità definita in fase di montaggio)
                                                                                        da £0,83
                                                                                        da £0,83
                                                                                        # 042
                                                                                        MPN: 169476
                                                                                        CLIP
                                                                                        - (Quantità definita in fase di montaggio)
                                                                                        da £1,51
                                                                                        da £1,51
                                                                                        # 043
                                                                                        MPN: 377430340
                                                                                        BLOCCARE
                                                                                        da £0,70
                                                                                        da £0,70
                                                                                        # 044
                                                                                        MPN: 198641
                                                                                        CLIP
                                                                                        da £3,64
                                                                                        da £3,64
                                                                                        # 045
                                                                                        MPN: 377400341
                                                                                        CLIP
                                                                                        da £1,08
                                                                                        da £1,08
                                                                                        # 046
                                                                                        MPN: 155781
                                                                                        ANCORAGGIO PER CLIP
                                                                                        - (Quantità definita in fase di montaggio)
                                                                                        da £0,47
                                                                                        da £0,47
                                                                                        # 048
                                                                                        MPN: 377430346
                                                                                        CLIP
                                                                                        da £1,08
                                                                                        da £1,08
