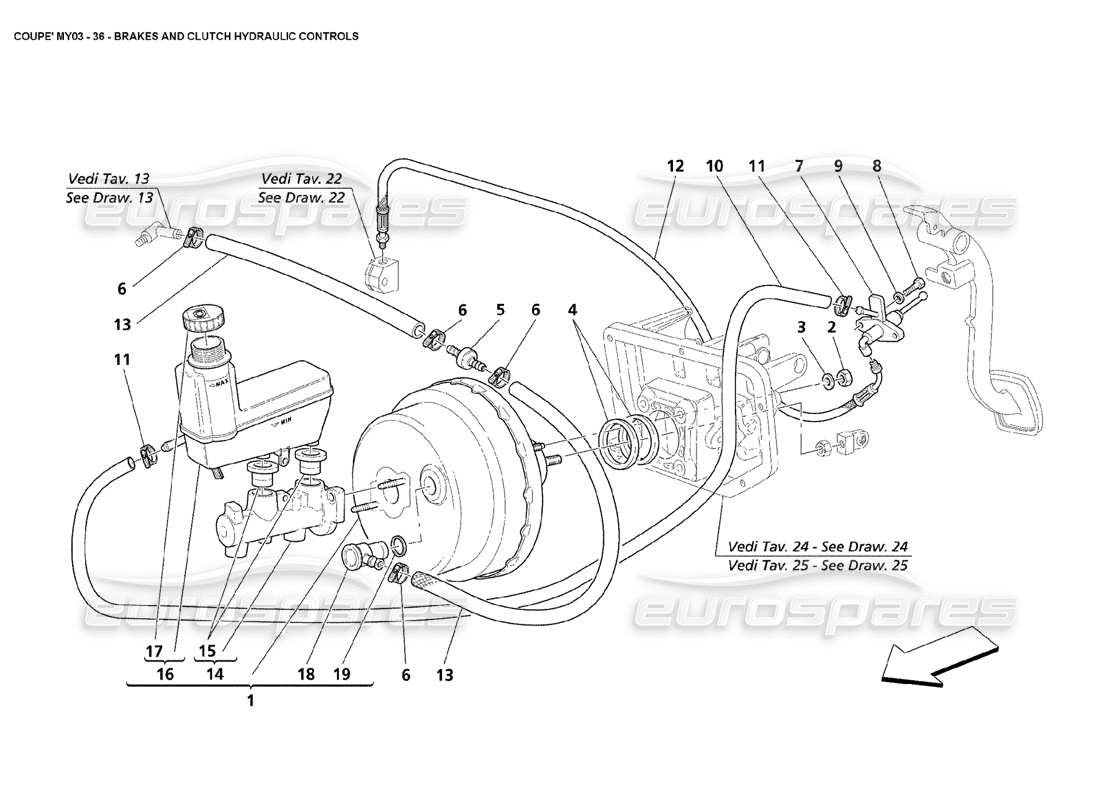

036 - Comandi idraulici freni e frizione
Maserati 4200 Coupe (2003) Brakes and Clutch Hydraulic Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 195560
SERVOFRENO COMPLETO
- Non per F1
da £637,82
da £637,82
# 001
MPN: 196150
SERVOFRENO COMPLETO
- Valido per F1
da £277,46
da £277,46
# 002
MPN: 16104421
NOCE
da £0,81
da £0,81
# 003
MPN: 14496521
Rondella
da £0,51
da £0,51
# 004
MPN: 367402309
GUARNIZIONE
da £1,55
da £1,55
# 005
MPN: 193186
VALVOLA DI DEPRESSIONE
da £7,05
da £7,05
# 006
MPN: 13000390
COLLARE A VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13121170 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 184753
POMPA FRIZIONE
- Non per F1
da £239,23
da £239,23
# 008
MPN: 16043621
VITE
- Non per F1
da £1,08
da £1,08
# 009
MPN: 12601374
Rondella
- Non per F1
da £0,54
da £0,54
# 010
MPN: 197127
TUBO LIQUIDO FRENI
- Non per F1 - Non per GD
da £37,27
da £37,27
# 010
MPN: 197130
TUBO LIQUIDO FRENI
- Non per F1 - Valido per GD
da £34,80
da £34,80
# 011
MPN: 13000190
COLLARE A VITE
- Non per F1
da £0,53
da £0,53
# 012
MPN: 181769
TUBO COMANDO FRIZIONE
- Non per F1 - Non per GD
da £261,70
da £261,70
# 012
MPN: 189061
TUBO COMANDO FRIZIONE
- Non per F1 - Valido per GD
da £44,80
da £44,80
# 013
MPN: 302220611
TUBO IN GOMMA
- Fornito a metri - (Quantità minima 1m. o multipli)
da £21,91
da £21,91
Questa parte sostituisce il numero di parte 192978
# 014
MPN: 980138133
POMPA FRENO
da £670,94
da £670,94
# 015
MPN: 980138134
GOMMA POMPA FRENO
da £5,10
da £5,10
# 016
MPN: 197024
SERBATOIO OLIO
- Non per F1
da £487,08
da £487,08
# 016
MPN: 197025
SERBATOIO OLIO
- Valido per F1
da £52,55
da £52,55
# 017
MPN: 980138135
TAPPO SERBATOIO OLIO
da £19,02
da £19,02
# 018
MPN: 980138136
UNIONE
da £15,99
da £15,99
# 019
MPN: 980138137
GUARNIZIONE
da £8,20
da £8,20
